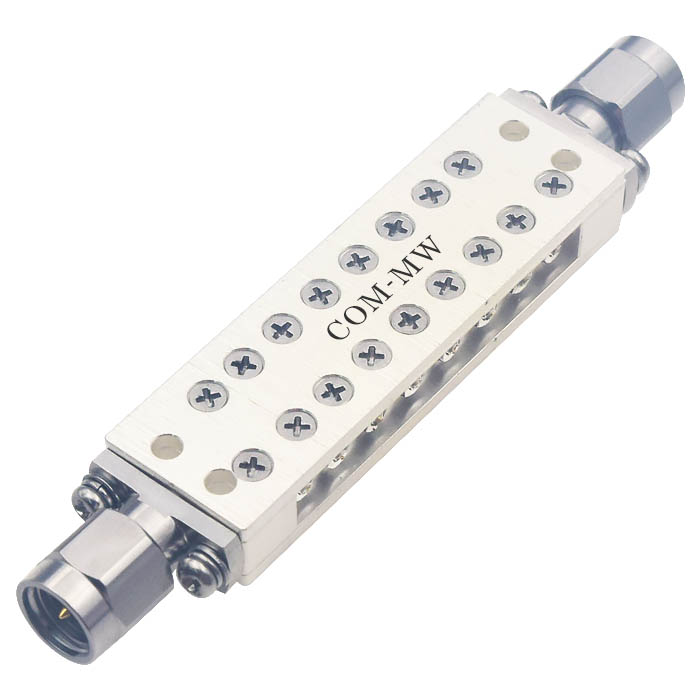

通带频率20~21.2GHz, DC-19.05GHz≥70dB, 22-40GHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 20 | ~ | 21.2 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-19.05 | GHz≥ | 70 | dB | ||
| 带外抑制 | 22-40 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.35 |
| 接口形式 | SMA-J可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

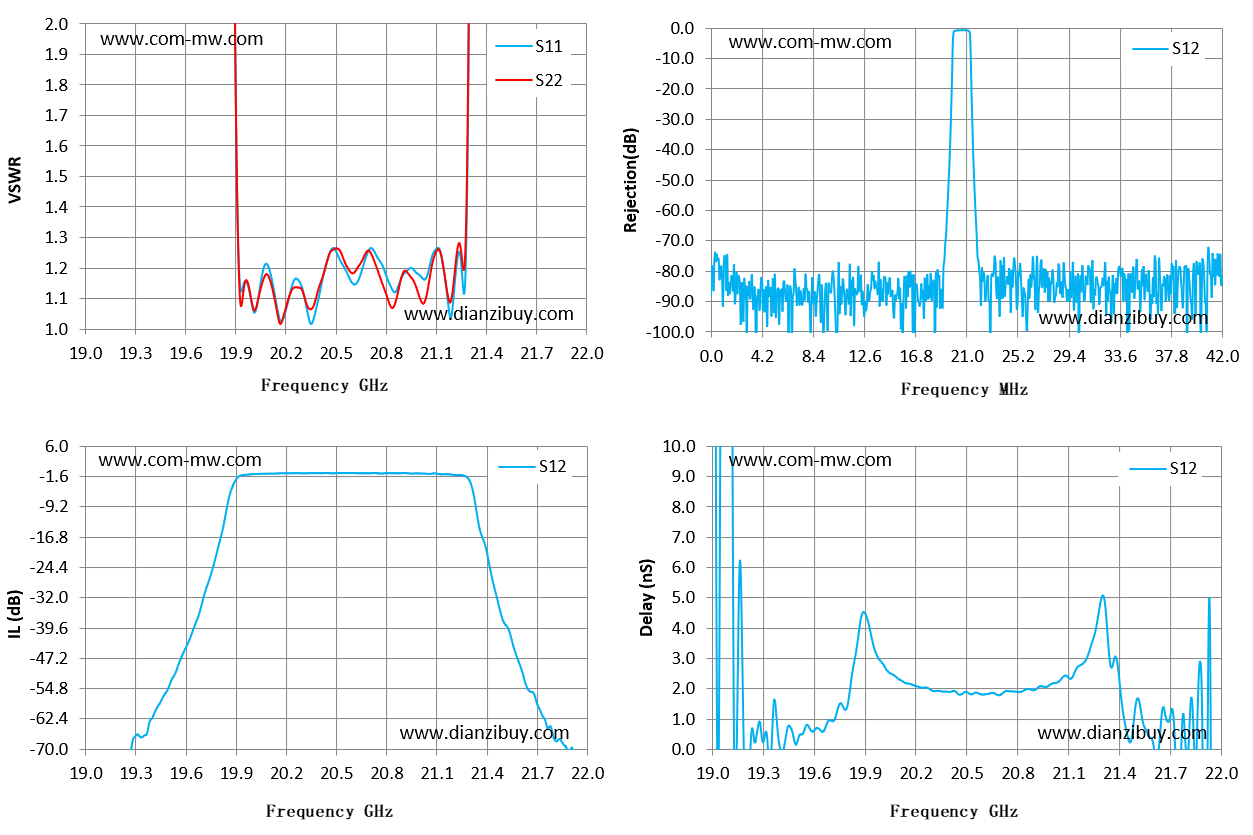

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 19 | 57.66 | 58.22 | -73.69 | 20.39 |
| 19.21 | 56.92 | 57.06 | -72.95 | -1.22 |
| 19.43 | 63.03 | 49.06 | -59.39 | 0.34 |
| 19.64 | 51.24 | 42.49 | -40.39 | 0.61 |
| 19.86 | 6.74 | 6.54 | -6.72 | 3.72 |
| 20.07 | 1.2 | 1.17 | -0.86 | 2.46 |
| 20.29 | 1.15 | 1.13 | -0.76 | 1.97 |
| 20.5 | 1.26 | 1.26 | -0.73 | 1.9 |
| 20.71 | 1.26 | 1.25 | -0.72 | 1.85 |
| 20.93 | 1.19 | 1.18 | -0.75 | 2.08 |
| 21.14 | 1.22 | 1.22 | -1 | 2.6 |
| 21.36 | 14.22 | 14.03 | -15.02 | 2.75 |
| 21.57 | 79.26 | 51.17 | -45.64 | 0.49 |
| 21.79 | 84.21 | 110.88 | -65.15 | 0.3 |
| 22 | 74.33 | 95.85 | -71.99 | -9.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
