通带频率20995~21005MHz, DC-20950MHz≥35dBc, 21050MHz≥35dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 20995 | ~ | 21005 | MHz |
| 中心损耗 | / | / | 9 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | DC-20950 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 21050 | MHz≥ | 35 | dBc | ||
| 带内波动 | / | / | 2 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 5W |
| 工作温度 | +15~+40℃设计保证 |
| 其它 | 建议常温使用 |

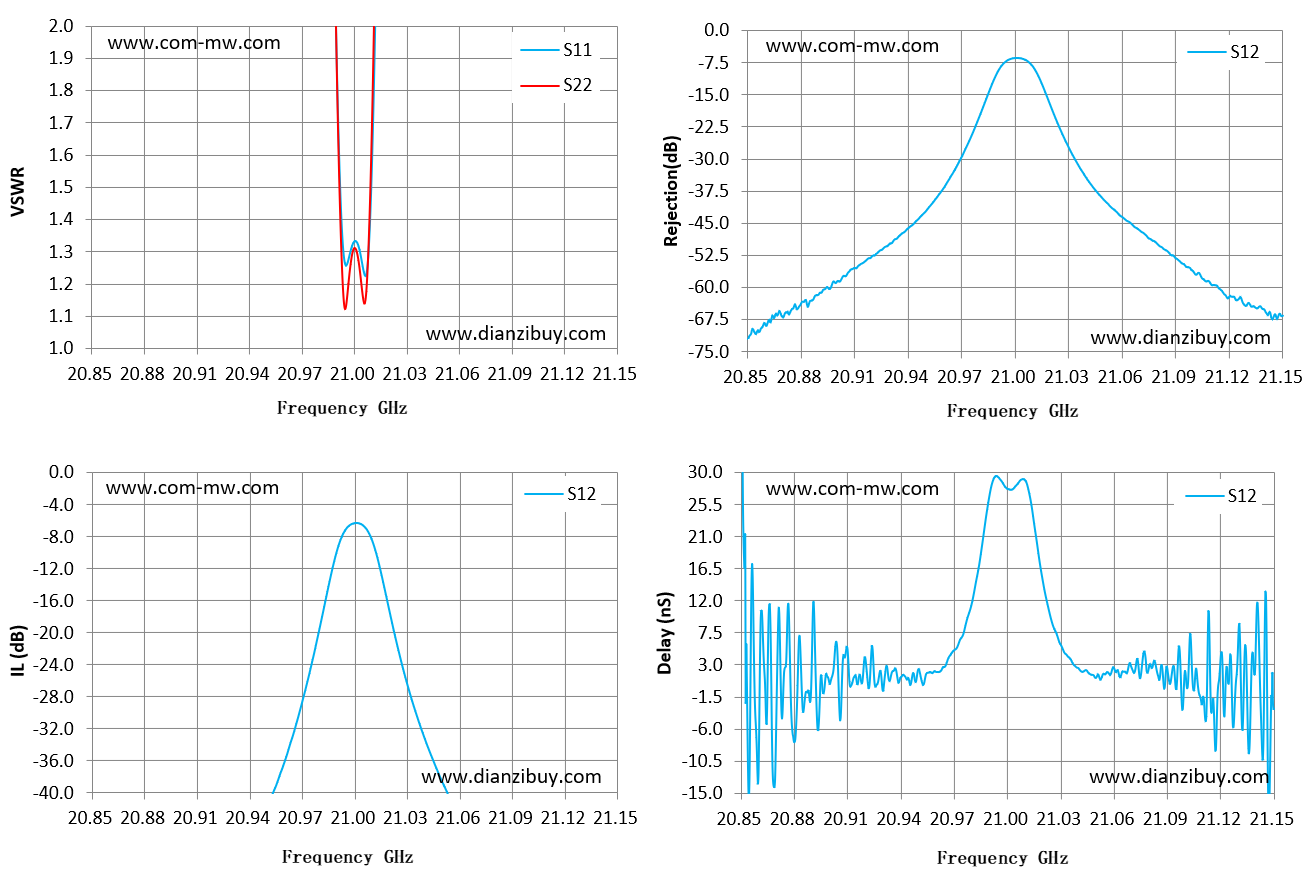

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 20.85 | 89.07 | 125.51 | -71.35 | 48.58 |
| 20.87 | 62.68 | 107.12 | -65.77 | 2.13 |
| 20.89 | 50.15 | 99.21 | -62.29 | 10.43 |
| 20.91 | 42.91 | 79.08 | -56.47 | 4.08 |
| 20.94 | 36.51 | 44.97 | -46.28 | 1.29 |
| 20.96 | 22.59 | 24.94 | -36.1 | 1.97 |
| 20.98 | 6.62 | 7.19 | -19.56 | 11.89 |
| 21 | 1.33 | 1.31 | -6.34 | 27.66 |
| 21.02 | 5.84 | 6.93 | -17.63 | 14.04 |
| 21.04 | 21.66 | 29.14 | -33.25 | 2.43 |
| 21.06 | 35.07 | 59.43 | -43.38 | 2.32 |
| 21.09 | 50.41 | 99.07 | -54.88 | 1.8 |
| 21.11 | 68.3 | 108.88 | -60.63 | -1.49 |
| 21.13 | 86.99 | 119.86 | -62.51 | 8.31 |
| 21.15 | 110.66 | 112.82 | -64.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
