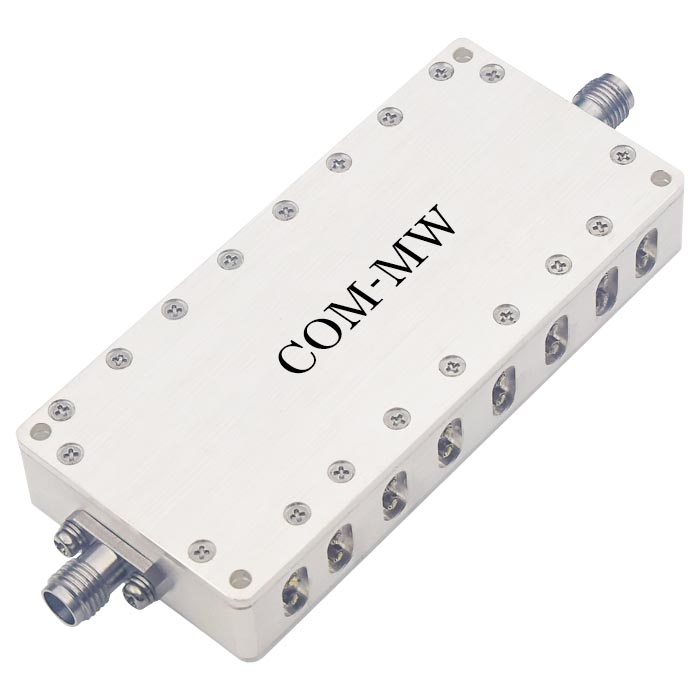

通带频率1700~2700, DC-1500MMHz≥65dB, 2900M-6000MMHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1700 | ~ | 2700 | |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-1500M | MHz≥ | 65 | dB | ||
| 带外抑制 | 2900M-6000M | MHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |

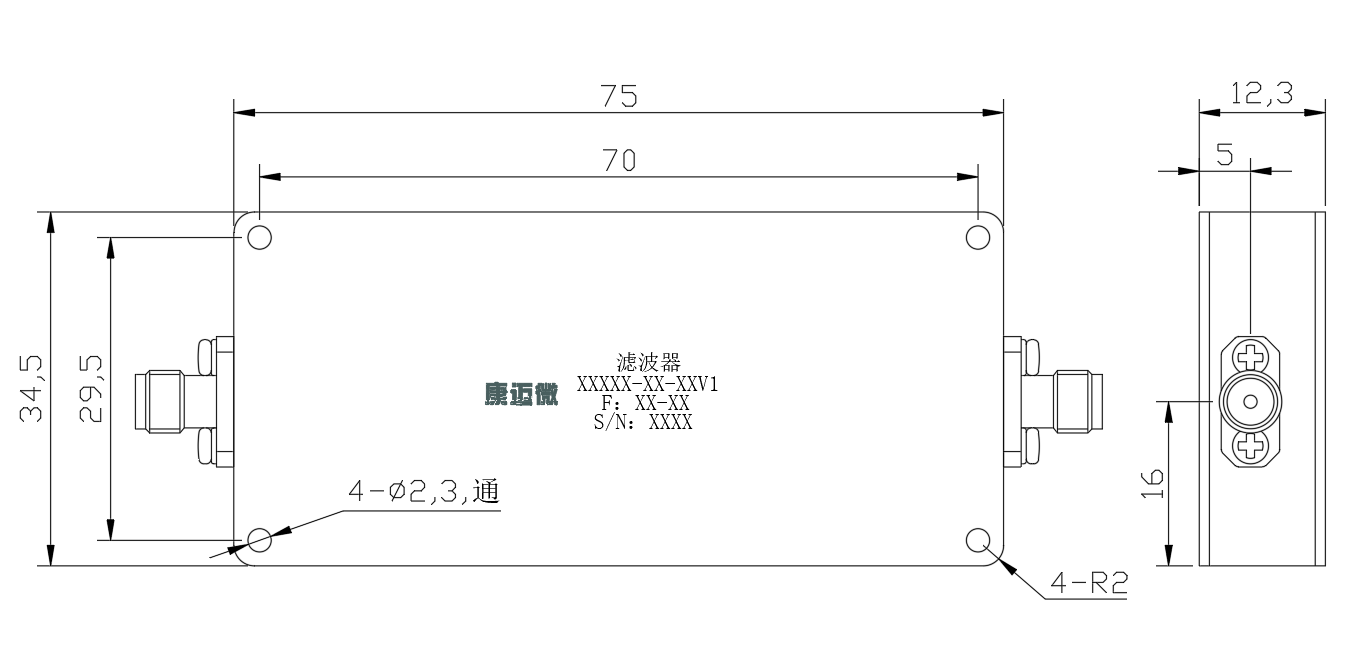

| 接口形式 | SMA-K可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ＜5ns |
| 工作温度 | -40~+70℃设计保证 |

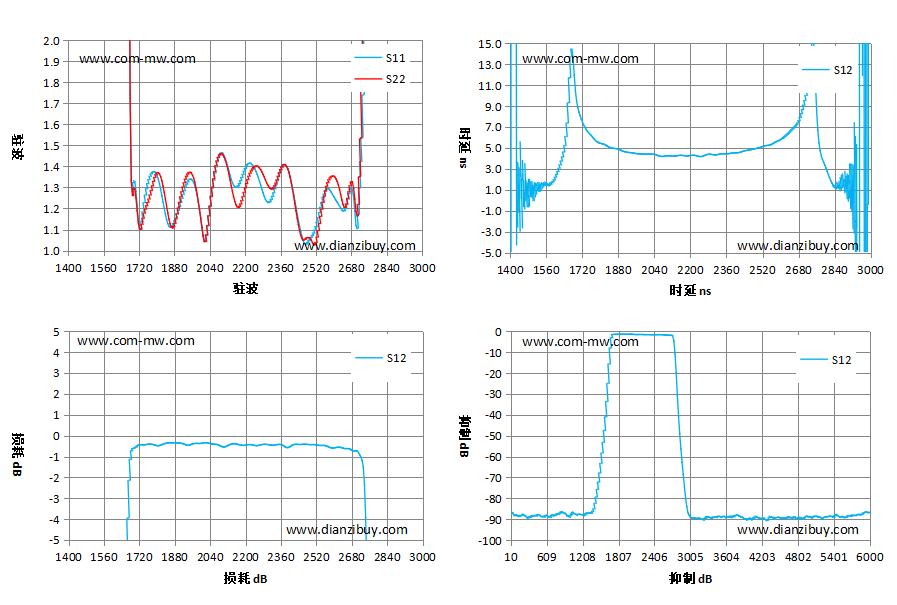

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns | S12 抑制 dB |
|---|---|---|---|---|---|
| 1400 | 412.3 | 1084.99 | -84.3 | -259.06 | -85.75 |
| 1514 | 293.56 | 361.94 | -61.97 | 0.59 | -87.84 |
| 1629 | 69.31 | 59.93 | -25 | 3.89 | -87.61 |
| 1743 | 1.23 | 1.18 | -0.44 | 6.59 | -85.06 |
| 1857 | 1.11 | 1.14 | -0.34 | 4.96 | -1.35 |
| 1971 | 1.31 | 1.33 | -0.37 | 4.43 | -1.58 |
| 2086 | 1.46 | 1.46 | -0.5 | 4.22 | -30.59 |
| 2200 | 1.39 | 1.3 | -0.46 | 4.27 | -89.46 |
| 2314 | 1.24 | 1.29 | -0.45 | 4.33 | -88.62 |
| 2429 | 1.21 | 1.19 | -0.42 | 4.64 | -89.87 |
| 2543 | 1.21 | 1.17 | -0.47 | 5.24 | -88.87 |
| 2657 | 1.21 | 1.22 | -0.62 | 6.9 | -88.46 |
| 2771 | 28.46 | 38.42 | -21 | 5.38 | -89.23 |
| 2886 | 54.39 | 72.54 | -67.51 | 1.55 | -86.24 |
| 3000 | 73.69 | 92.76 | -86.67 | 1527.75 | -71.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
