通带频率2270~2320MHz, DC-2080MHz≥65dB, 2600-7800MHz≥75dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2270 | ~ | 2320 | MHz |
| 通带损耗 | / | / | 0.85 | dB@2280M-2310M | ||
| 带外抑制 | DC-2080 | MHz≥ | 65 | dB | ||
| 带外抑制 | 2600-7800 | MHz≥ | 75 | dBc | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 玻珠和接头使用客户提供的 |

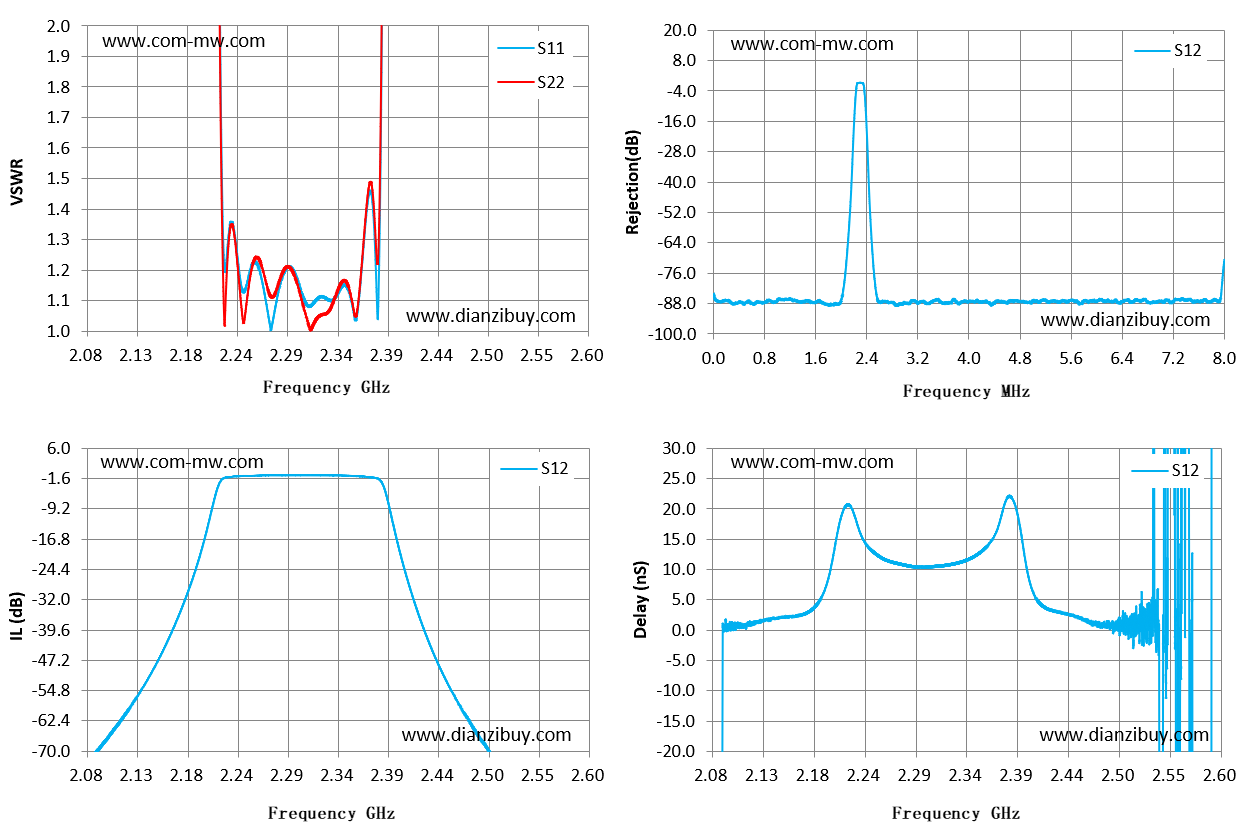

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.08 | 166.5 | 151.77 | -71.57 | -580.93 |
| 2.12 | 133.3 | 131.92 | -60.38 | 1.19 |
| 2.15 | 116.44 | 104.32 | -48.61 | 2.07 |
| 2.19 | 59.84 | 55.65 | -25.82 | 5 |
| 2.23 | 1.36 | 1.35 | -1.16 | 16.45 |
| 2.27 | 1.01 | 1.11 | -0.79 | 10.96 |
| 2.3 | 1.15 | 1.13 | -0.79 | 10.42 |
| 2.34 | 1.12 | 1.14 | -0.85 | 11.57 |
| 2.38 | 1.13 | 1.24 | -1.54 | 21.42 |
| 2.41 | 44.72 | 50.45 | -25.76 | 5.44 |
| 2.45 | 111.44 | 131.8 | -51.55 | 2.32 |
| 2.49 | 123.07 | 169.19 | -67.91 | 0.02 |
| 2.53 | 196.02 | 174.54 | -81.72 | 0.34 |
| 2.56 | 221.89 | 243.11 | -85.47 | 45.49 |
| 2.6 | 252.56 | 329.35 | -88.38 | 4619.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
