通带频率2660~2700MHz, DC-2360MHz≥75dB, 3000-9000MHz≥75dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2660 | ~ | 2700 | MHz |
| 通带损耗 | / | / | 0.8 | dB@2670M-2690M | ||
| 带外抑制 | DC-2360 | MHz≥ | 75 | dB | ||
| 带外抑制 | 3000-9000 | MHz≥ | 75 | dBc | ||
| 通带驻波 | / | / | 1.4 |

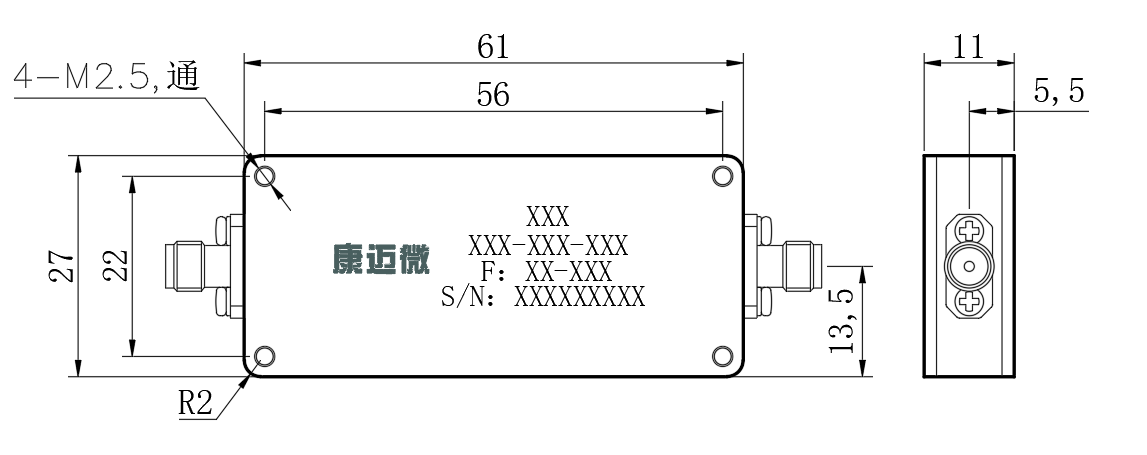

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 玻珠和接头使用客户提供的 |

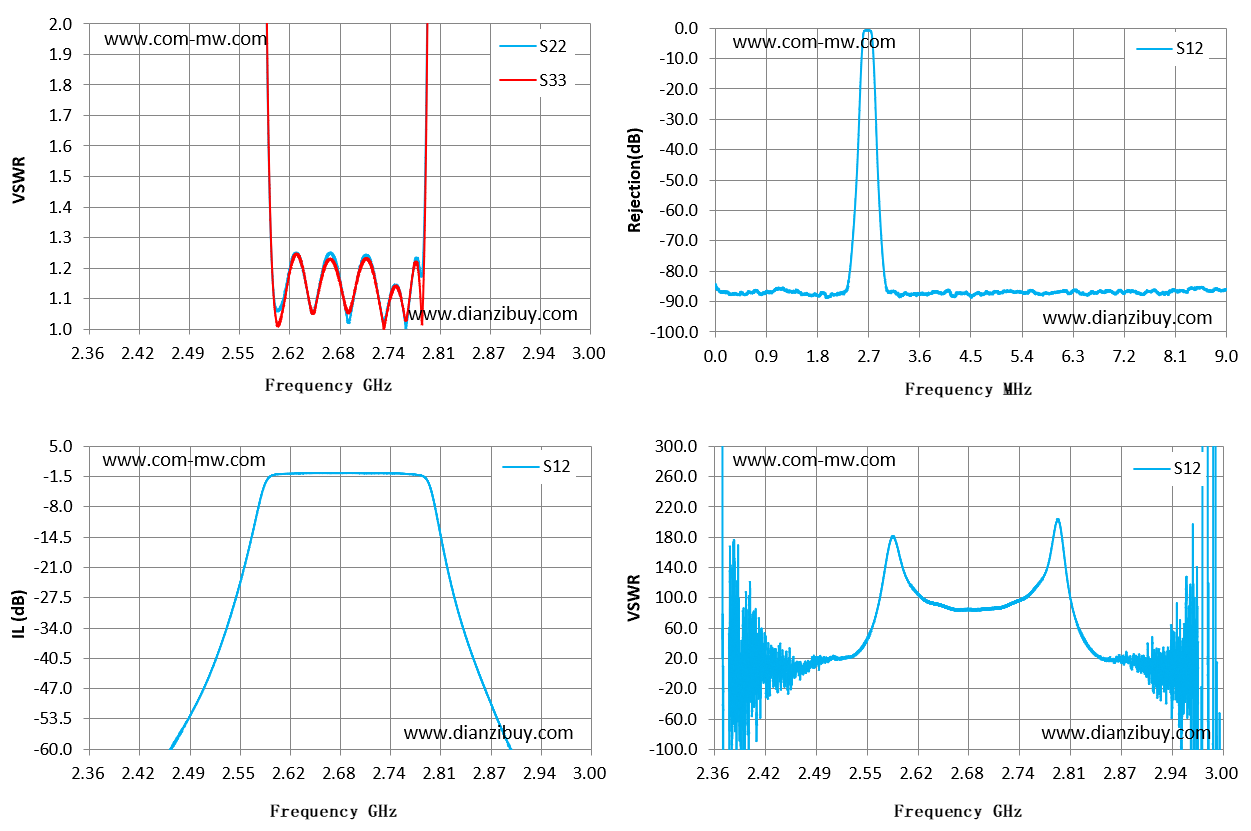

| Frequency GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 驻波 |
|---|---|---|---|---|
| 2.36 | 206.44 | 181.02 | -81.31 | 14426.63 |
| 2.41 | 205.5 | 205.6 | -74.2 | -42.66 |
| 2.45 | 144 | 154.75 | -63.89 | 19.09 |
| 2.5 | 140 | 113.55 | -48.94 | 19.04 |
| 2.54 | 75.71 | 79.38 | -31.21 | 28.21 |
| 2.59 | 1.44 | 1.46 | -1.51 | 167.3 |
| 2.63 | 1.22 | 1.22 | -0.82 | 94.1 |
| 2.68 | 1.16 | 1.15 | -0.76 | 84.55 |
| 2.73 | 1.09 | 1.09 | -0.79 | 90.62 |
| 2.77 | 1.12 | 1.13 | -1.02 | 121.47 |
| 2.82 | 45.27 | 47.3 | -23.9 | 55.5 |
| 2.86 | 103.56 | 123.18 | -45.28 | 18.14 |
| 2.91 | 245.07 | 295.85 | -64.46 | 13.63 |
| 2.95 | 224.25 | 599.37 | -75.48 | -53.08 |
| 3 | 229.75 | 327.83 | -81.22 | -4984.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
