通带频率27~32GHz, DC-26GHz≥50dB, 33-40GHz≥50dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 27 | ~ | 32 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 带外抑制 | DC-26 | GHz≥ | 50 | dB | ||
| 带外抑制 | 33-40 | GHz≥ | 50 | dB | ||
| 带外抑制 | DC-25.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 33.5-40 | GHz≥ | 60 | dB | ||
| 带内波动 | / | / | 1 | dB |

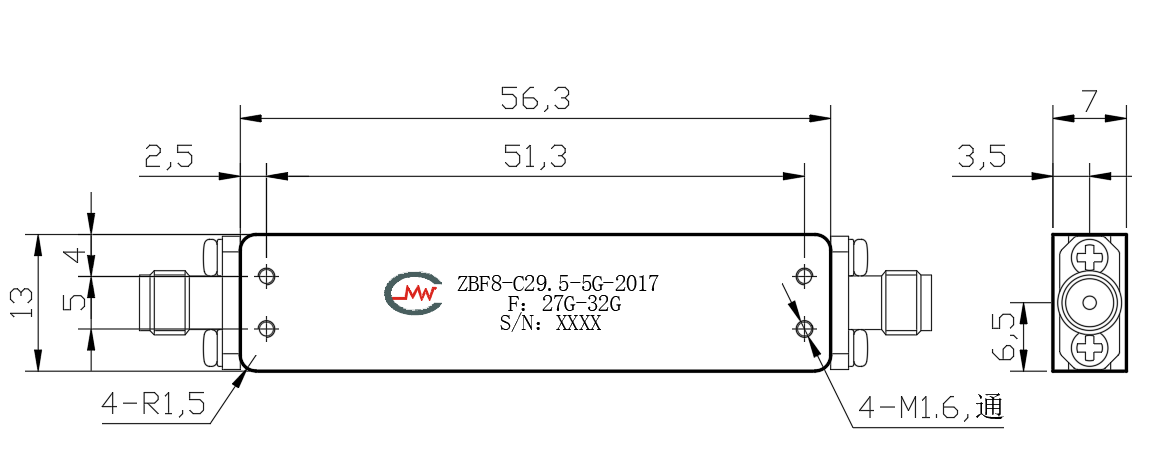

| 接口形式 | 2.92-K可拆 0.38mm |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 时延波动 | ＜2ns |
| 工作温度 | -30~+70℃设计保证 |

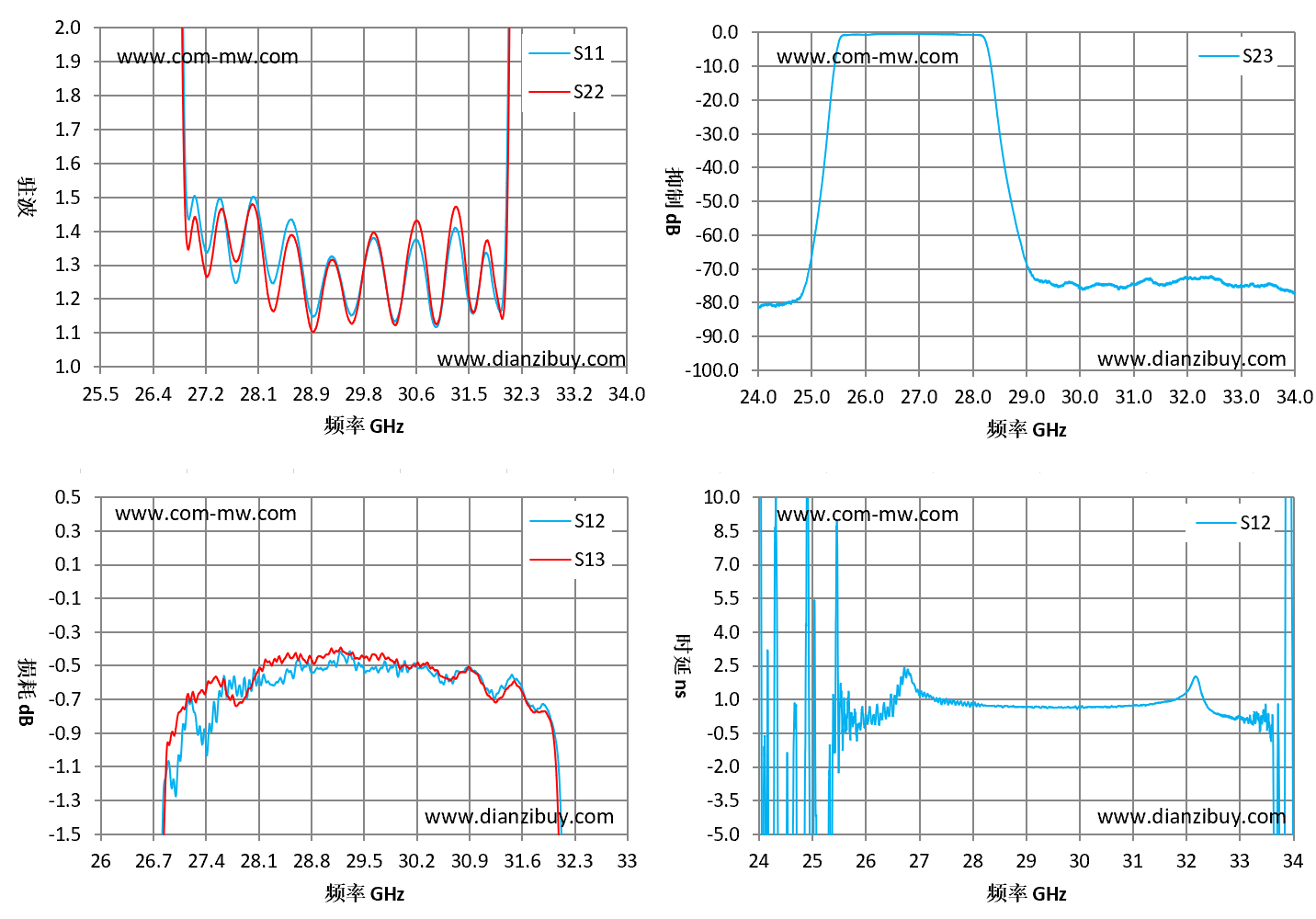

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 25.5 | 486.8 | 2459.57 | -78.69 | -0.41 |
| 26.11 | 552.73 | 79.07 | -54.71 | -0.08 |
| 26.71 | 11.59 | 6.57 | -5.99 | 2.36 |
| 27.32 | 1.41 | 1.34 | -0.87 | 1.04 |
| 27.93 | 1.49 | 1.47 | -0.66 | 0.76 |
| 28.54 | 1.43 | 1.38 | -0.55 | 0.69 |
| 29.14 | 1.29 | 1.27 | -0.49 | 0.63 |
| 29.75 | 1.29 | 1.28 | -0.51 | 0.64 |
| 30.36 | 1.19 | 1.19 | -0.53 | 0.66 |
| 30.96 | 1.13 | 1.13 | -0.54 | 0.72 |
| 31.57 | 1.19 | 1.18 | -0.61 | 0.89 |
| 32.18 | 6.09 | 4.98 | -3.49 | 2.01 |
| 32.79 | 136.98 | 138.53 | -43.04 | 0.23 |
| 33.39 | 209.35 | 217.15 | -65.28 | 0.27 |
| 34 | 199.68 | 181.04 | -69.54 | -16.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
