通带频率25~33GHz, DC-16.5GHz≥60dB, 37.5-50GHz≥60dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高抑制度。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 25 | ~ | 33 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-16.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 37.5-50 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

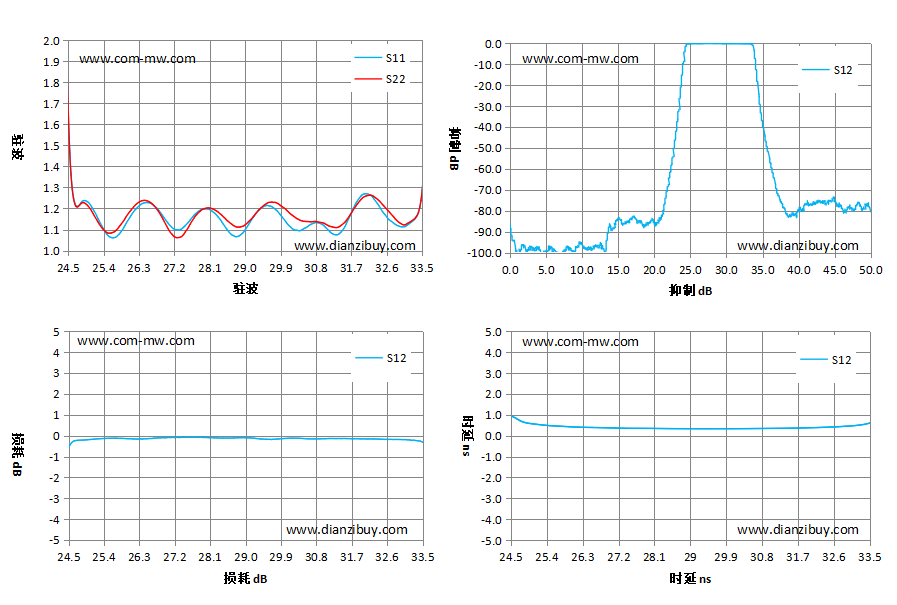

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB |
|---|---|---|---|---|
| 0.01 | 1235.91 | 985.23 | -86.45 | -86.45 |
| 3.58 | 70.67 | 63.21 | -98.76 | -98.76 |
| 7.15 | 78.98 | 77.38 | -101.53 | -101.53 |
| 10.72 | 78.5 | 86.81 | -97.75 | -97.75 |
| 14.29 | 223.87 | 154.34 | -88.55 | -88.55 |
| 17.86 | 78.77 | 79.41 | -85.24 | -85.24 |
| 21.43 | 86.09 | 90.68 | -77.69 | -77.69 |
| 25.01 | 1.23 | 1.21 | -0.19 | -0.19 |
| 28.58 | 1.09 | 1.14 | -0.12 | -0.12 |
| 32.15 | 1.27 | 1.26 | -0.15 | -0.15 |
| 35.72 | 52.35 | 56.38 | -50.17 | -50.17 |
| 39.29 | 63.03 | 57.54 | -81.79 | -81.79 |
| 42.86 | 78.17 | 78.78 | -75.35 | -75.35 |
| 46.43 | 35.78 | 41.98 | -80.45 | -80.45 |
| 50 | 329.89 | 1298.95 | -80.47 | -80.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
