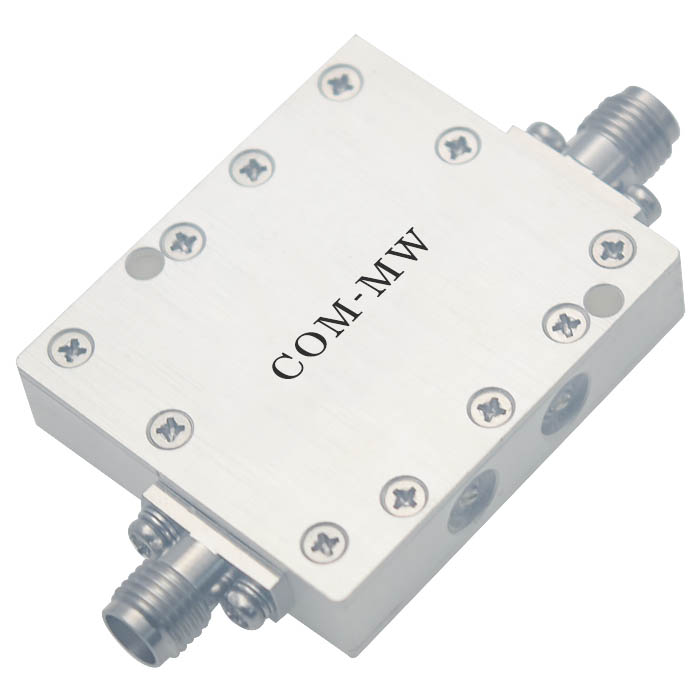

通带频率2.9~3.4GHz, DC-2.6GHz≥25dB, 3.7G-8GHz≥25dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.9 | ~ | 3.4 | GHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-2.6 | GHz≥ | 25 | dB | ||
| 带外抑制 | 3.7G-8 | GHz≥ | 25 | dB | ||
| 通带驻波 | / | / | 1.2 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

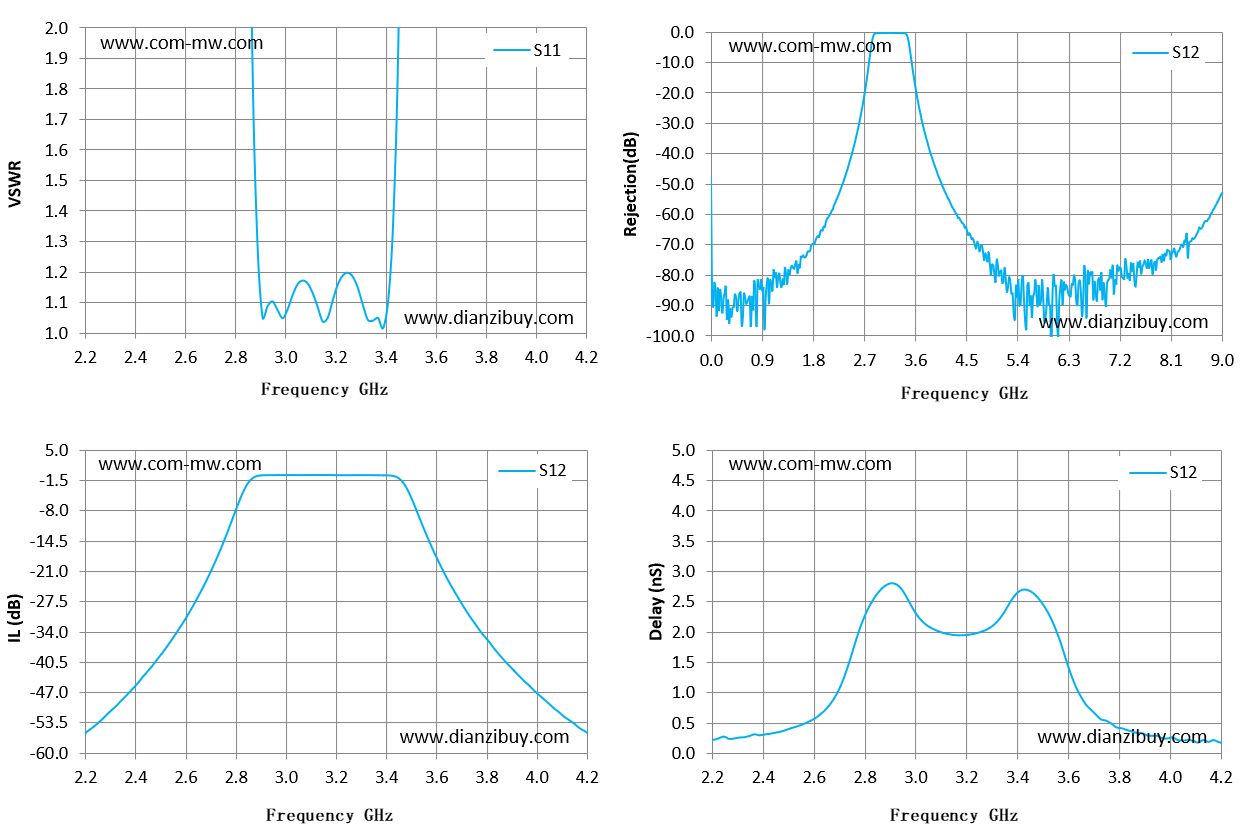

| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 2.2 | 229.53 | -56.41 | 0.22 |
| 2.34 | 359.07 | -49.7 | 0.26 |
| 2.49 | 704.81 | -39.86 | 0.38 |
| 2.63 | 550.99 | -28.63 | 0.65 |
| 2.77 | 41.07 | -12.49 | 1.89 |
| 2.91 | 1.05 | -0.41 | 2.81 |
| 3.06 | 1.16 | -0.37 | 2.1 |
| 3.2 | 1.11 | -0.38 | 1.95 |
| 3.34 | 1.04 | -0.38 | 2.21 |
| 3.49 | 5.35 | -3.99 | 2.52 |
| 3.63 | 35.03 | -21.22 | 1.1 |
| 3.77 | 55.11 | -33.47 | 0.49 |
| 3.91 | 82.67 | -42.36 | 0.3 |
| 4.06 | 109.15 | -49.48 | 0.21 |
| 4.2 | 147.19 | -55.26 | 0.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
