通带频率2680~3680MHz, DC-2480MHz≥52dBc, 3880-4000MHz≥52dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2680 | ~ | 3680 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-2480 | MHz≥ | 52 | dBc | ||
| 带外抑制 | 3880-4000 | MHz≥ | 52 | dBc | ||
| 带外抑制 | 4000-10000 | MHz≥ | 75 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

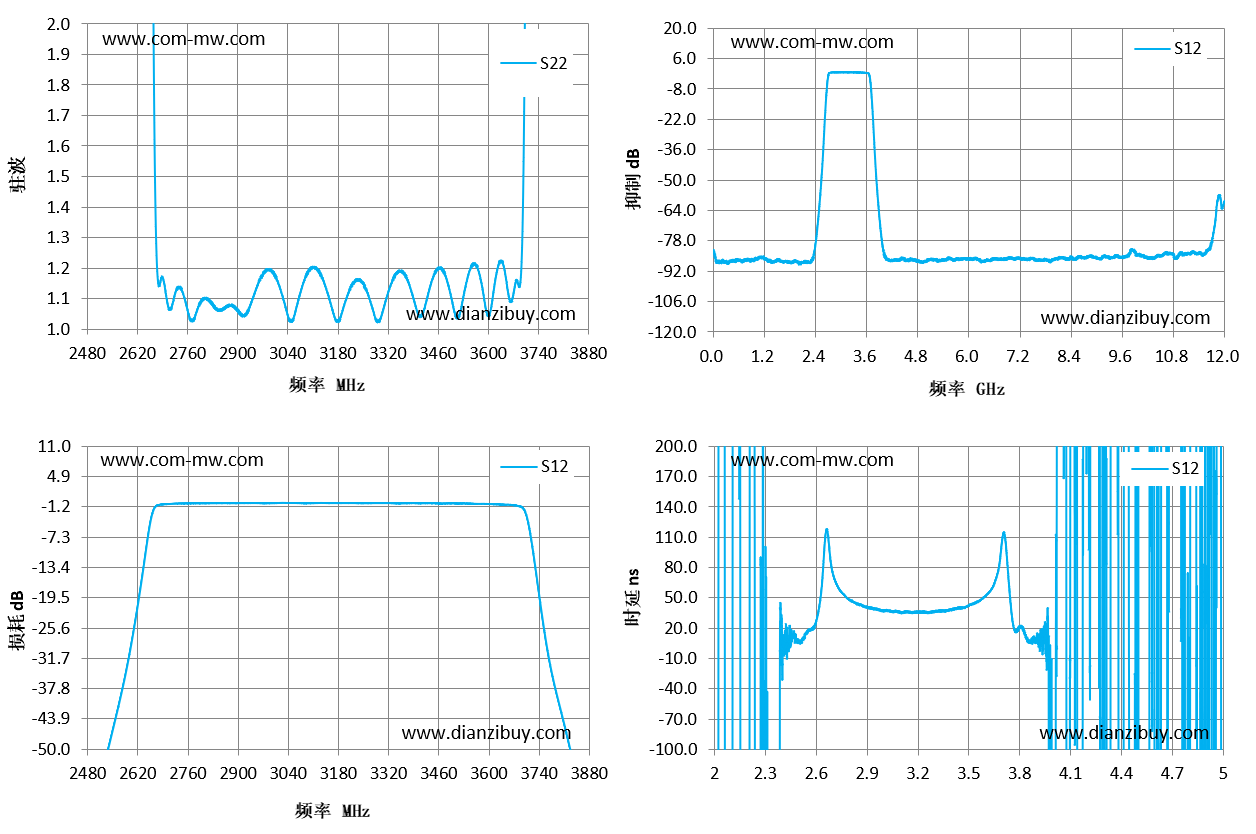

| 频率 MHz | S22 驻波 | S12 损耗 dB |
|---|---|---|
| 2480 | 217.53 | -64.18 |
| 2580 | 111.58 | -36.79 |
| 2680 | 1.14 | -0.8 |
| 2780 | 1.04 | -0.5 |
| 2880 | 1.08 | -0.46 |
| 2980 | 1.19 | -0.47 |
| 3080 | 1.14 | -0.46 |
| 3180 | 1.03 | -0.43 |
| 3280 | 1.05 | -0.44 |
| 3380 | 1.14 | -0.45 |
| 3480 | 1.17 | -0.55 |
| 3580 | 1.15 | -0.6 |
| 3680 | 1.16 | -1.01 |
| 3780 | 60.58 | -36.25 |
| 3880 | 196.13 | -63.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
