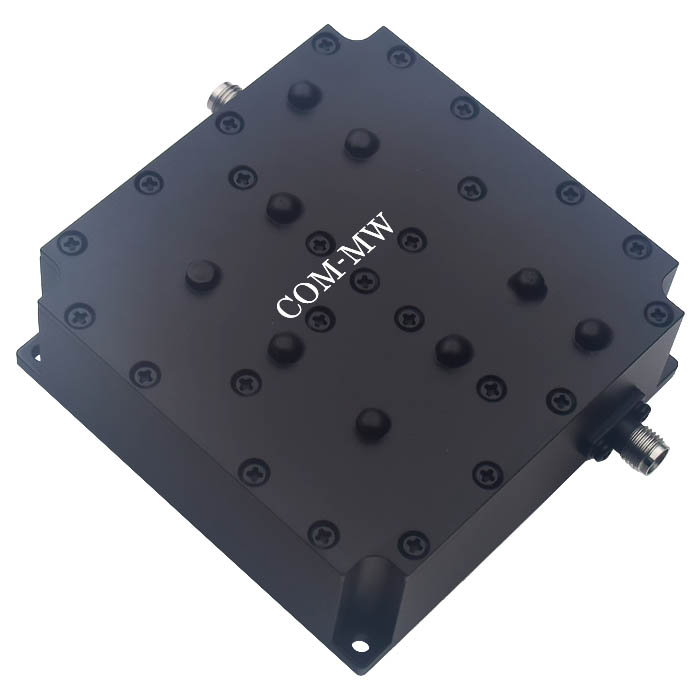

通带频率3495~3505MHz, DC-3470MHz≥50dB, 3530-6000MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3495 | ~ | 3505 | MHz |
| 通带损耗 | / | / | 4 | dB | ||
| 带外抑制 | DC-3470 | MHz≥ | 50 | dB | ||
| 带外抑制 | 3530-6000 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 其它 | 常温使用 |

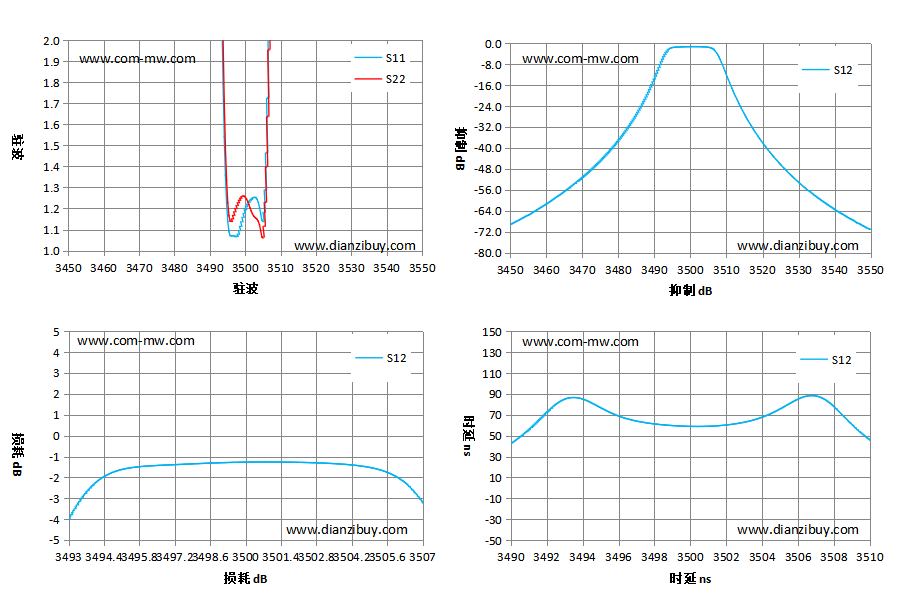

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 3450 | 2577.24 | 335.56 | -69.2 | -69.2 | 9360.36 |
| 3457 | 532.5 | 384.91 | -64.14 | -64.14 | 36.75 |
| 3464 | 278.58 | 544.13 | -57.87 | -57.87 | 20.47 |
| 3471 | 167.13 | 1306.27 | -50.17 | -50.17 | 21.91 |
| 3479 | 89.98 | 395.33 | -38.89 | -38.89 | 72.9 |
| 3486 | 38.04 | 69.49 | -24.92 | -24.92 | 178.74 |
| 3493 | 2.68 | 3.09 | -4.05 | -4.05 | 848.75 |
| 3500 | 1.19 | 1.25 | -1.27 | -1.27 | 589.56 |
| 3507 | 2.5 | 2.33 | -3.18 | -3.18 | 880.03 |
| 3514 | 48.09 | 48.09 | -24.52 | -24.52 | 186.13 |
| 3521 | 110 | 203.01 | -39.8 | -39.8 | 70.22 |
| 3529 | 181.1 | 1056.21 | -51.88 | -51.88 | 16.45 |
| 3536 | 234.15 | 28473.29 | -59.82 | -59.82 | 37.1 |
| 3543 | 305.03 | 111552.34 | -66.08 | -66.08 | -52.62 |
| 3550 | 350.2 | 14534.06 | -71.36 | -71.36 | -2254.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
