通带频率30000~40000MHz, DC-28500MHz≥50dB, 42000-50000MHz≥40dB, 2.92-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30000 | ~ | 40000 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-28500 | MHz≥ | 50 | dB | ||
| 带外抑制 | 42000-50000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

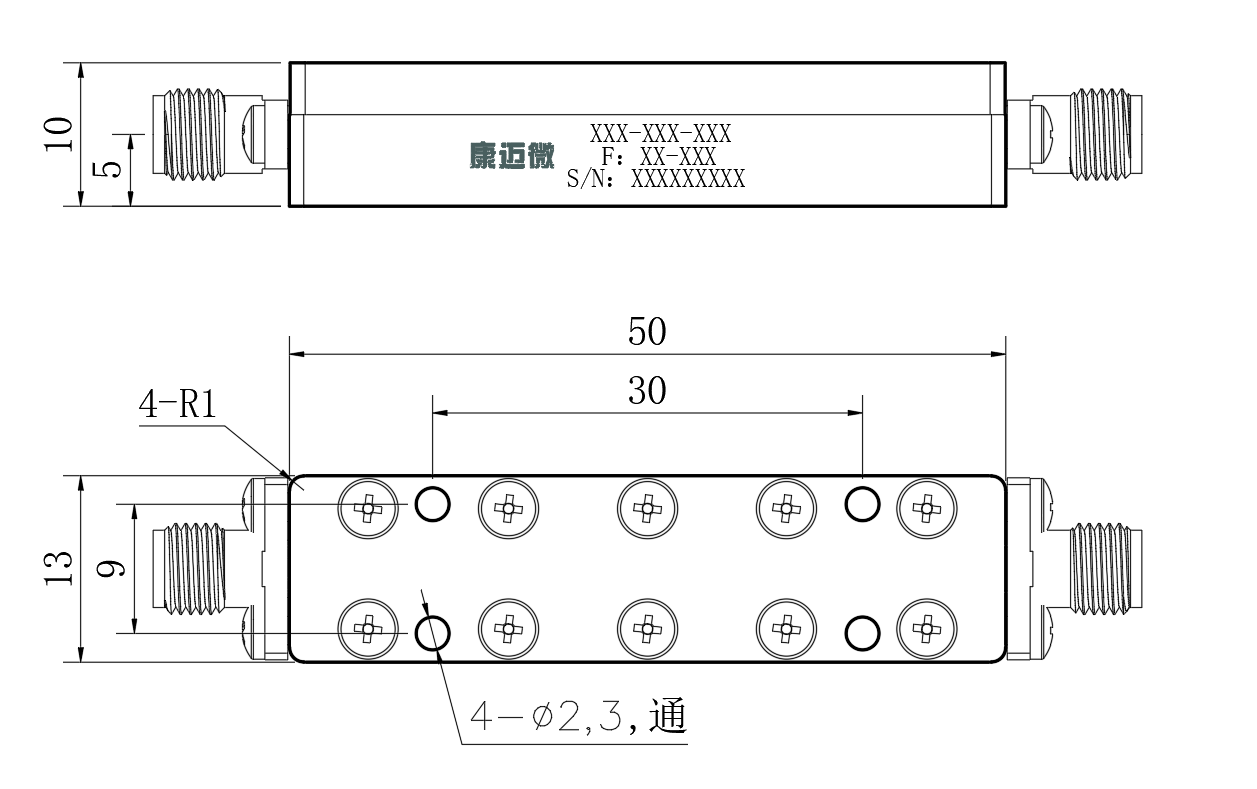

| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ＜1ns |
| 工作温度 | -40~+70℃设计保证 |

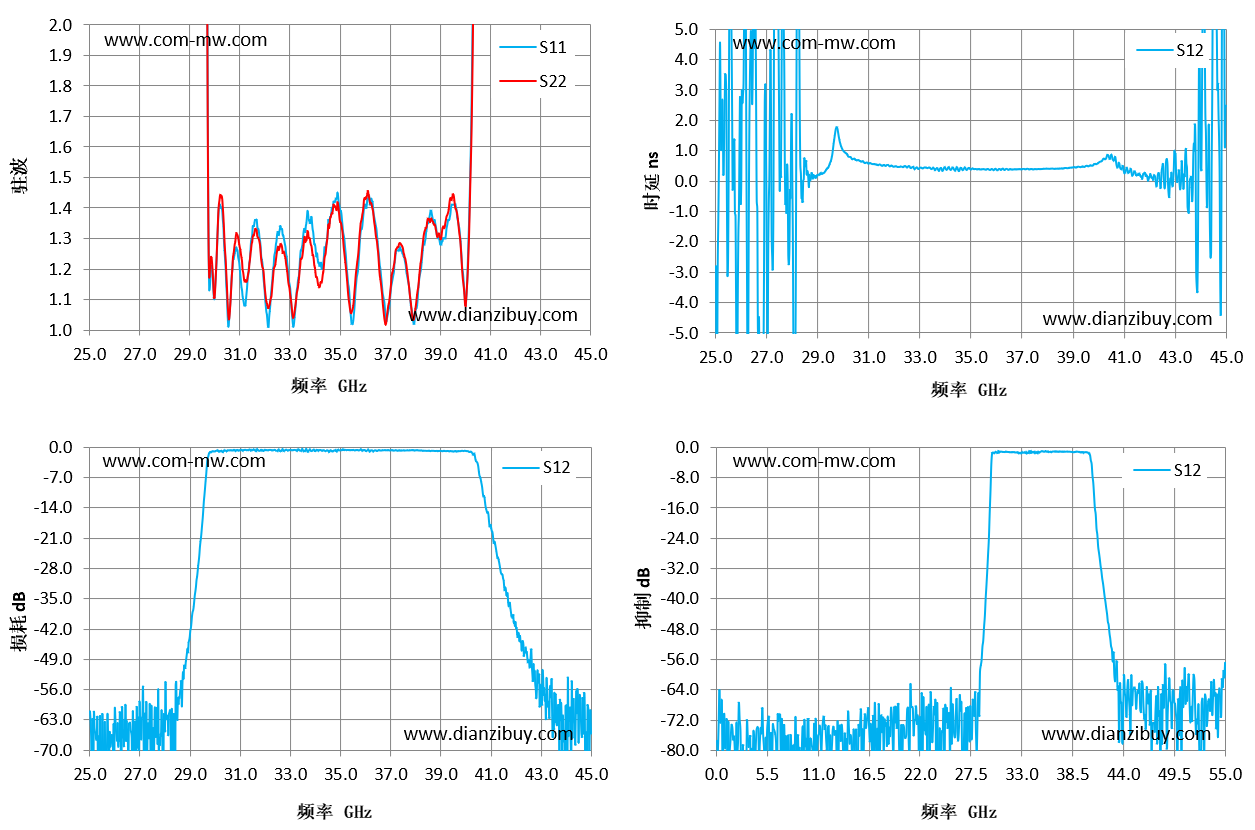

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 25 | 53.6 | 47.51 | -61.08 | -2.8 |
| 26.43 | 60.9 | 51.87 | -59.57 | 2.52 |
| 27.86 | 62 | 22.56 | -60.83 | -2.74 |
| 29.29 | 29 | 14.62 | -29.97 | 0.31 |
| 30.71 | 1.18 | 1.18 | -0.77 | 0.63 |
| 32.14 | 1.01 | 1.07 | -0.7 | 0.46 |
| 33.57 | 1.32 | 1.28 | -0.92 | 0.41 |
| 35 | 1.4 | 1.36 | -0.7 | 0.38 |
| 36.43 | 1.34 | 1.31 | -0.77 | 0.39 |
| 37.86 | 1.07 | 1.07 | -0.7 | 0.4 |
| 39.29 | 1.35 | 1.38 | -0.87 | 0.45 |
| 40.71 | 11.3 | 12.26 | -11.37 | 0.54 |
| 42.14 | 22.6 | 20.67 | -43.16 | 0.09 |
| 43.57 | 36.6 | 34.89 | -63.66 | -0.34 |
| 45 | 60.8 | 71.17 | -66.25 | 2.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
