通带频率34000~36000MHz, DC-33000MHz≥45dB, 37000-55000MHz≥45dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 34000 | ~ | 36000 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-33000 | MHz≥ | 45 | dB | ||
| 带外抑制 | 37000-55000 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 2.92-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.2ns |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

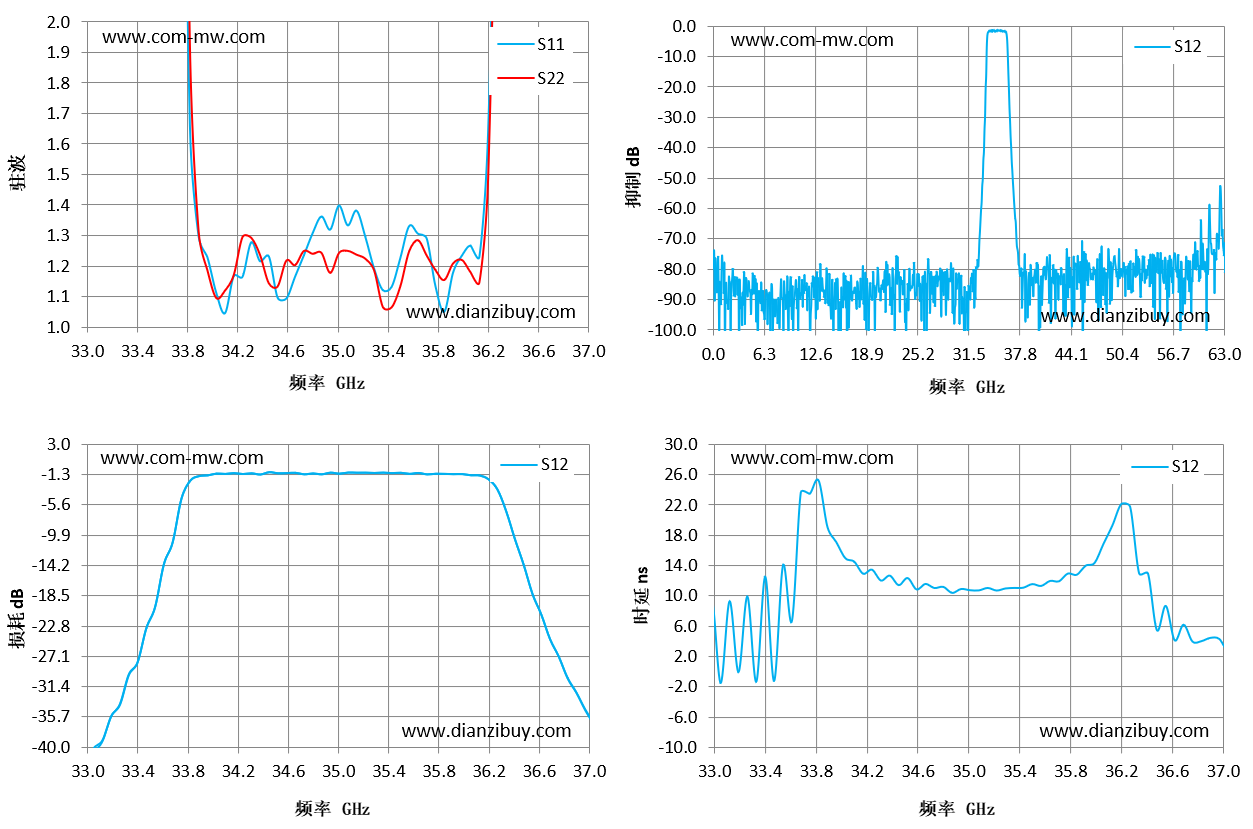

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 33 | 19.9 | 19.62 | -43.11 |
| 33.29 | 15.77 | 15.36 | -33.96 |
| 33.57 | 15 | 11.9 | -20.09 |
| 33.86 | 1.66 | 1.93 | -2.17 |
| 34.14 | 1.04 | 1.12 | -1.21 |
| 34.43 | 1.21 | 1.24 | -1.28 |
| 34.71 | 1.16 | 1.2 | -1.05 |
| 35 | 1.32 | 1.18 | -1.02 |
| 35.29 | 1.19 | 1.19 | -1.06 |
| 35.57 | 1.33 | 1.25 | -1.2 |
| 35.86 | 1.05 | 1.16 | -1.2 |
| 36.14 | 1.23 | 1.15 | -1.43 |
| 36.43 | 6.85 | 8.72 | -10.49 |
| 36.71 | 15.2 | 11.93 | -24.66 |
| 37 | 26.73 | 12.31 | -34.61 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
