通带频率32~40GHz, DC-31GHz≥40dB, 42-55GHz≥50dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 32 | ~ | 40 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-31 | GHz≥ | 40 | dB | ||
| 带外抑制 | 42-55 | GHz≥ | 50 | dB | ||
| 回波损耗 | / | / | 1.5 | dB |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ＜1.5ns |
| 工作温度 | -40~+75℃设计保证 |
| 质量等级 | 工业级 |

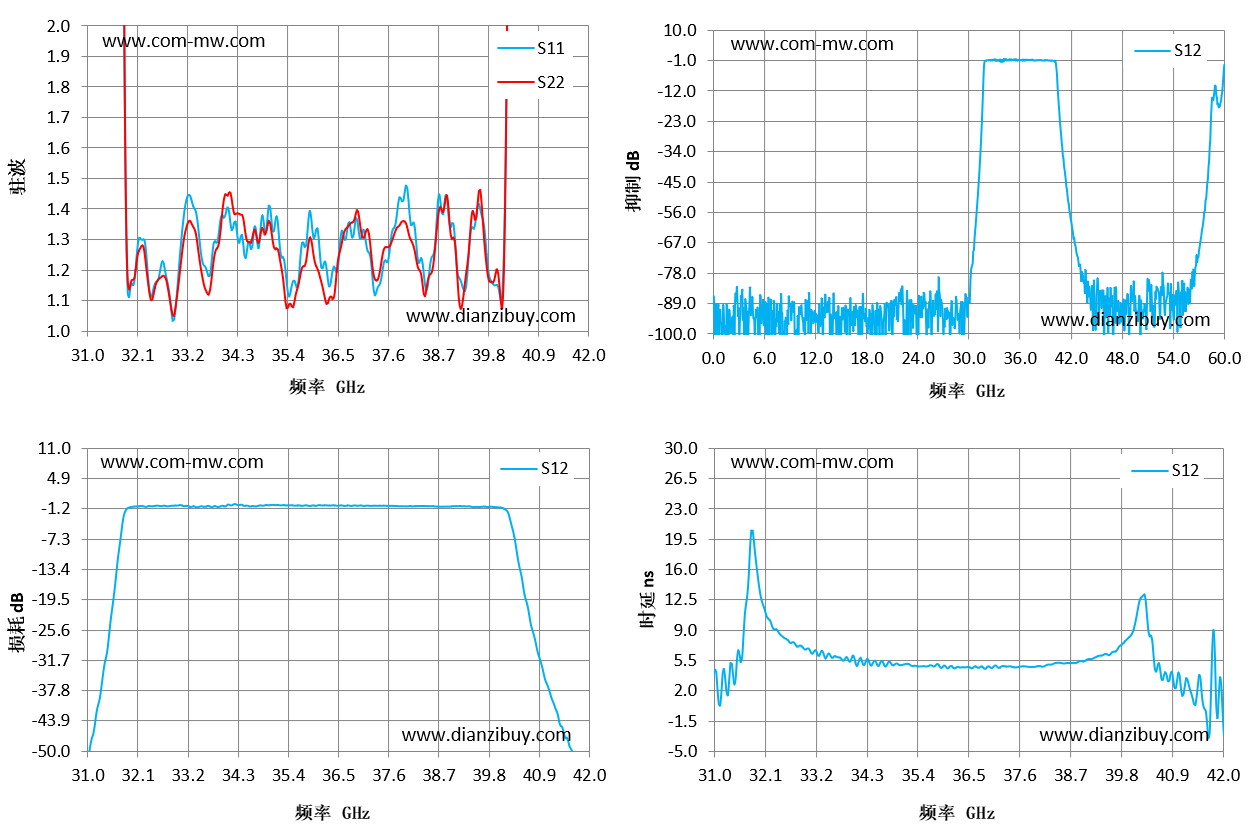

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB |
|---|---|---|---|---|
| 31 | 748.22 | 101 | -53.55 | -89.88 |
| 31.79 | 3 | 3.09 | -3.63 | -93.14 |
| 32.57 | 1.17 | 1.17 | -0.62 | -97.06 |
| 33.36 | 1.4 | 1.33 | -0.77 | -101.44 |
| 34.14 | 1.35 | 1.45 | -0.54 | -92.8 |
| 34.93 | 1.33 | 1.33 | -0.45 | -94.3 |
| 35.71 | 1.26 | 1.19 | -0.63 | -85.35 |
| 36.5 | 1.19 | 1.2 | -0.62 | -87.1 |
| 37.29 | 1.17 | 1.21 | -0.61 | -97.21 |
| 38.07 | 1.43 | 1.32 | -0.7 | -95.34 |
| 38.86 | 1.41 | 1.41 | -0.79 | -86.8 |
| 39.64 | 1.4 | 1.46 | -0.85 | -100.76 |
| 40.43 | 10.43 | 11.8 | -9.95 | -93.33 |
| 41.21 | 21.97 | 39.58 | -39.93 | -99.09 |
| 42 | 80.01 | 52.35 | -58.16 | -93.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
