通带频率49.7~49.75GHz, DC-40.2GHz≥70dBc, 54-60GHz≥35dB, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 49.7 | ~ | 49.75 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-40.2 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 54-60 | GHz≥ | 35 | dB | ||
| 带外抑制 | 46 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 2.4-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

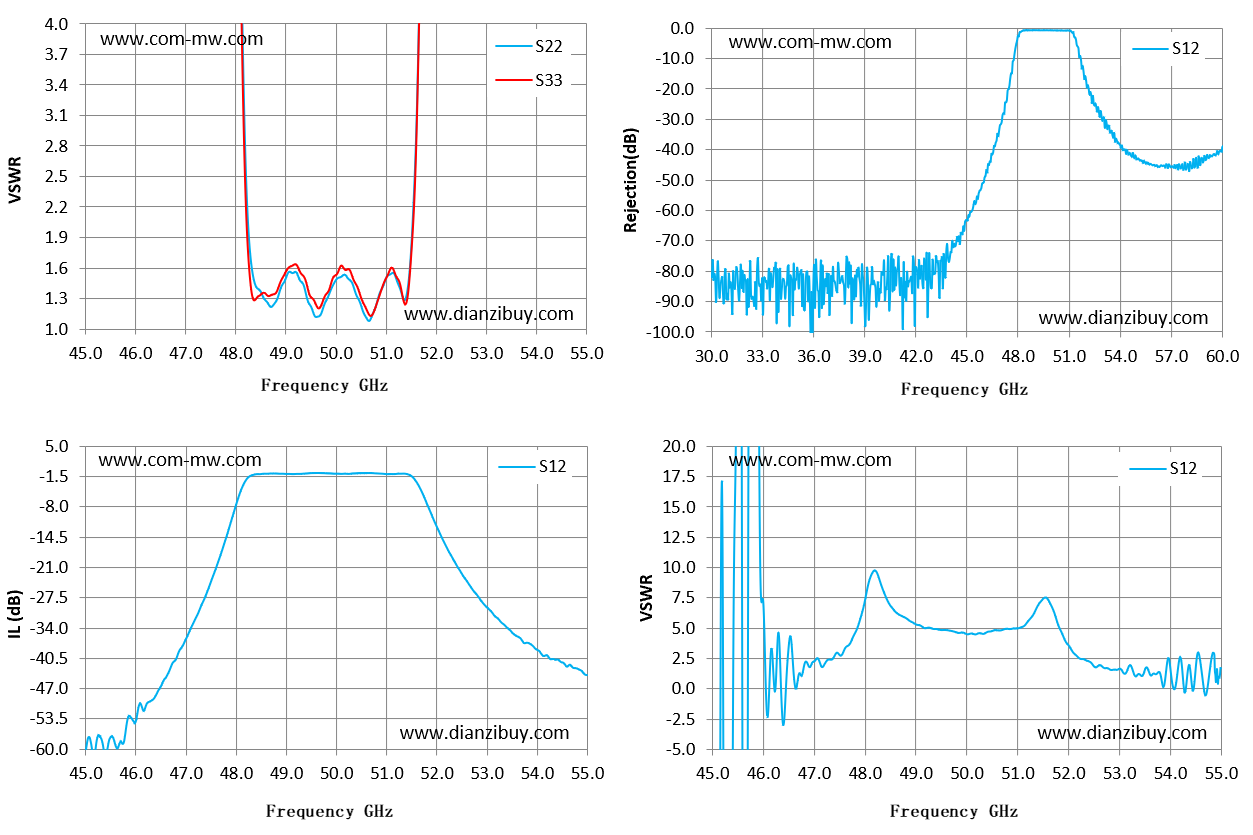

| Frequency GHz | S22 驻波 | S11 驻波 | S12 损耗 dB |
|---|---|---|---|
| 45 | 54.79 | 17.06 | -60.4 |
| 45.71 | 97.18 | 18.67 | -58.5 |
| 46.43 | 89.53 | 22.34 | -47.79 |
| 47.14 | 79.1 | 29.58 | -33.12 |
| 47.86 | 23.37 | 19.13 | -12.59 |
| 48.57 | 1.29 | 1.36 | -0.94 |
| 49.29 | 1.47 | 1.55 | -0.98 |
| 50 | 1.49 | 1.53 | -0.95 |
| 50.71 | 1.13 | 1.14 | -0.81 |
| 51.43 | 1.42 | 1.35 | -1.09 |
| 52.14 | 35.2 | 29.43 | -15.44 |
| 52.86 | 53.26 | 35.86 | -27.75 |
| 53.57 | 66.8 | 30.08 | -35.58 |
| 54.29 | 44.98 | 19.37 | -40.7 |
| 55 | 43.19 | 12.22 | -44.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
