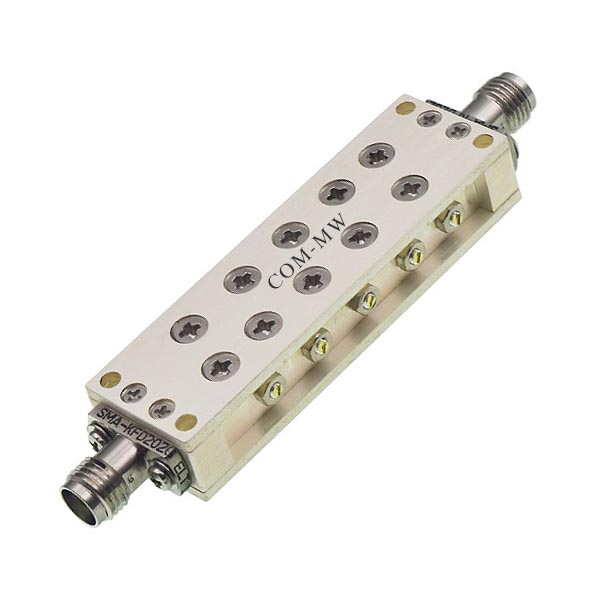

通带频率49~55GHz, 30-40GHz≥50dBc, 64-71GHz≥50dBc, 2.4-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 49 | ~ | 55 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-28 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 30-40 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 64-71 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 73-83 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 2 |

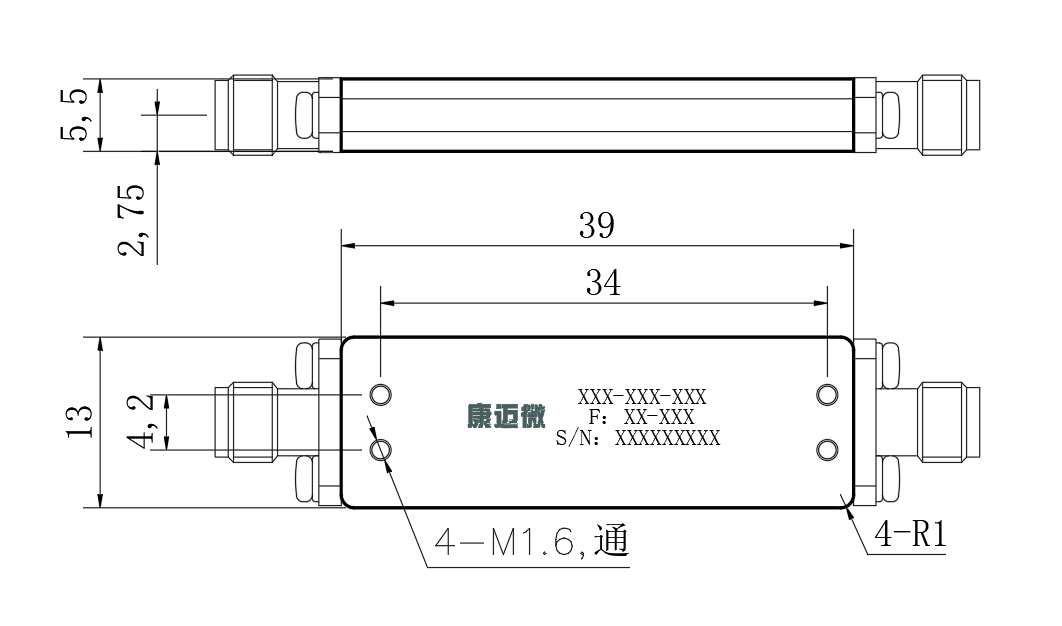

| 接口形式 | 2.4-K可拆0.23mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 70G以后的指标设计保证 |

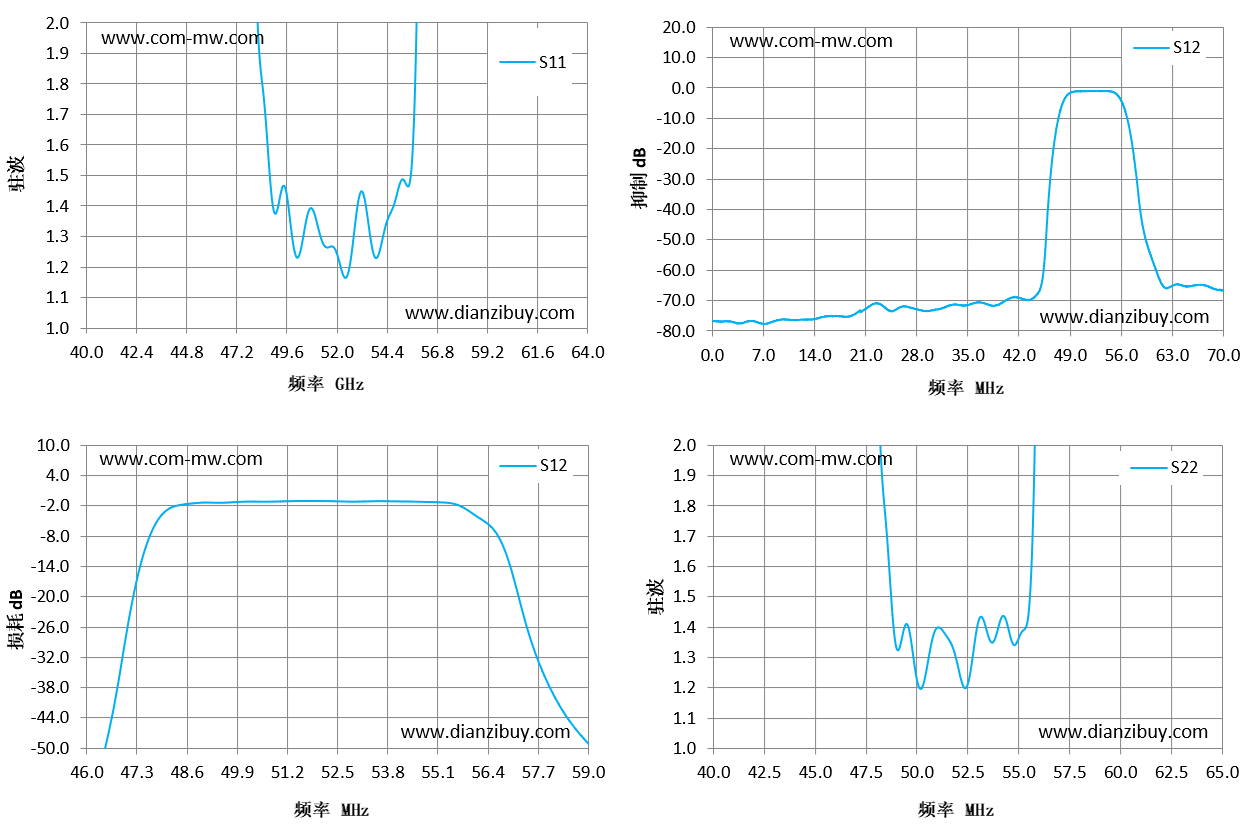

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S22 驻波 |
| 40 | 18.96 | -72.73 | -76.75 | 18.48 |
| 41.71 | 19.59 | -72.84 | -76.94 | 19.35 |
| 43.43 | 30.71 | -75.59 | -76.87 | 33.74 |
| 45.14 | 461.46 | -74.13 | -77 | 136.81 |
| 46.86 | 198.87 | -74.74 | -77.55 | 31.93 |
| 48.57 | 1.7 | -71.62 | -77.27 | 1.68 |
| 50.29 | 1.26 | -70.48 | -76.72 | 1.2 |
| 52 | 1.24 | -63.53 | -77.08 | 1.28 |
| 53.71 | 1.25 | -35.27 | -77.68 | 1.35 |
| 55.43 | 1.46 | -6.52 | -77.42 | 1.41 |
| 57.14 | 16.59 | -1.57 | -76.69 | 32.11 |
| 58.86 | 35.6 | -1.29 | -76.31 | 20.31 |
| 60.57 | 14.93 | -1.06 | -76.33 | 15.92 |
| 62.29 | 22.03 | -1 | -76.44 | 21.23 |
| 64 | 23.63 | -0.94 | -76.34 | 19.03 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
