通带频率4730~5670MHz, DC-4430MHz≥60dBc, 5970-16000MHz≥60dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4730 | ~ | 5670 | MHz |
| 通带损耗 | / | / | 1 | 1.6 | dB | |
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-4430 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 5970-16000 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤4ns |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

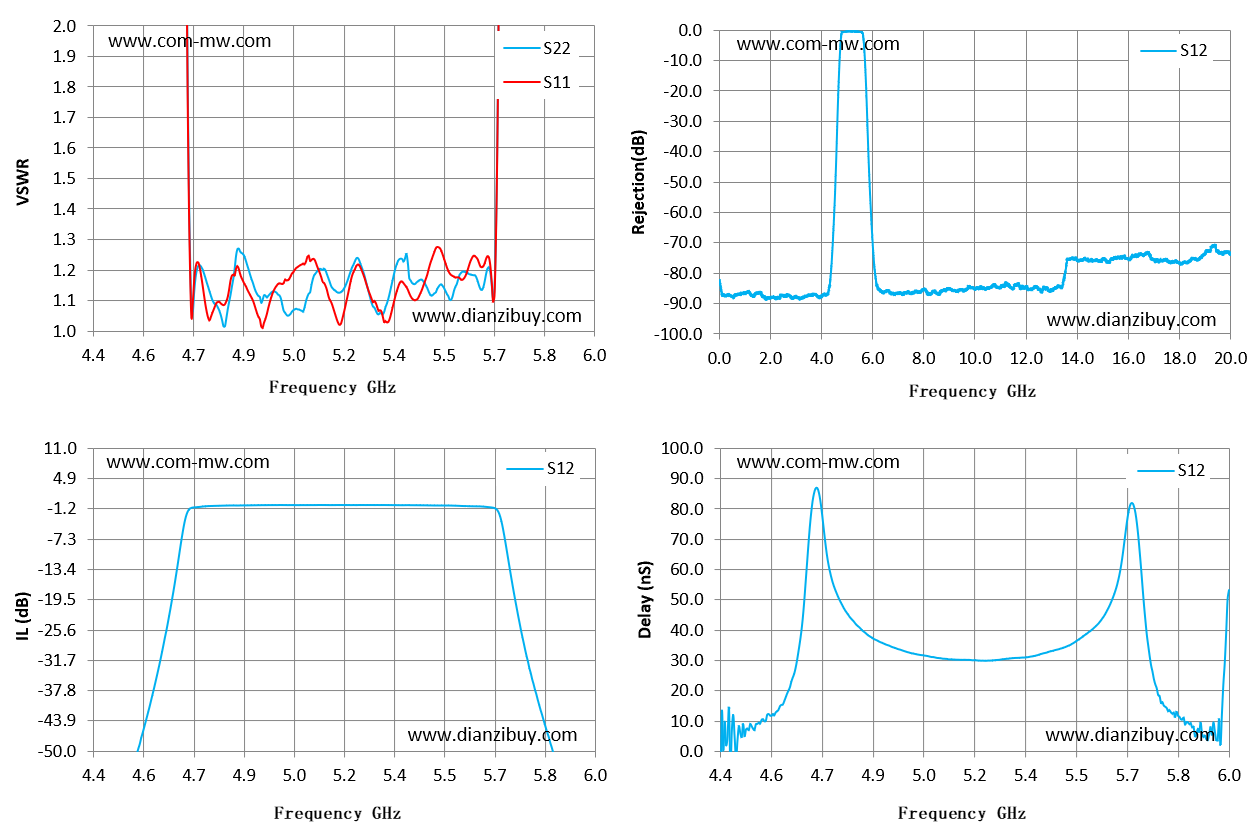

| Frequency GHz | S22 驻波 | S11 驻波 | S12 损耗 dB |
|---|---|---|---|
| 4.4 | 310.46 | 229.85 | -75.19 |
| 4.51 | 323.98 | 897.79 | -56.88 |
| 4.63 | 29.98 | 37.85 | -27.16 |
| 4.74 | 1.22 | 1.21 | -0.84 |
| 4.86 | 1.27 | 1.21 | -0.57 |
| 4.97 | 1.13 | 1.11 | -0.48 |
| 5.09 | 1.12 | 1.24 | -0.48 |
| 5.2 | 1.14 | 1.06 | -0.47 |
| 5.31 | 1.05 | 1.07 | -0.47 |
| 5.43 | 1.16 | 1.1 | -0.51 |
| 5.54 | 1.1 | 1.19 | -0.57 |
| 5.66 | 1.2 | 1.24 | -0.87 |
| 5.77 | 32.7 | 27.74 | -27.03 |
| 5.89 | 71.11 | 51.44 | -54.21 |
| 6 | 138.68 | 224.48 | -72.98 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
