通带频率5.75~6.25GHz, DC-5GHz≥75dB, 7G-12GGHz≥75dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.75 | ~ | 6.25 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.35 | |||
| 带外抑制 | DC-5 | GHz≥ | 75 | dB | ||
| 带外抑制 | 7G-12G | GHz≥ | 75 | dB | ||
| 带外抑制 | DC-4.5G | GHz≥ | 80 | dB | ||
| 带外抑制 | 7.5G-12G | GHz≥ | 80 | dB | ||
| 带内波动 | / | / | 0.5 | dB |

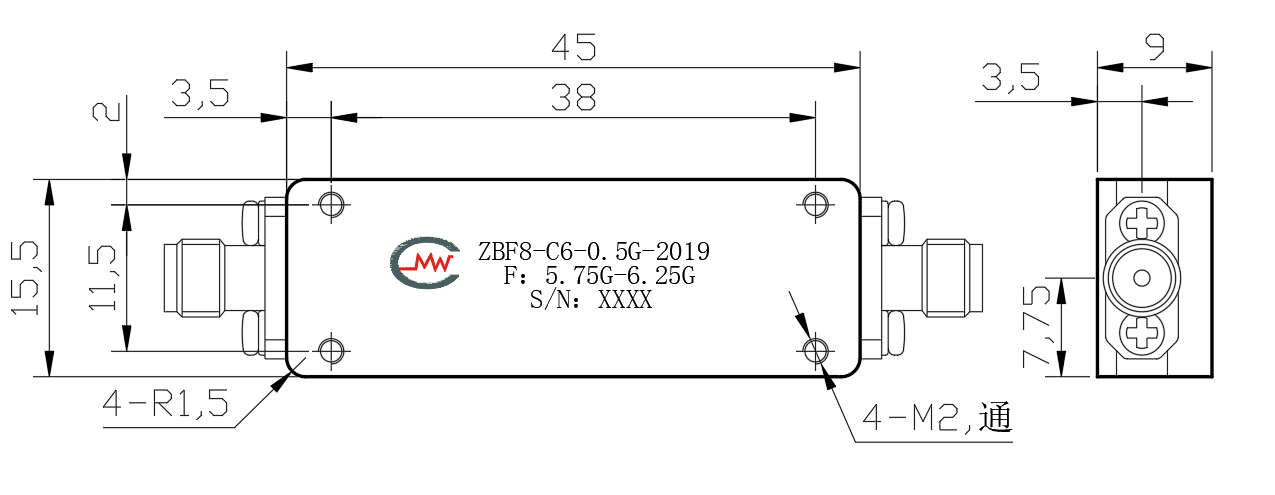

| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W |
| 时延波动 | ＜1ns@5.78G-6.22G |
| 工作温度 | -30~+70℃设计保证 |

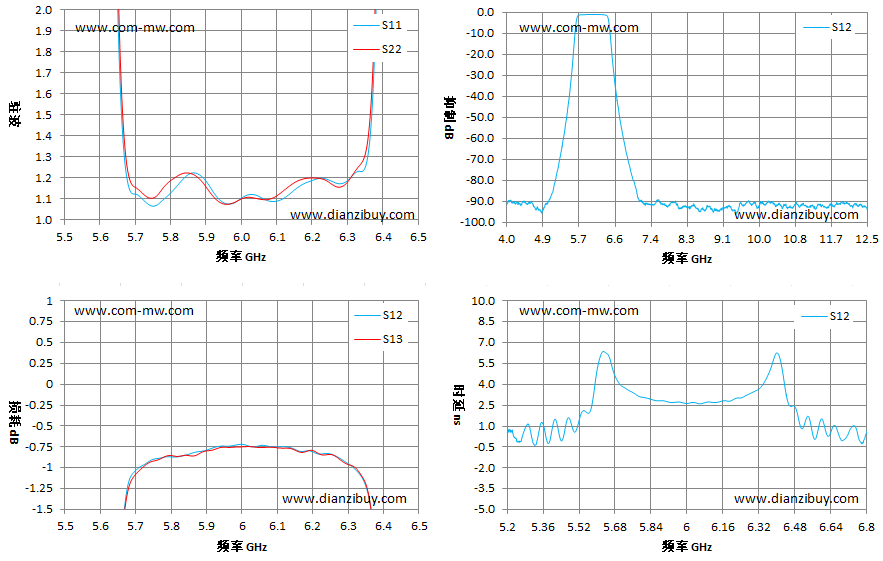

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 5.5 | 39.78 | -34.21 |
| 5.57 | 18.89 | -18.35 |
| 5.64 | 2.91 | -3.38 |
| 5.79 | 1.11 | -0.87 |
| 5.86 | 1.22 | -0.82 |
| 5.93 | 1.11 | -0.75 |
| 6 | 1.1 | -0.72 |
| 6.07 | 1.1 | -0.74 |
| 6.14 | 1.13 | -0.76 |
| 6.21 | 1.19 | -0.82 |
| 6.29 | 1.18 | -0.92 |
| 6.36 | 1.32 | -1.37 |
| 6.43 | 9.92 | -9.33 |
| 6.5 | 32.09 | -25.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
