通带频率7220~7280MHz, DC-6950MMHz≥65dBc, 7400-18000MHz≥65, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7220 | ~ | 7280 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-6950M | MHz≥ | 65 | dBc | ||
| 带外抑制 | 7400-18000 | MHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

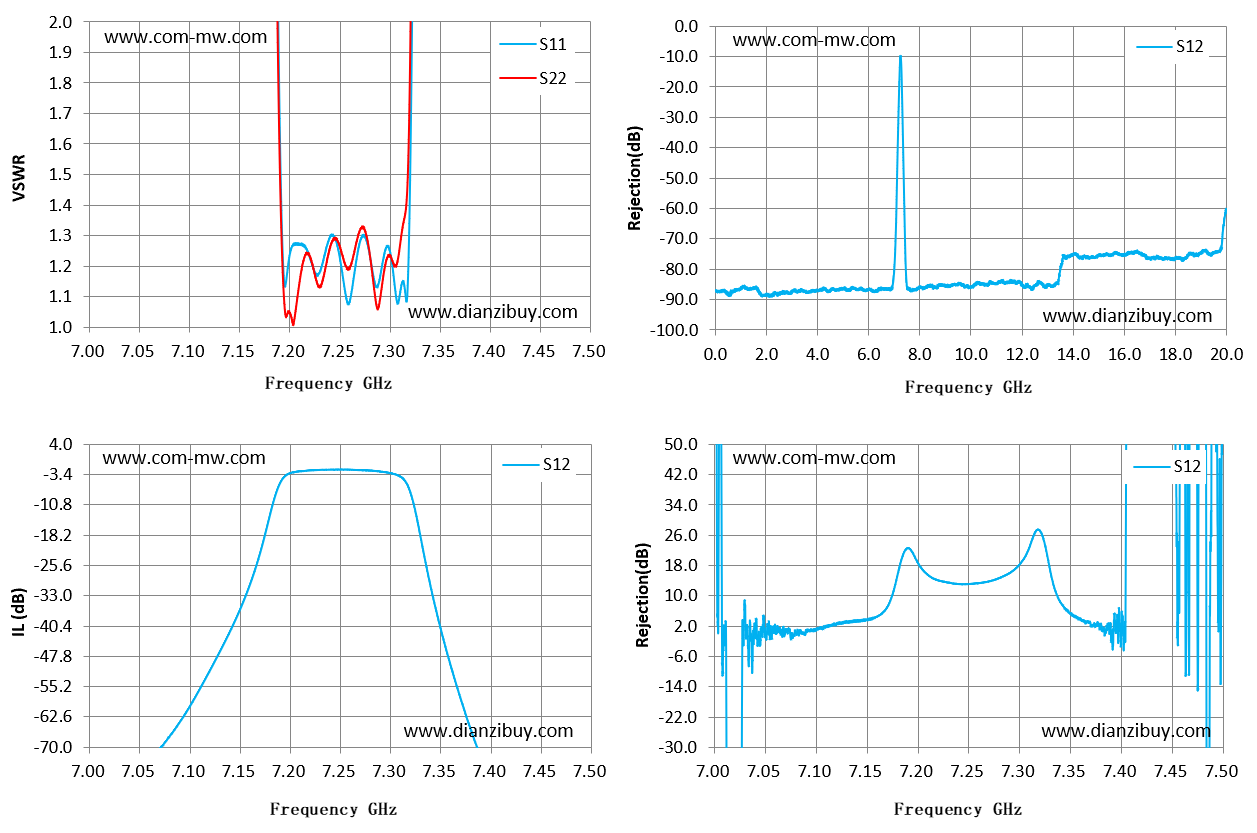

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB |
|---|---|---|---|---|
| 7 | 54.36 | 44.91 | -84.32 | 190.41 |
| 7.04 | 58.55 | 49.82 | -77.8 | -0.42 |
| 7.07 | 72.87 | 61.64 | -70.29 | 0.9 |
| 7.11 | 125.75 | 125.53 | -55.72 | 1.9 |
| 7.14 | 182.96 | 100.97 | -41.68 | 3.41 |
| 7.18 | 6.32 | 5.1 | -12.95 | 15.61 |
| 7.21 | 1.27 | 1.16 | -2.59 | 15.48 |
| 7.25 | 1.22 | 1.26 | -2.2 | 13.12 |
| 7.29 | 1.16 | 1.09 | -2.66 | 16 |
| 7.32 | 1.5 | 1.89 | -8.02 | 27.13 |
| 7.36 | 28.66 | 38.12 | -50.23 | 3.67 |
| 7.39 | 100.72 | 179.68 | -72.54 | -1.74 |
| 7.43 | 524.39 | 183.34 | -85.99 | 417.71 |
| 7.46 | 159.17 | 104.14 | -86.79 | 121.62 |
| 7.5 | 96.13 | 79.53 | -87.26 | 82.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
