通带频率8050~8400MHz, DC-7300MHz≥50dBc, 9200-20000MHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8050 | ~ | 8400 | MHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-7300 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 9200-20000 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 20000-23000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 带宽 | -1dB≥@7750M-8700M |
| 时延波动 | ≤0.2ns@8050M-8400M |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 接头使用客户提供的，盖板找位置打φ0.5mm的放气孔 |

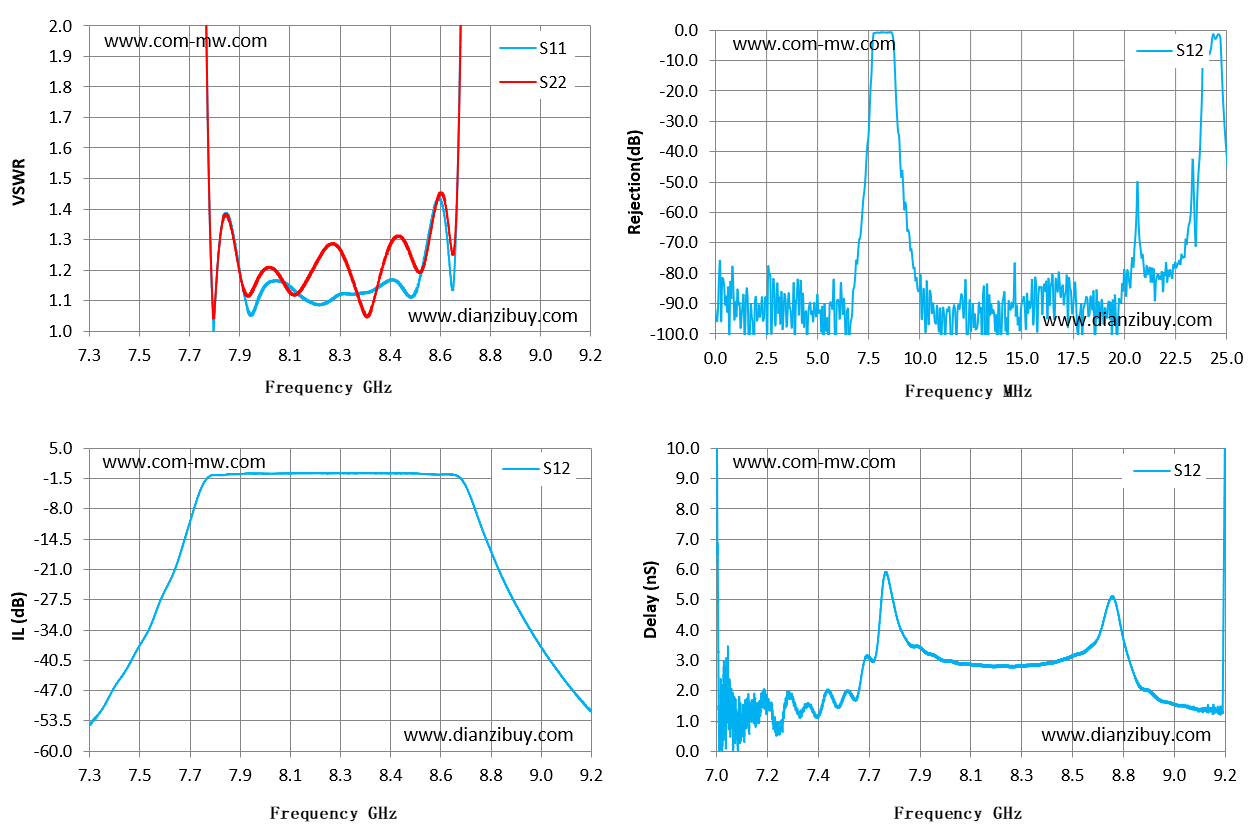

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 7.3 | 134.08 | 263.43 | -54.38 | 1.73 |
| 7.44 | 61.03 | 77.54 | -42.4 | 1.15 |
| 7.57 | 31.33 | 36.48 | -27.42 | 1.98 |
| 7.71 | 6.41 | 6.3 | -5.43 | 4.71 |
| 7.84 | 1.34 | 1.33 | -0.59 | 3.49 |
| 7.98 | 1.16 | 1.21 | -0.48 | 3 |
| 8.11 | 1.11 | 1.15 | -0.4 | 2.85 |
| 8.25 | 1.12 | 1.27 | -0.37 | 2.81 |
| 8.39 | 1.14 | 1.14 | -0.39 | 2.86 |
| 8.52 | 1.11 | 1.24 | -0.42 | 3.08 |
| 8.66 | 1.27 | 1.35 | -0.63 | 3.93 |
| 8.79 | 20.96 | 18.82 | -12.83 | 2.88 |
| 8.93 | 129.01 | 119.19 | -30.19 | 1.65 |
| 9.06 | 896.79 | 470.47 | -41.76 | 1.43 |
| 9.2 | 182.07 | 141.35 | -51.34 | 12.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
