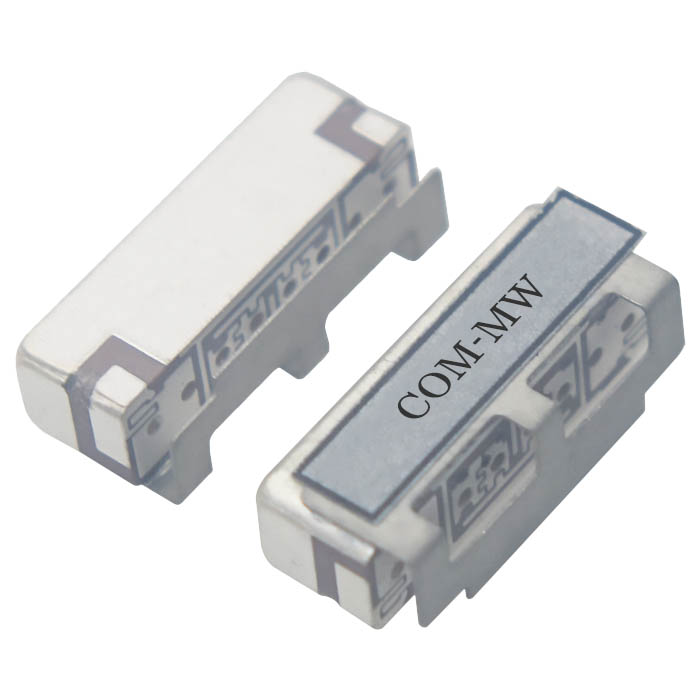

通带频率1250~1350MHz, DC-1220MHz≥30dB, 1380-1700MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1250 | ~ | 1350 | MHz |
| 通带损耗 | / | / | 2.4 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1220 | MHz≥ | 30 | dB | ||
| 带外抑制 | 1380-1700 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |

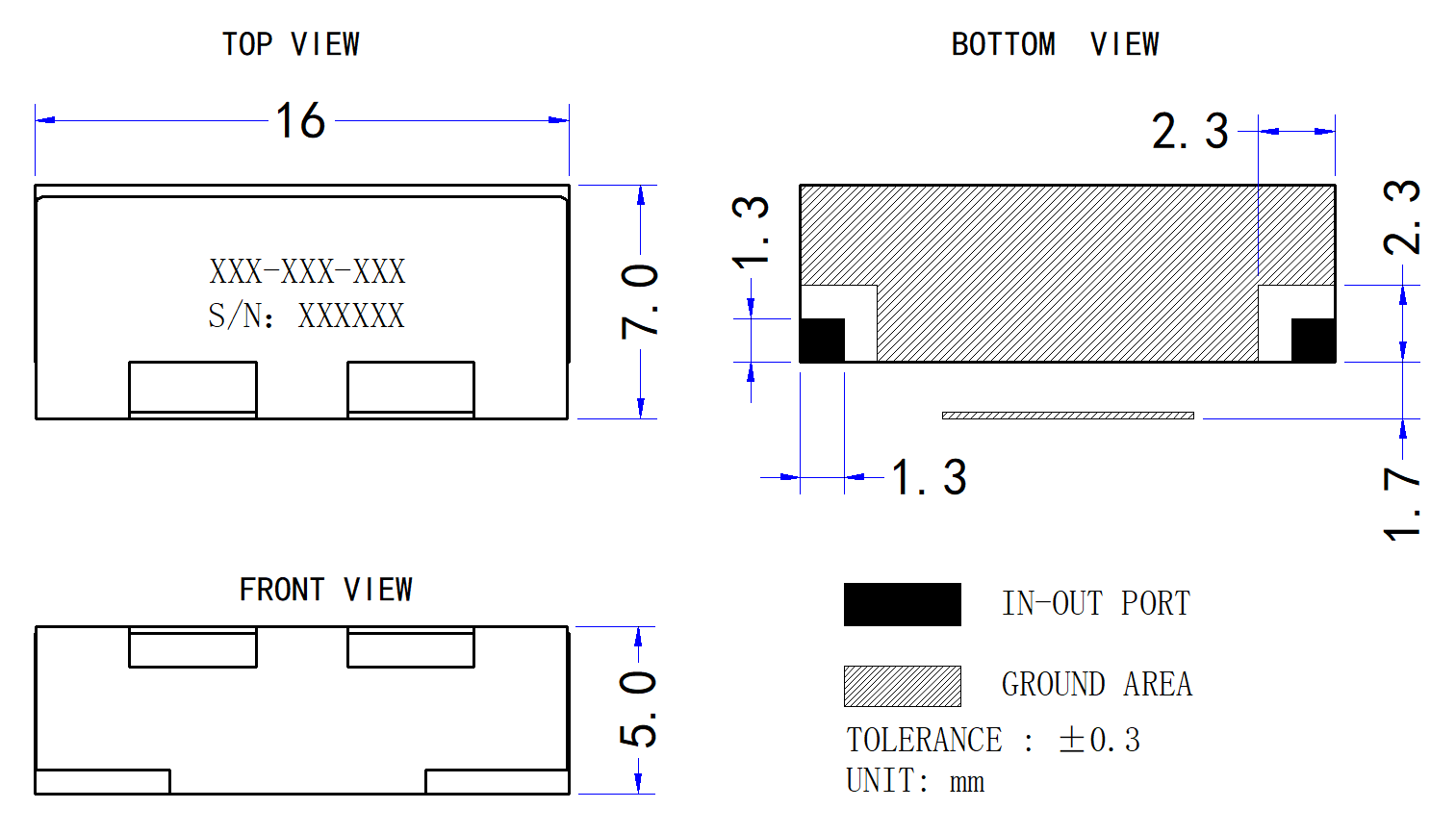

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

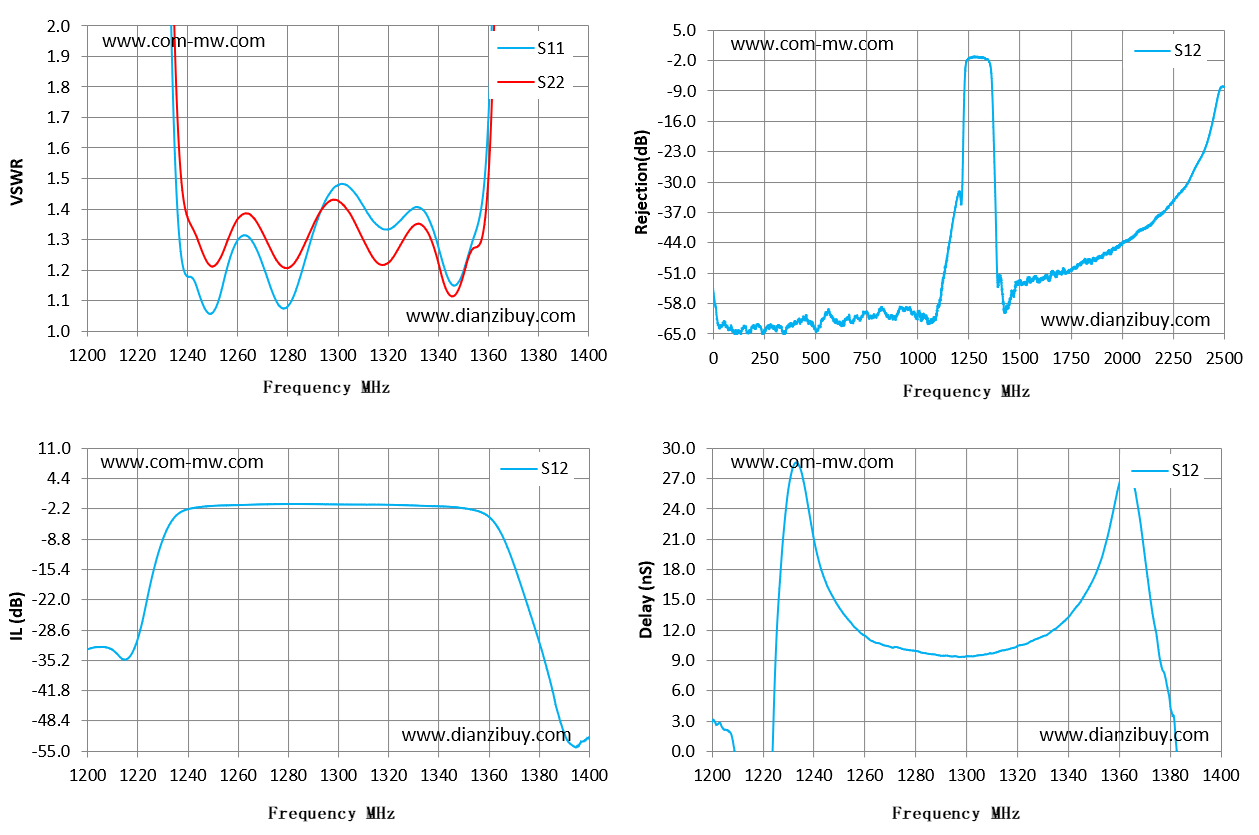

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1200 | 77.72 | 38.42 | -32.76 | 2.95 |
| 1214 | 31.38 | 25.85 | -34.88 | -22.07 |
| 1229 | 5.13 | 6.04 | -10.58 | 23.81 |
| 1243 | 1.16 | 1.32 | -1.88 | 17.95 |
| 1257 | 1.24 | 1.32 | -1.34 | 12.09 |
| 1271 | 1.2 | 1.31 | -1.14 | 10.27 |
| 1286 | 1.2 | 1.27 | -1.06 | 9.63 |
| 1300 | 1.48 | 1.43 | -1.17 | 9.4 |
| 1314 | 1.36 | 1.24 | -1.2 | 9.98 |
| 1329 | 1.4 | 1.33 | -1.37 | 11.26 |
| 1343 | 1.19 | 1.14 | -1.63 | 14.22 |
| 1357 | 1.39 | 1.29 | -2.85 | 22.92 |
| 1371 | 10.99 | 8.69 | -15.69 | 17.64 |
| 1386 | 51 | 29.48 | -43.01 | -13.38 |
| 1400 | 113.88 | 46.87 | -51.94 | -9.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
