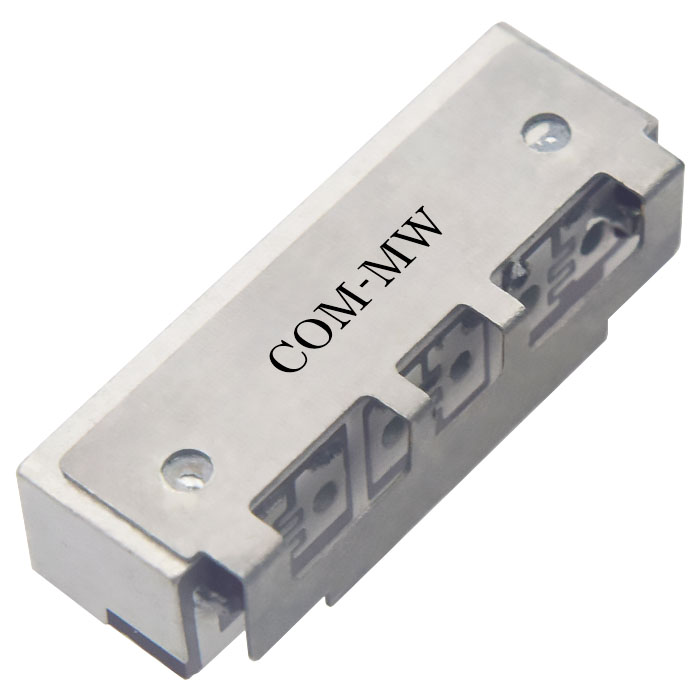

通带频率1450~1550MHz, DC-1420MHz≥30dB, 1580-1800MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1450 | ~ | 1550 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1420 | MHz≥ | 30 | dB | ||
| 带外抑制 | 1580-1800 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |

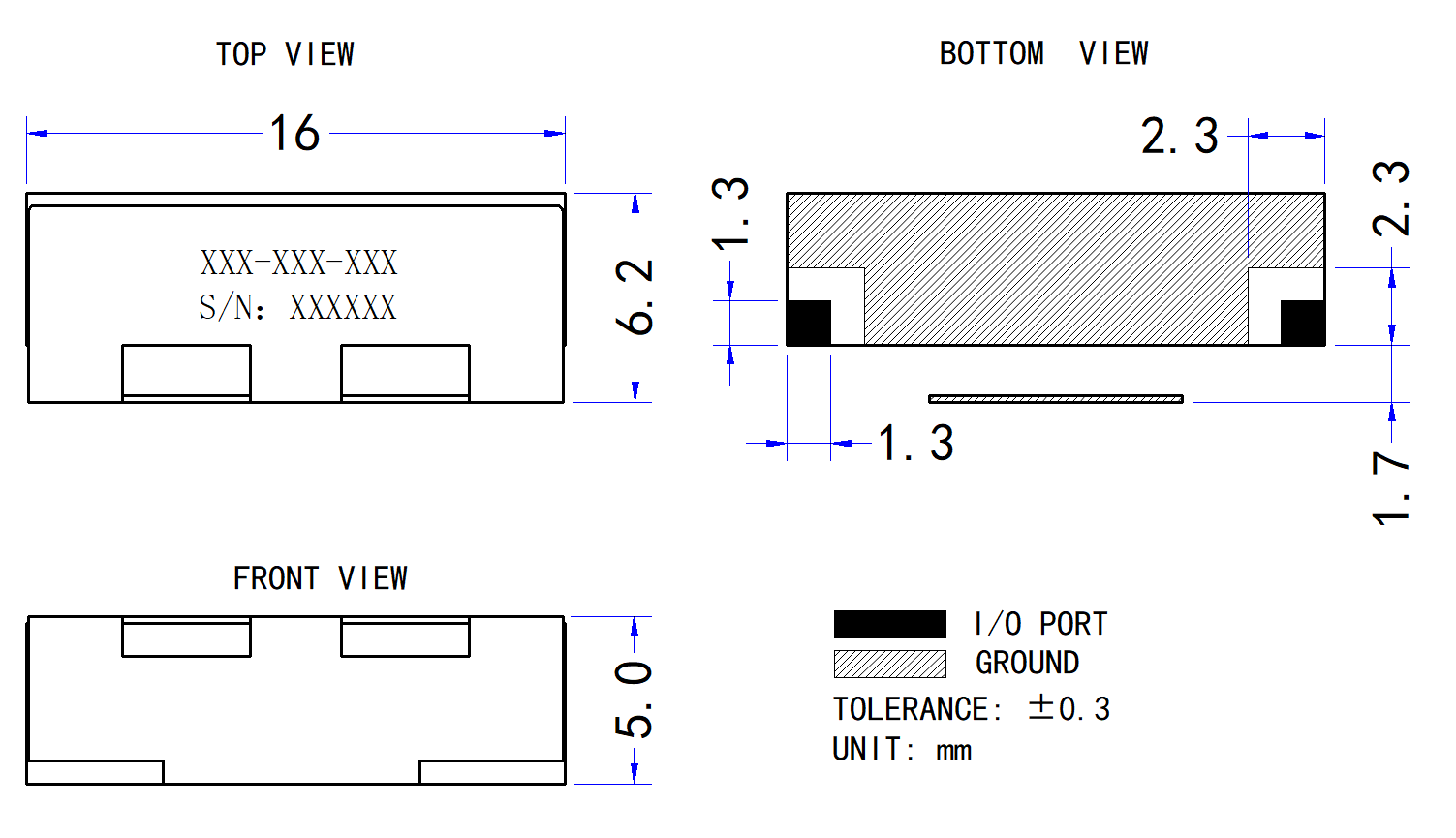

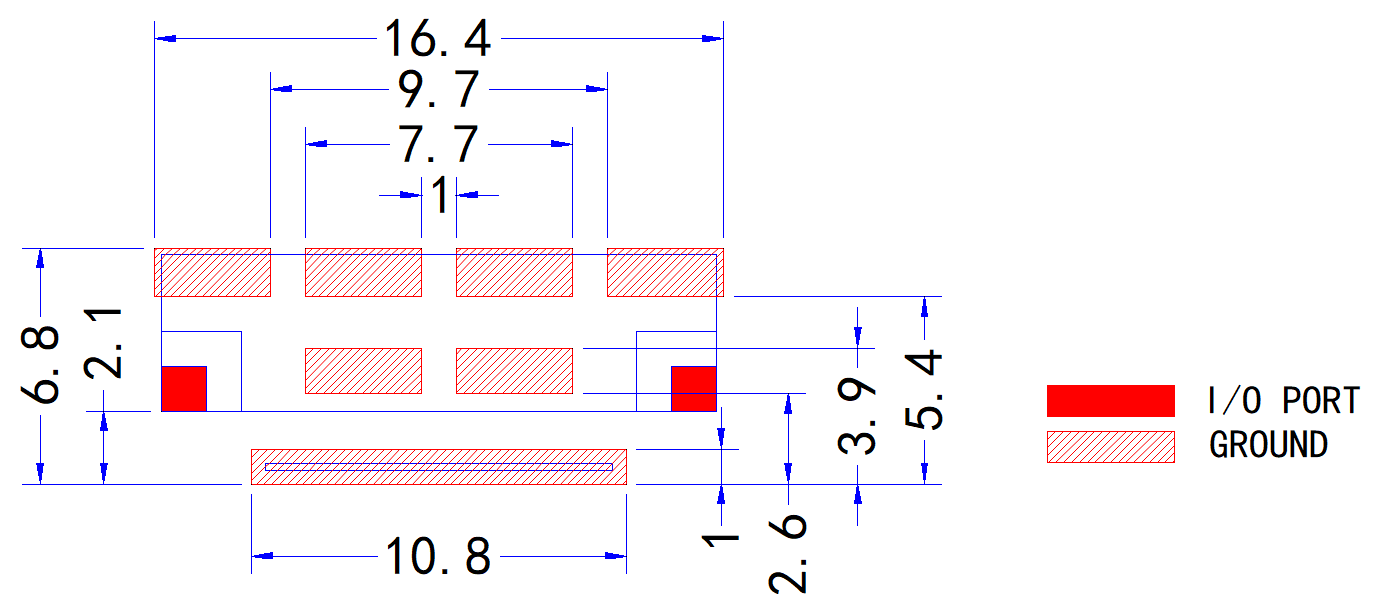

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

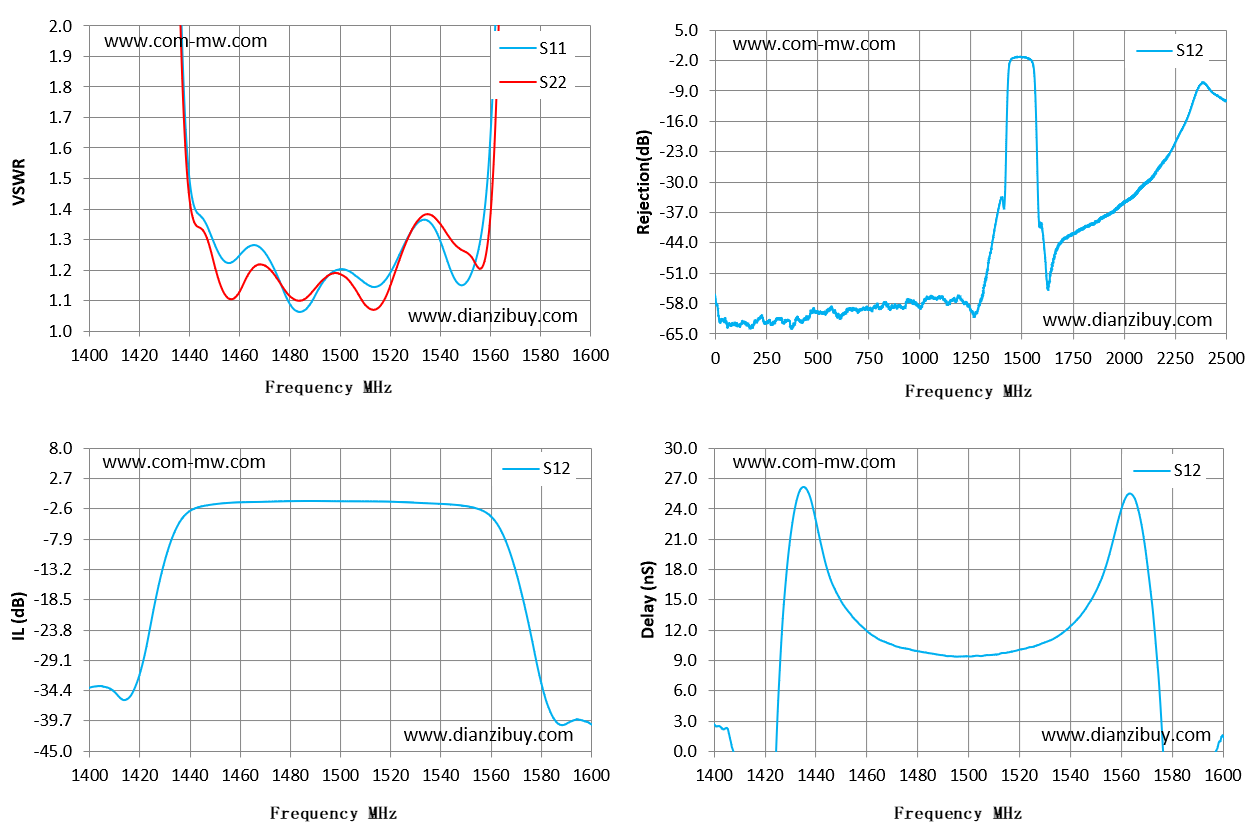

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1400 | 79.97 | 34.29 | -33.94 | 2.61 |
| 1414 | 37.06 | 22.02 | -36.11 | -21.7 |
| 1429 | 7.84 | 6.82 | -13.52 | 18.52 |
| 1443 | 1.39 | 1.34 | -2.4 | 19.65 |
| 1457 | 1.23 | 1.1 | -1.54 | 12.66 |
| 1471 | 1.25 | 1.21 | -1.38 | 10.45 |
| 1486 | 1.07 | 1.1 | -1.25 | 9.66 |
| 1500 | 1.2 | 1.19 | -1.29 | 9.4 |
| 1514 | 1.14 | 1.07 | -1.33 | 9.73 |
| 1529 | 1.33 | 1.33 | -1.53 | 10.66 |
| 1543 | 1.23 | 1.32 | -1.82 | 13.06 |
| 1557 | 1.34 | 1.21 | -2.99 | 20.84 |
| 1571 | 7.25 | 6.62 | -15.15 | 17.48 |
| 1586 | 27.01 | 23.54 | -39.85 | -23.57 |
| 1600 | 51.31 | 40.43 | -40.33 | 1.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
