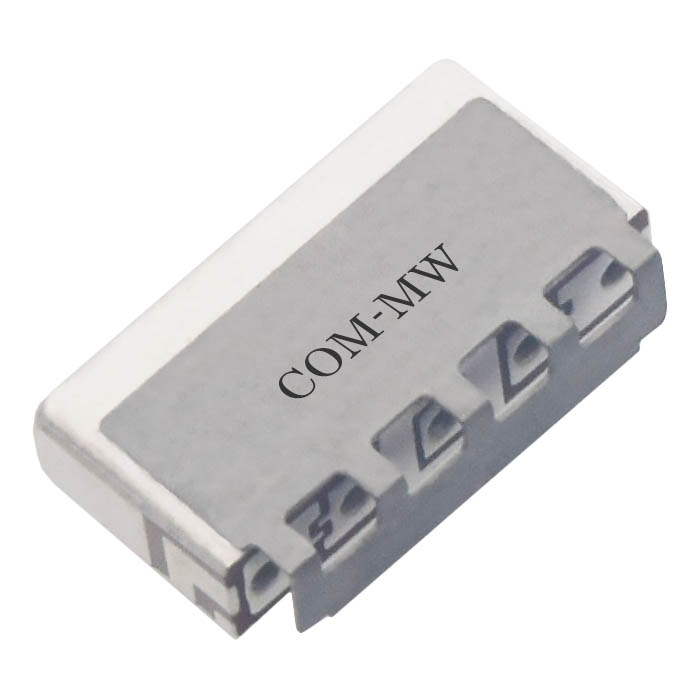

通带频率2836~2876MHz, DC-2756MHz≥40dB, 2956MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2836 | ~ | 2876 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-2756 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2956 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

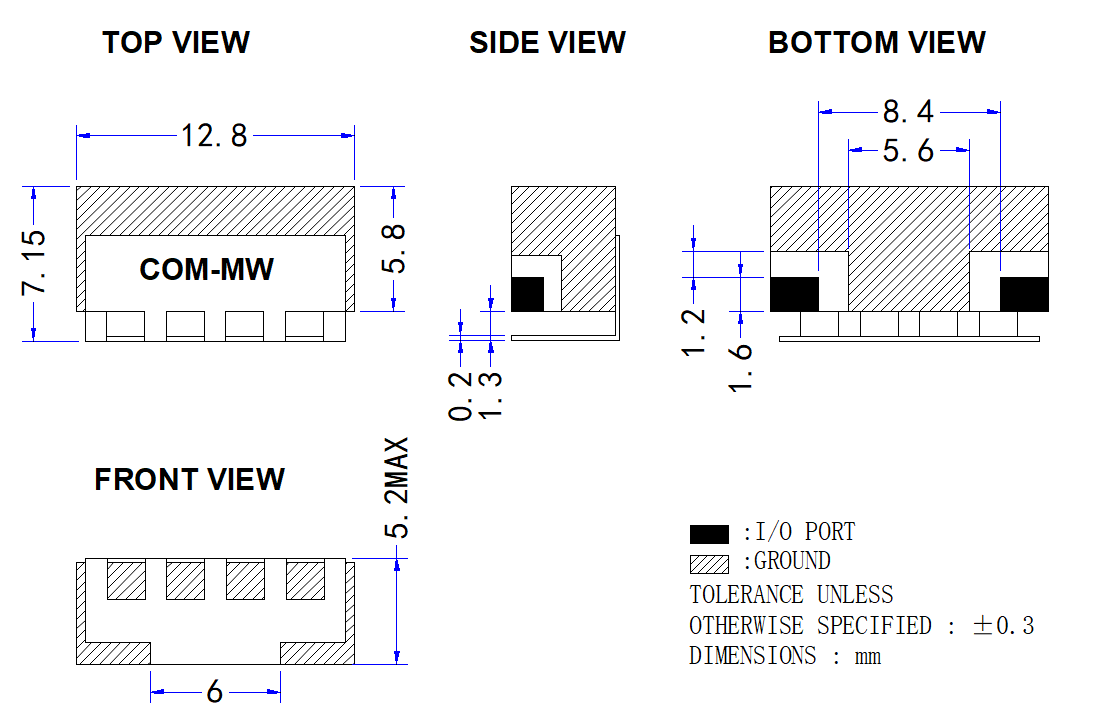

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

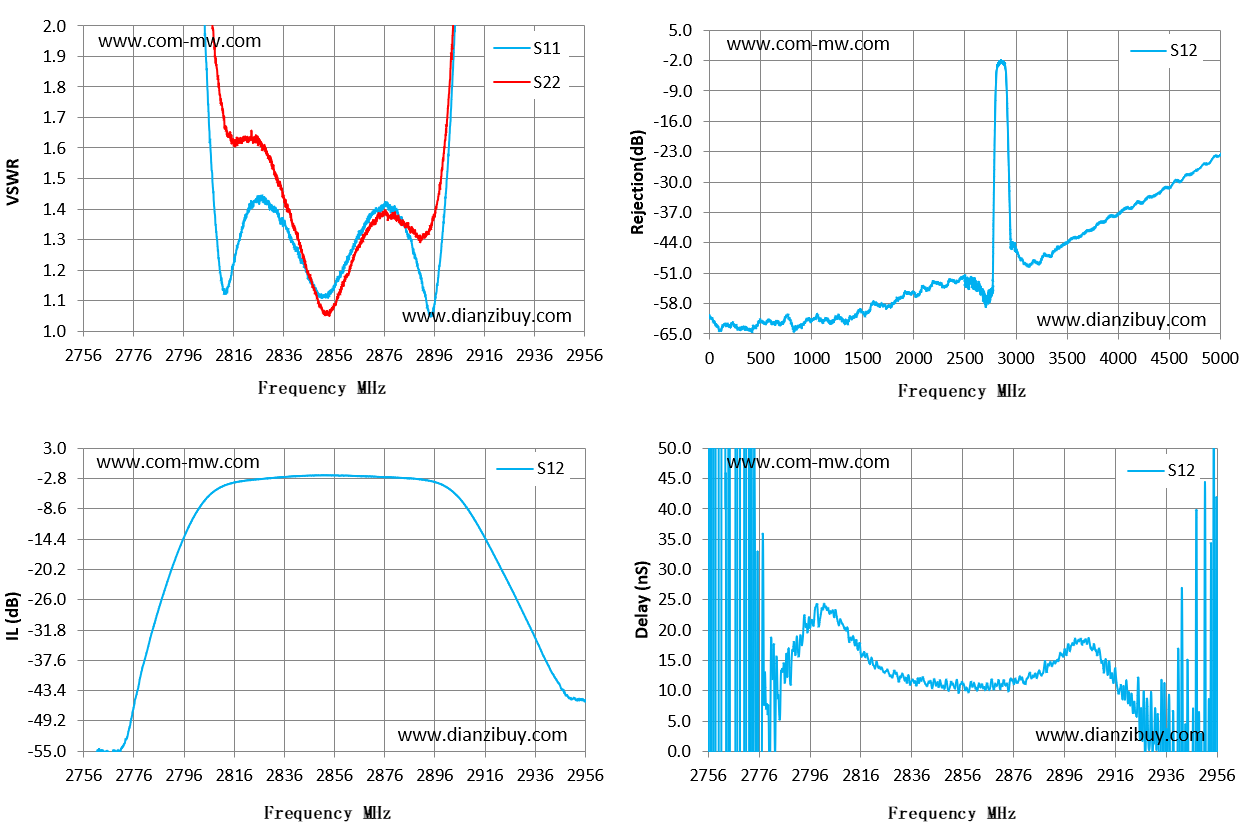

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2756 | 25.05 | 25.35 | -55.8 | -122.74 |
| 2770 | 19.12 | 13.41 | -54.92 | 810.19 |
| 2785 | 10.29 | 5.3 | -29.23 | 13.52 |
| 2799 | 3.53 | 2.82 | -10.94 | 23.47 |
| 2813 | 1.12 | 1.67 | -3.97 | 18.95 |
| 2827 | 1.43 | 1.62 | -2.87 | 12.89 |
| 2842 | 1.24 | 1.3 | -2.32 | 10.84 |
| 2856 | 1.14 | 1.08 | -2.21 | 11.24 |
| 2870 | 1.37 | 1.33 | -2.39 | 11.61 |
| 2885 | 1.33 | 1.35 | -2.73 | 12.19 |
| 2899 | 1.29 | 1.53 | -4 | 17.64 |
| 2913 | 4.82 | 4.59 | -11.62 | 12.61 |
| 2927 | 12.63 | 10.85 | -24.37 | 7.28 |
| 2942 | 25.05 | 16.51 | -39.34 | 12.83 |
| 2956 | 39.53 | 21.1 | -45.45 | 22.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
