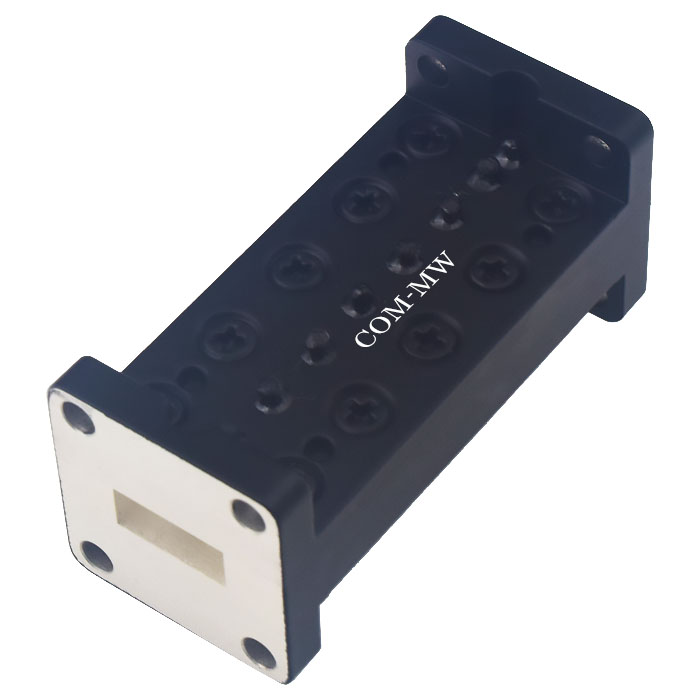

通带频率19.2~21.2GHz, DC-17.2GHz≥60dB, 23.2GHz≥60dB, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 19.2 | ~ | 21.2 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-17.2 | GHz≥ | 60 | dB | ||
| 带外抑制 | 23.2 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.3 |
| 接口形式 | 波导口 |

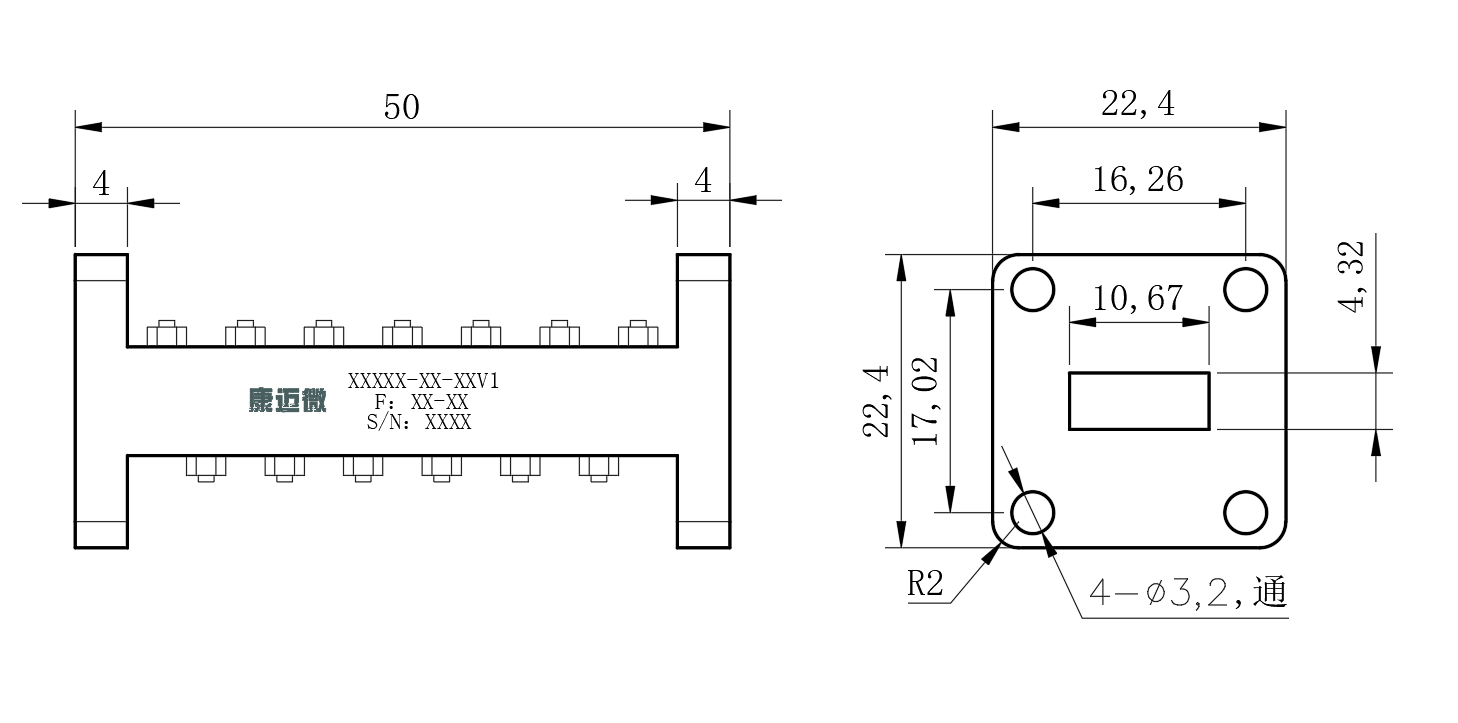

| 波导法兰型号 | FBP220 |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

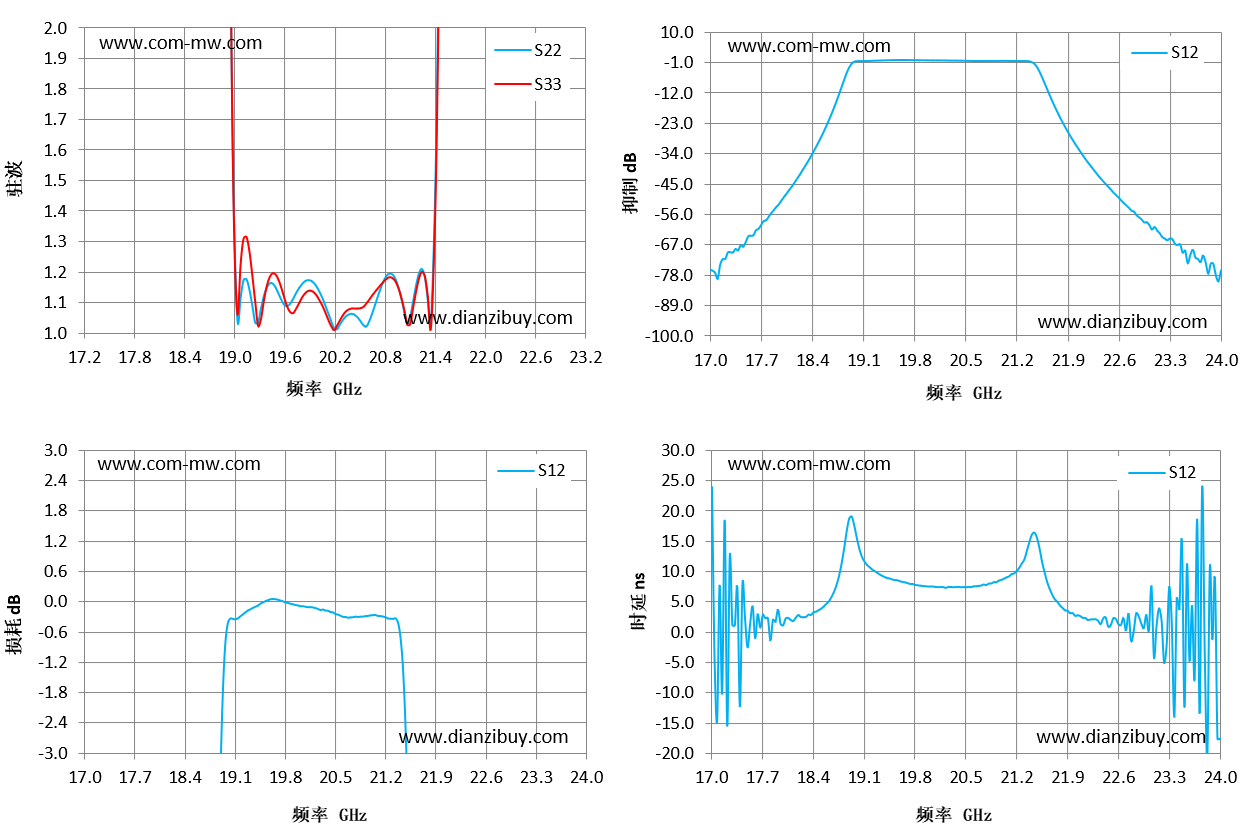

| 频率 GHz | S22 驻波 | S33 驻波 | S12 损耗 dB |
|---|---|---|---|
| 17.2 | 44.68 | 68.39 | -72.07 |
| 17.63 | 1185.8 | 82.41 | -61.63 |
| 18.06 | 102.45 | 47.66 | -48.32 |
| 18.49 | 53.7 | 31.57 | -30.59 |
| 18.91 | 5.46 | 5.34 | -3.56 |
| 19.34 | 1.08 | 1.05 | -0.15 |
| 19.77 | 1.15 | 1.1 | 0.01 |
| 20.2 | 1.01 | 1.01 | -0.12 |
| 20.63 | 1.04 | 1.11 | -0.3 |
| 21.06 | 1.03 | 1.03 | -0.27 |
| 21.49 | 4.05 | 3.69 | -2.54 |
| 21.91 | 196.04 | 367.44 | -25.88 |
| 22.34 | 379.79 | 2232.61 | -41.88 |
| 22.77 | 628.55 | 1728.97 | -53.54 |
| 23.2 | 772.68 | 711.88 | -64.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
