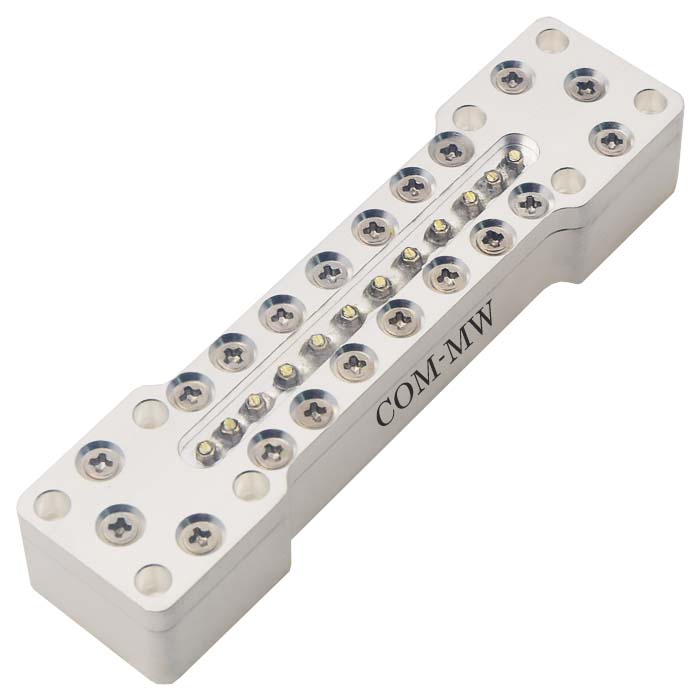

通带频率27.5~31.5GHz, 26-26.75GHz≥20dB, 34-35GHz≥30dB, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 27.5 | ~ | 31.5 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | 26-26.75 | GHz≥ | 20 | dB | ||
| 带外抑制 | 34-35 | GHz≥ | 30 | dB | ||
| 带外抑制 | 25-26 | GHz≥ | 30 | dB | ||
| 带外抑制 | 20-25 | GHz≥ | 50 | dB | ||
| 带外抑制 | 34-45 | GHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 波导口 |
| 波导口型号 | BJ320 |
| 波导法兰型号 | FBP320 |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

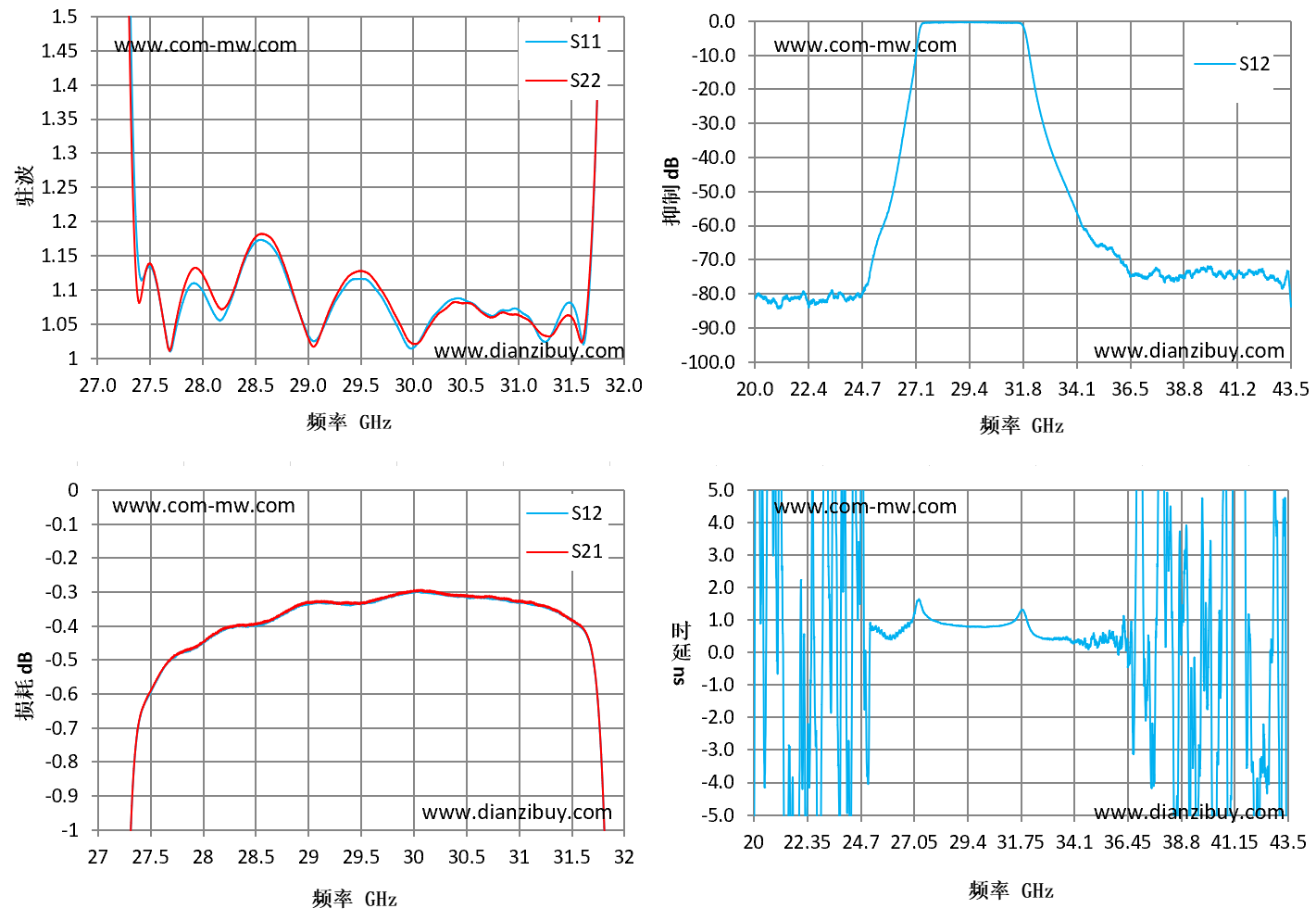

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB |
| 27 | 38 | 14.9 | -12.76 | -81.16 |
| 27.36 | 1.23 | 1.14 | -0.75 | -81.26 |
| 27.71 | 1.02 | 1.02 | -0.49 | -79.52 |
| 28.07 | 1.08 | 1.1 | -0.43 | -75.12 |
| 28.43 | 1.15 | 1.16 | -0.4 | -24.63 |
| 28.79 | 1.12 | 1.13 | -0.36 | -0.38 |
| 29.14 | 1.04 | 1.04 | -0.33 | -0.39 |
| 29.5 | 1.12 | 1.13 | -0.33 | -1.29 |
| 29.86 | 1.04 | 1.05 | -0.31 | -45.35 |
| 30.21 | 1.07 | 1.06 | -0.3 | -65.7 |
| 30.57 | 1.08 | 1.08 | -0.31 | -74.45 |
| 30.93 | 1.07 | 1.06 | -0.33 | -75.33 |
| 31.29 | 1.03 | 1.03 | -0.35 | -74.59 |
| 31.64 | 1.04 | 1.06 | -0.42 | -73.74 |
| 32 | 7.7 | 6.5 | -4.78 | -83.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
