通带频率3.625~4.2GHz, 3.55-3.6GHz≥32dB, 4.3GHz≥40dB, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率，高矩形系数。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.625 | ~ | 4.2 | GHz |
| 通带损耗 | / | / | 0.4 | 0.8 | dB | |
| 带外抑制 | 3.55-3.6 | GHz≥ | 32 | 40 | dB | |
| 带外抑制 | 4.3 | GHz≥ | 40 | 45 | dB | |
| 通带驻波 | / | / | 1.35 |
| 接口形式 | 波导口 |
| 波导法兰型号 | CPR229g/CPR229f |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 输入/输出端 | CPR229g(槽)/CPR229f(平) |

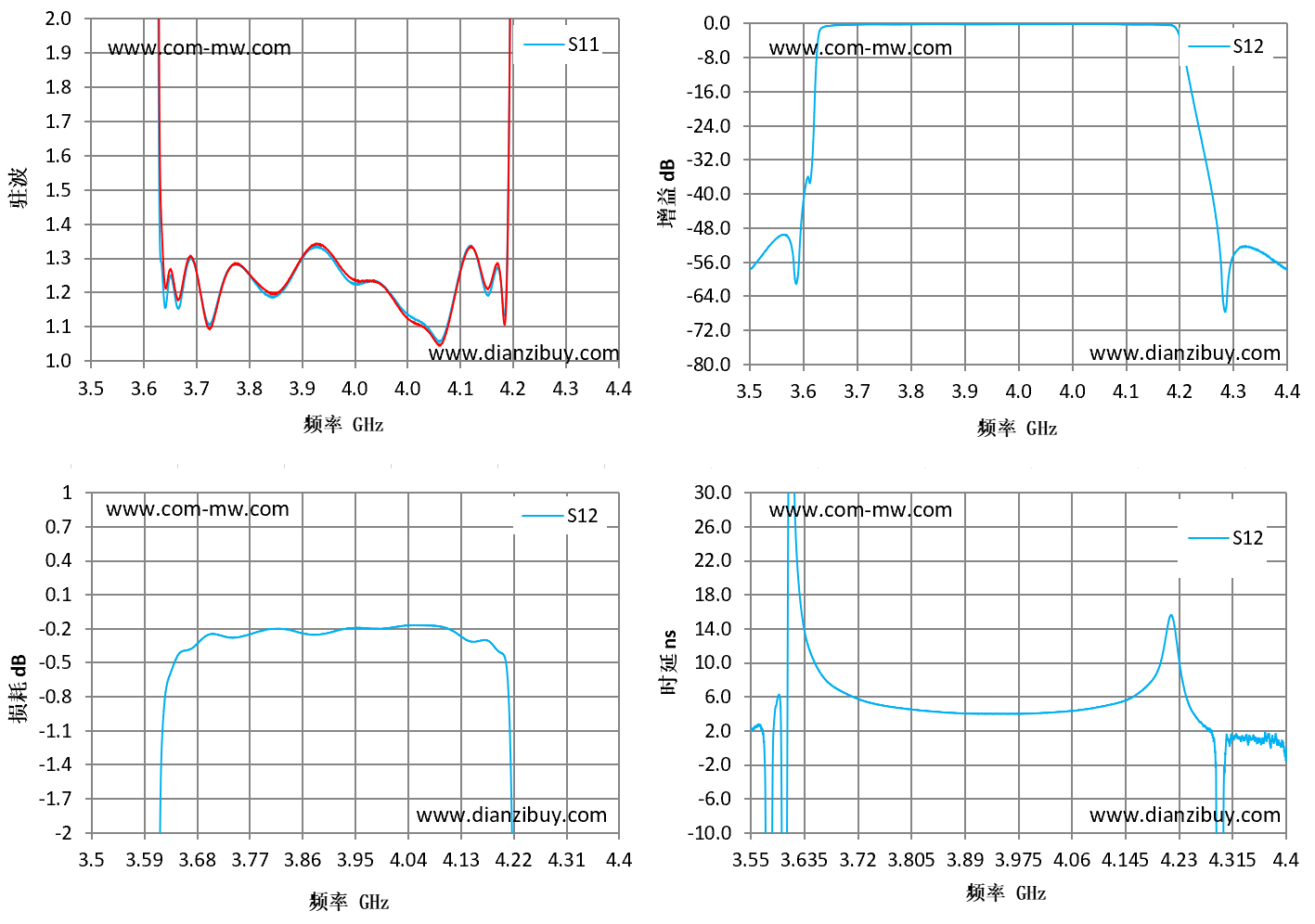

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 3.5 | 594.14 | 601.99 | -57.8 |
| 3.56 | 170.56 | 262.15 | -49.72 |
| 3.63 | 1.19 | 1.23 | -0.66 |
| 3.69 | 1.17 | 1.17 | -0.29 |
| 3.76 | 1.27 | 1.27 | -0.27 |
| 3.82 | 1.19 | 1.2 | -0.2 |
| 3.89 | 1.33 | 1.34 | -0.25 |
| 3.95 | 1.22 | 1.24 | -0.2 |
| 4.01 | 1.2 | 1.2 | -0.19 |
| 4.08 | 1.08 | 1.08 | -0.17 |
| 4.14 | 1.32 | 1.32 | -0.3 |
| 4.21 | 1.34 | 1.3 | -0.64 |
| 4.27 | 140.64 | 127.69 | -36.54 |
| 4.34 | 232.39 | 251.84 | -52.73 |
| 4.4 | 207.73 | 324.48 | -57.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
