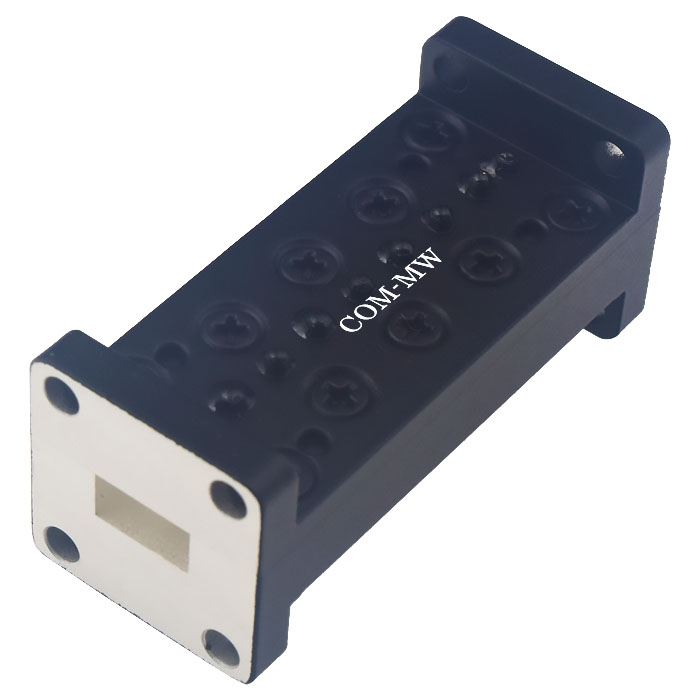

通带频率29~31GHz, DC-27GHz≥60dB, 33GHz≥60dB, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 29 | ~ | 31 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-27 | GHz≥ | 60 | dB | ||
| 带外抑制 | 33 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.3 |
| 接口形式 | 波导口 |

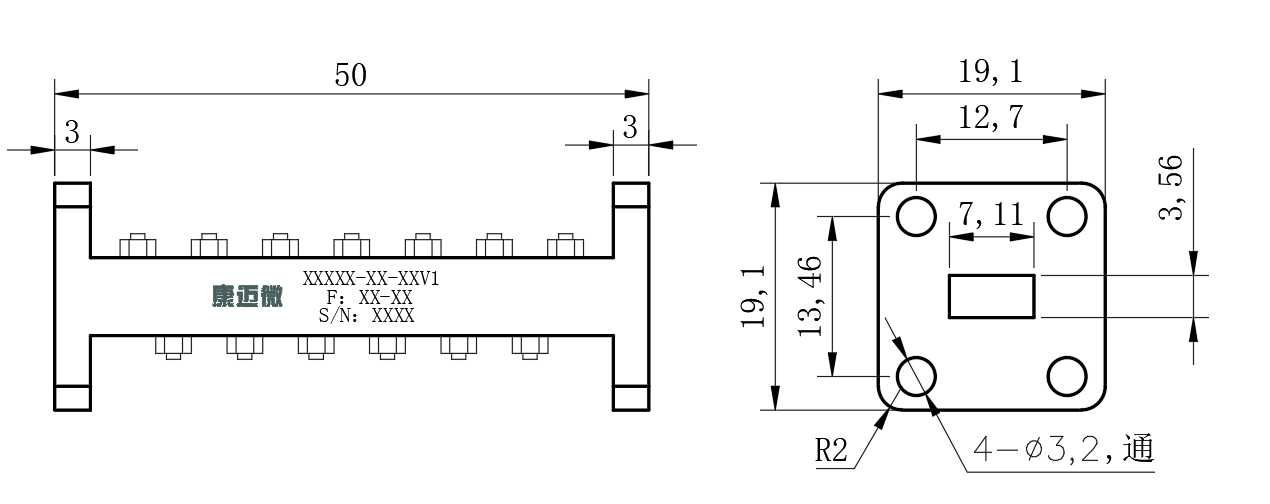

| 波导法兰型号 | FBP320 |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

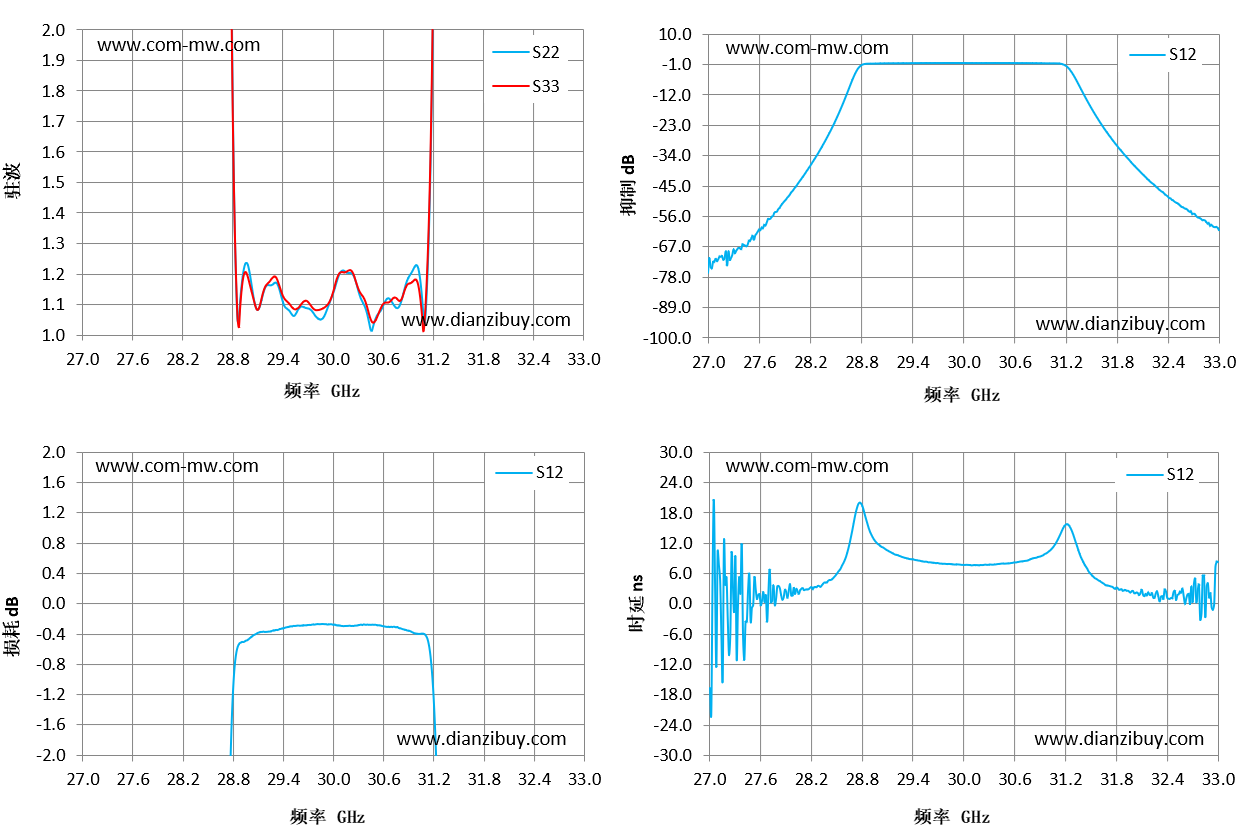

| 频率 GHz | S22 驻波 | S33 驻波 | S12 损耗 dB |
|---|---|---|---|
| 27 | 371.17 | 1242.65 | -76.37 |
| 27.43 | 230.64 | 295.58 | -66.22 |
| 27.86 | 167.88 | 101.12 | -52.02 |
| 28.29 | 176.86 | 45.36 | -33.16 |
| 28.71 | 7.36 | 6.68 | -5.31 |
| 29.14 | 1.1 | 1.1 | -0.38 |
| 29.57 | 1.07 | 1.09 | -0.3 |
| 30 | 1.13 | 1.14 | -0.29 |
| 30.43 | 1.05 | 1.08 | -0.28 |
| 30.86 | 1.15 | 1.15 | -0.35 |
| 31.29 | 6.92 | 6.48 | -4.6 |
| 31.71 | 787.29 | 47.97 | -26.53 |
| 32.14 | 1433.38 | 64.91 | -41.38 |
| 32.57 | 1696.7 | 67.85 | -52.5 |
| 33 | 128.86 | 82.44 | -60.9 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
