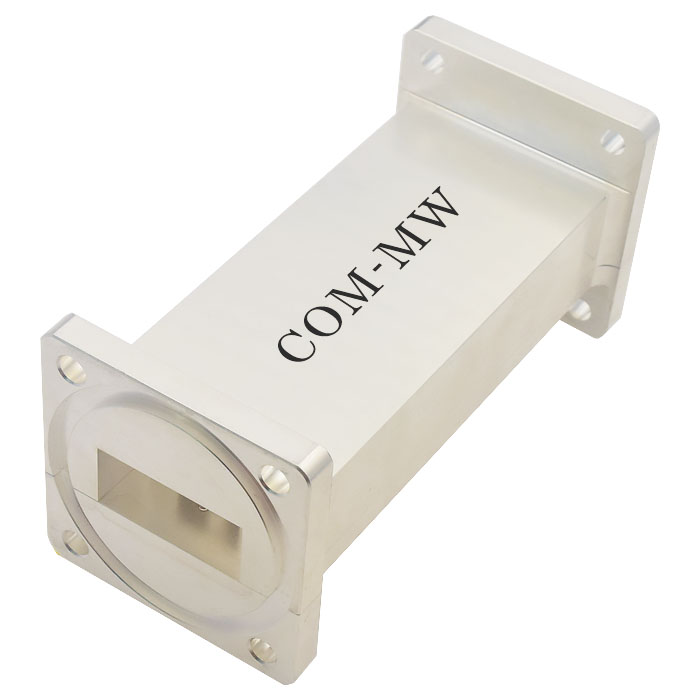

通带频率9270~9470MHz, DC-8.9GHz≥50dB, 9.9-18.9GHz≥50dB, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9270 | ~ | 9470 | MHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-8.9 | GHz≥ | 50 | dB | ||
| 带外抑制 | 9.9-18.9 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.3 |

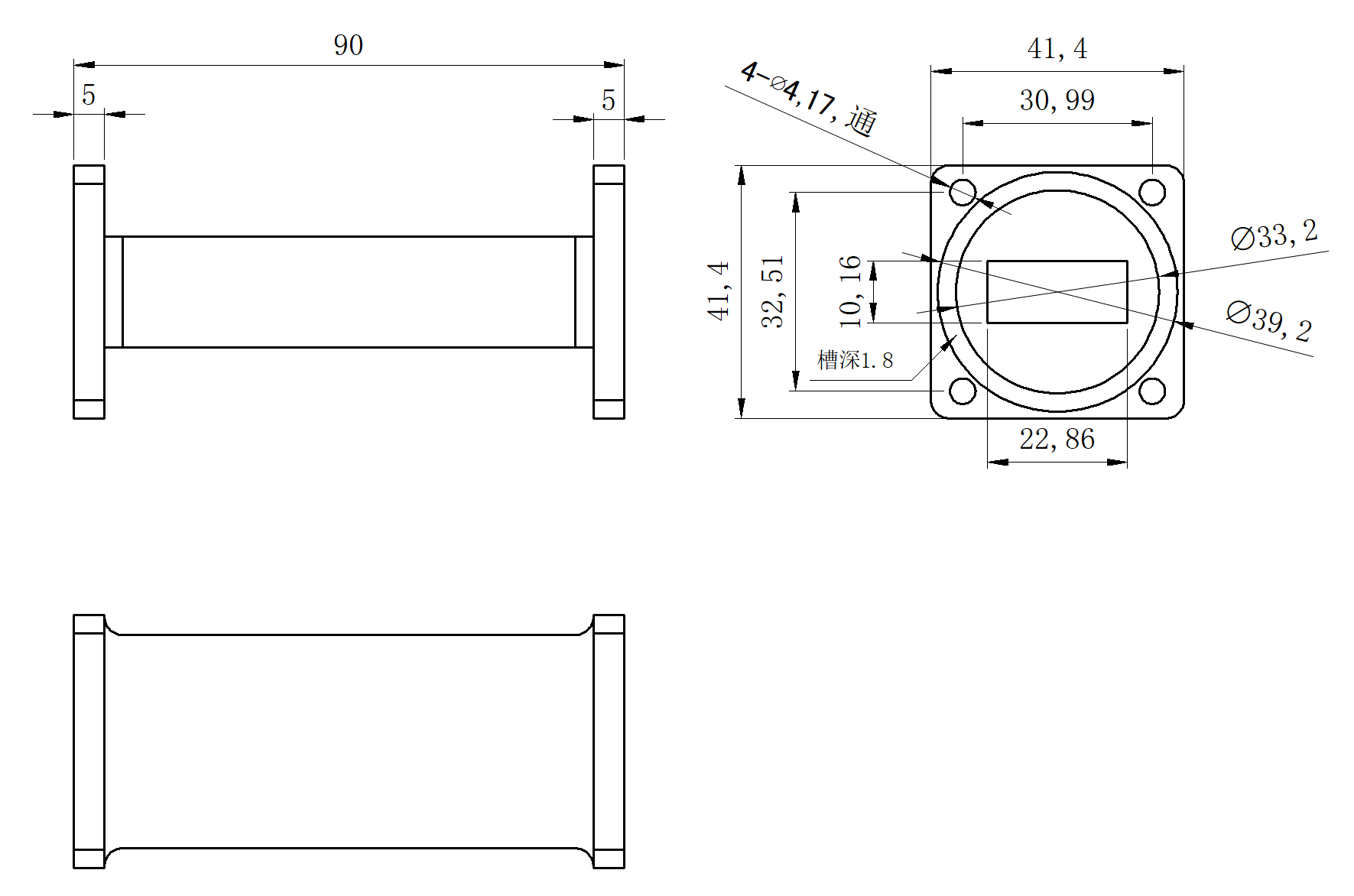

| 接口形式 | 波导口 |
| 波导口型号 | BJ100 |
| 表面 | 镀银 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 峰值功率1000W，占空比10%，脉宽500uS |

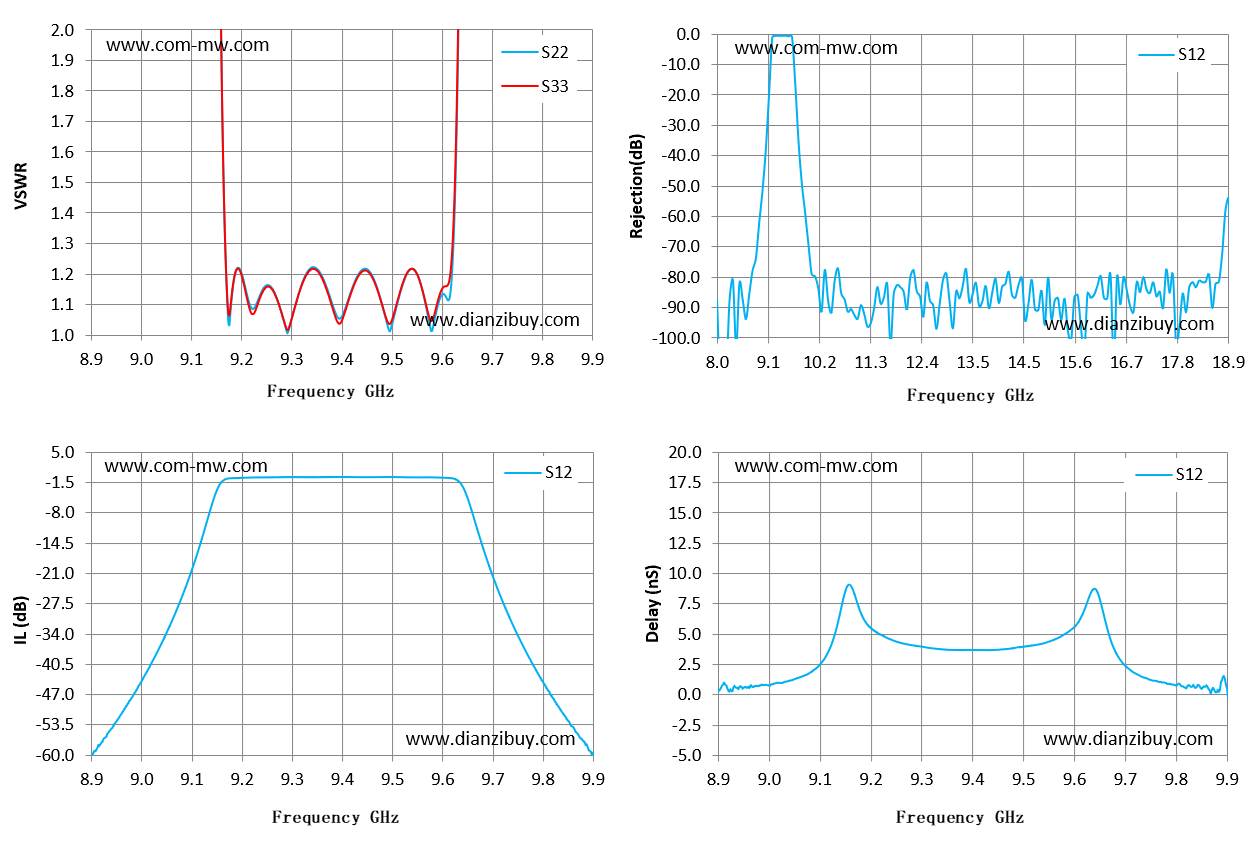

| Frequency GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
| 8.9 | 2608.62 | 284.99 | -60.2 | 0.3 |
| 8.97 | 463.43 | 284.1 | -49.45 | 0.64 |
| 9.04 | 195.17 | 192.18 | -35.98 | 1.17 |
| 9.11 | 55.42 | 48.97 | -17.06 | 3.04 |
| 9.19 | 1.21 | 1.21 | -0.51 | 5.98 |
| 9.26 | 1.15 | 1.15 | -0.35 | 4.27 |
| 9.33 | 1.2 | 1.2 | -0.32 | 3.79 |
| 9.4 | 1.06 | 1.05 | -0.28 | 3.7 |
| 9.47 | 1.16 | 1.15 | -0.3 | 3.79 |
| 9.54 | 1.22 | 1.22 | -0.35 | 4.25 |
| 9.61 | 1.12 | 1.16 | -0.48 | 6.15 |
| 9.69 | 81.15 | 81.41 | -18.81 | 2.89 |
| 9.76 | 1253.75 | 230.41 | -36.69 | 1.15 |
| 9.83 | 1157.33 | 487.11 | -49.56 | 0.66 |
| 9.9 | 520.97 | 353.04 | -59.45 | 0.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
