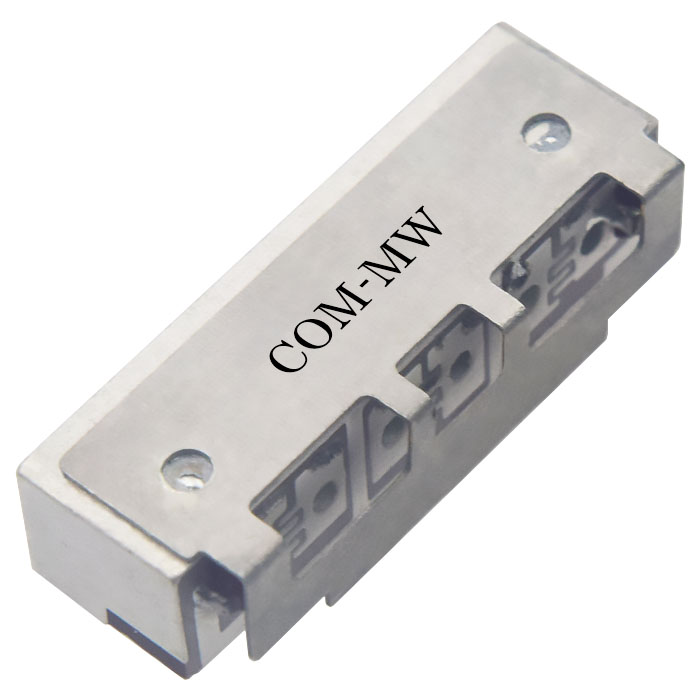

通带频率990~1130MHz, DC-950MHz≥25dB, 1170-1250MHz≥25dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 990 | ~ | 1130 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-950 | MHz≥ | 25 | dB | ||
| 带外抑制 | 1170-1250 | MHz≥ | 25 | dB | ||
| 通带驻波 | / | / | 2 |

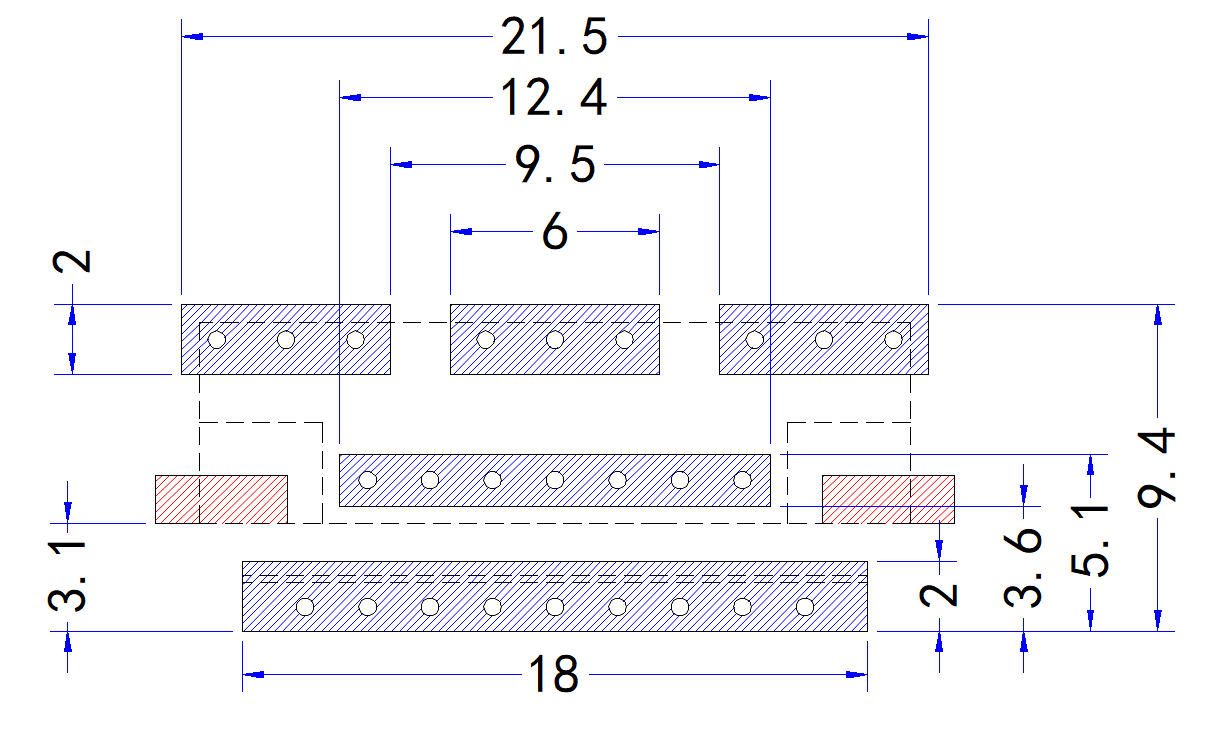

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 带宽 | -1dB≥140MHz |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |

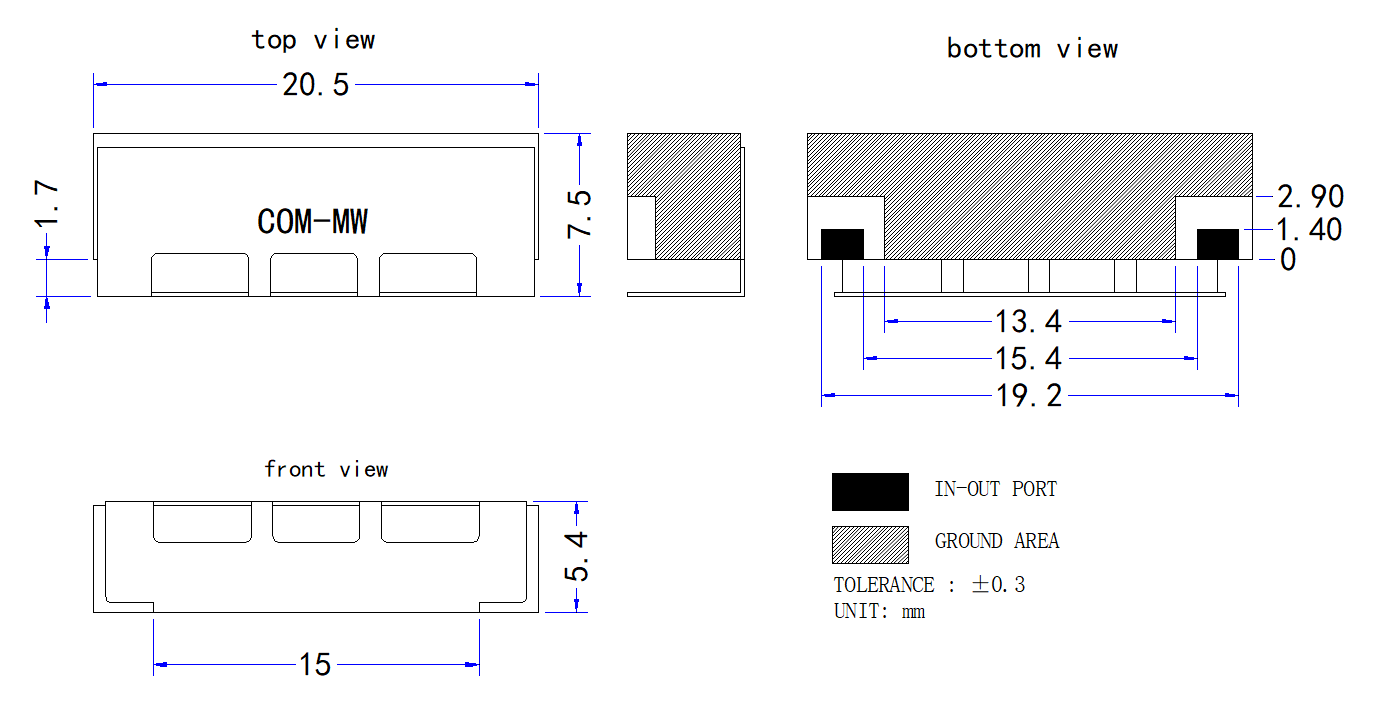

| 其它 | 重量小于20g |

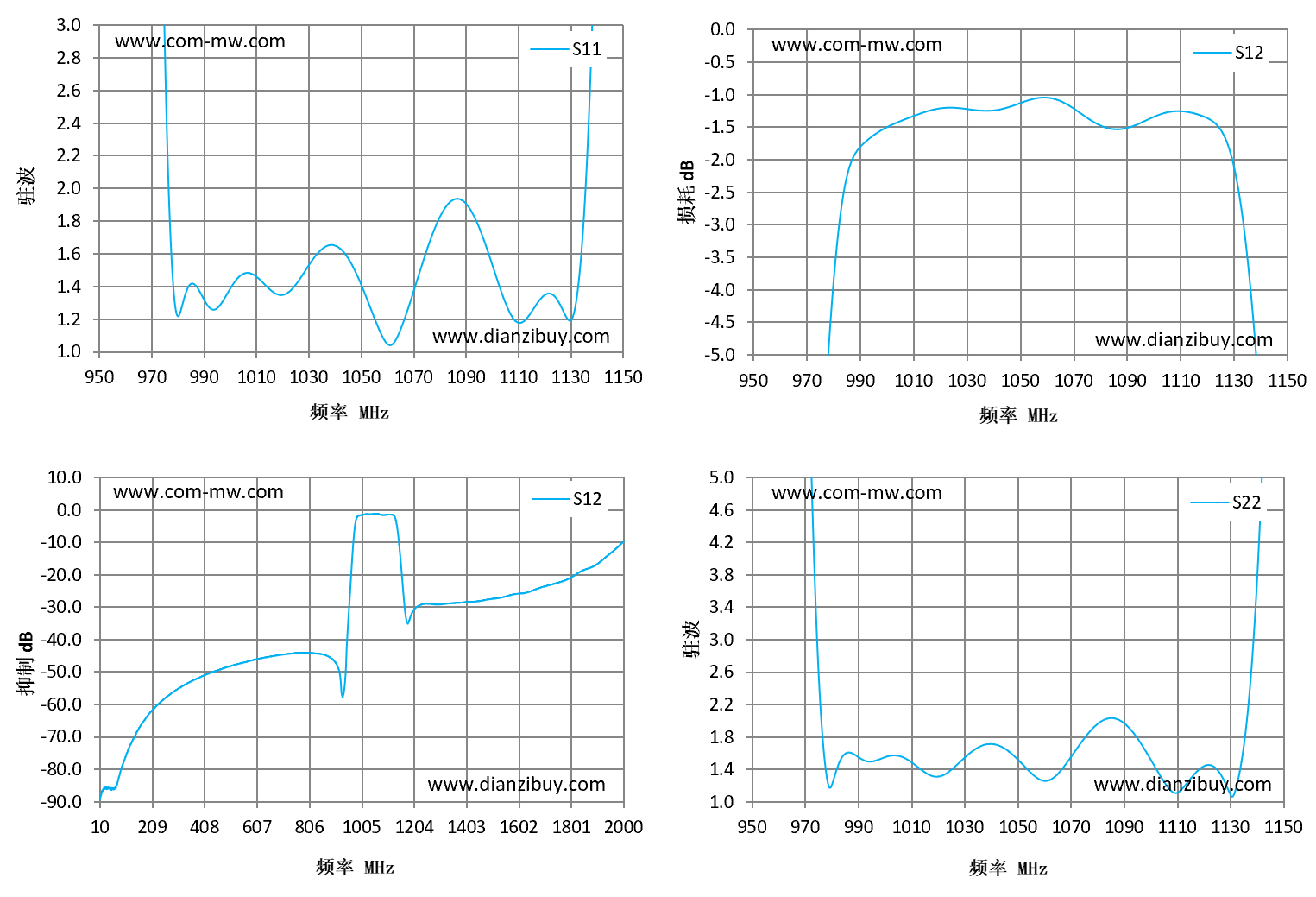

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 950 | 36.51 | -38.31 | -38.4 | 35.96 |
| 964 | 18.51 | -20.17 | -20.17 | 18.18 |
| 979 | 1.29 | -4.61 | -4.56 | 1.21 |
| 993 | 1.26 | -1.73 | -1.7 | 1.51 |
| 1007 | 1.48 | -1.41 | -1.38 | 1.55 |
| 1021 | 1.35 | -1.21 | -1.21 | 1.31 |
| 1036 | 1.64 | -1.25 | -1.25 | 1.68 |
| 1050 | 1.42 | -1.13 | -1.13 | 1.53 |
| 1064 | 1.09 | -1.08 | -1.08 | 1.3 |
| 1079 | 1.78 | -1.42 | -1.45 | 1.92 |
| 1093 | 1.84 | -1.47 | -1.48 | 1.88 |
| 1107 | 1.23 | -1.3 | -1.26 | 1.17 |
| 1121 | 1.35 | -1.4 | -1.37 | 1.45 |
| 1136 | 2.05 | -3.83 | -3.77 | 1.85 |
| 1150 | 15.58 | -13.5 | -13.56 | 13.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
