通带频率1225~1235MHz, DC-1195MHz≥30dB, 1265-2200MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1225 | ~ | 1235 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1195 | MHz≥ | 30 | dB | ||
| 带外抑制 | 1265-2200 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

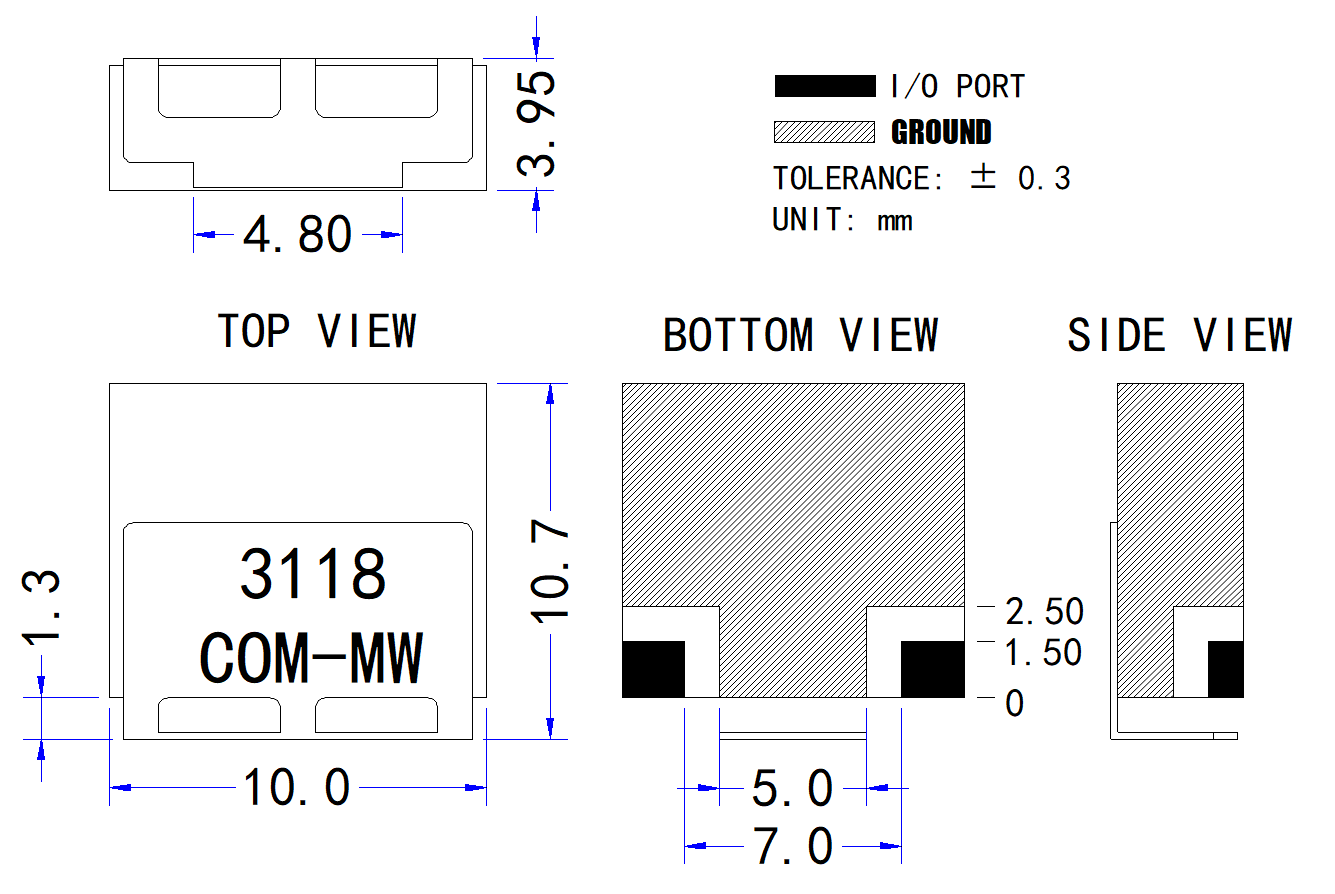

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |

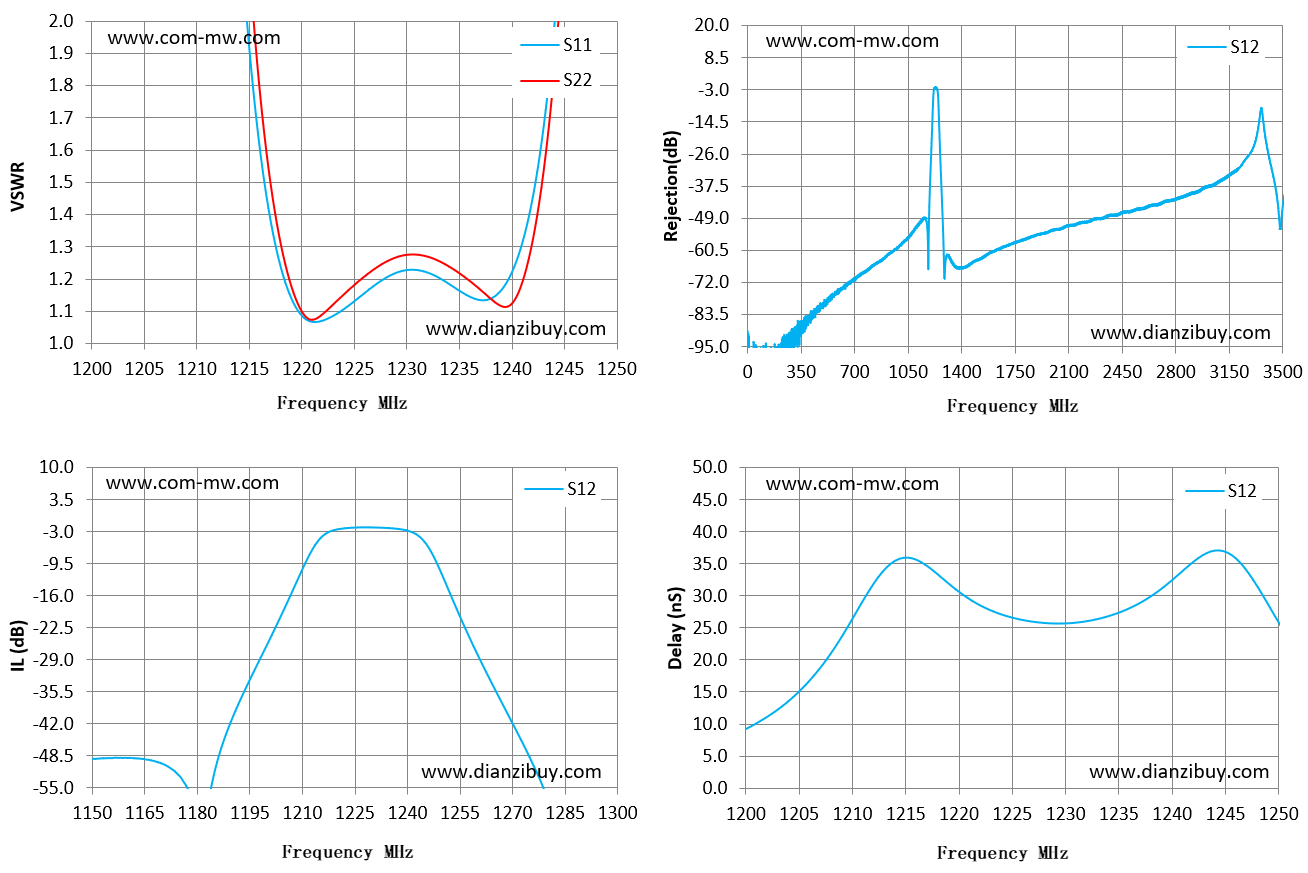

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1200 | 20.21 | 31.07 | -26.35 | 8.89 |
| 1204 | 13.73 | 20.51 | -20.47 | 13.04 |
| 1207 | 9.18 | 13.05 | -15.57 | 18.42 |
| 1211 | 4.59 | 5.89 | -9.37 | 28.75 |
| 1214 | 2.53 | 2.99 | -5.71 | 35.04 |
| 1218 | 1.29 | 1.37 | -3.03 | 33.88 |
| 1221 | 1.07 | 1.07 | -2.42 | 29.67 |
| 1225 | 1.13 | 1.18 | -2.17 | 26.68 |
| 1229 | 1.22 | 1.27 | -2.12 | 25.69 |
| 1232 | 1.22 | 1.27 | -2.17 | 25.94 |
| 1236 | 1.15 | 1.2 | -2.32 | 27.78 |
| 1239 | 1.16 | 1.12 | -2.6 | 30.87 |
| 1243 | 1.62 | 1.48 | -3.68 | 36.28 |
| 1246 | 2.72 | 2.6 | -5.78 | 36.32 |
| 1250 | 6.35 | 6.53 | -11.35 | 26.92 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
