通带频率1200~1300MHz, DC-1150MHz≥40dB, 1350MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1200 | ~ | 1300 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-1150 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1350 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | ||||
| 回波损耗 | / | / | -14 | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

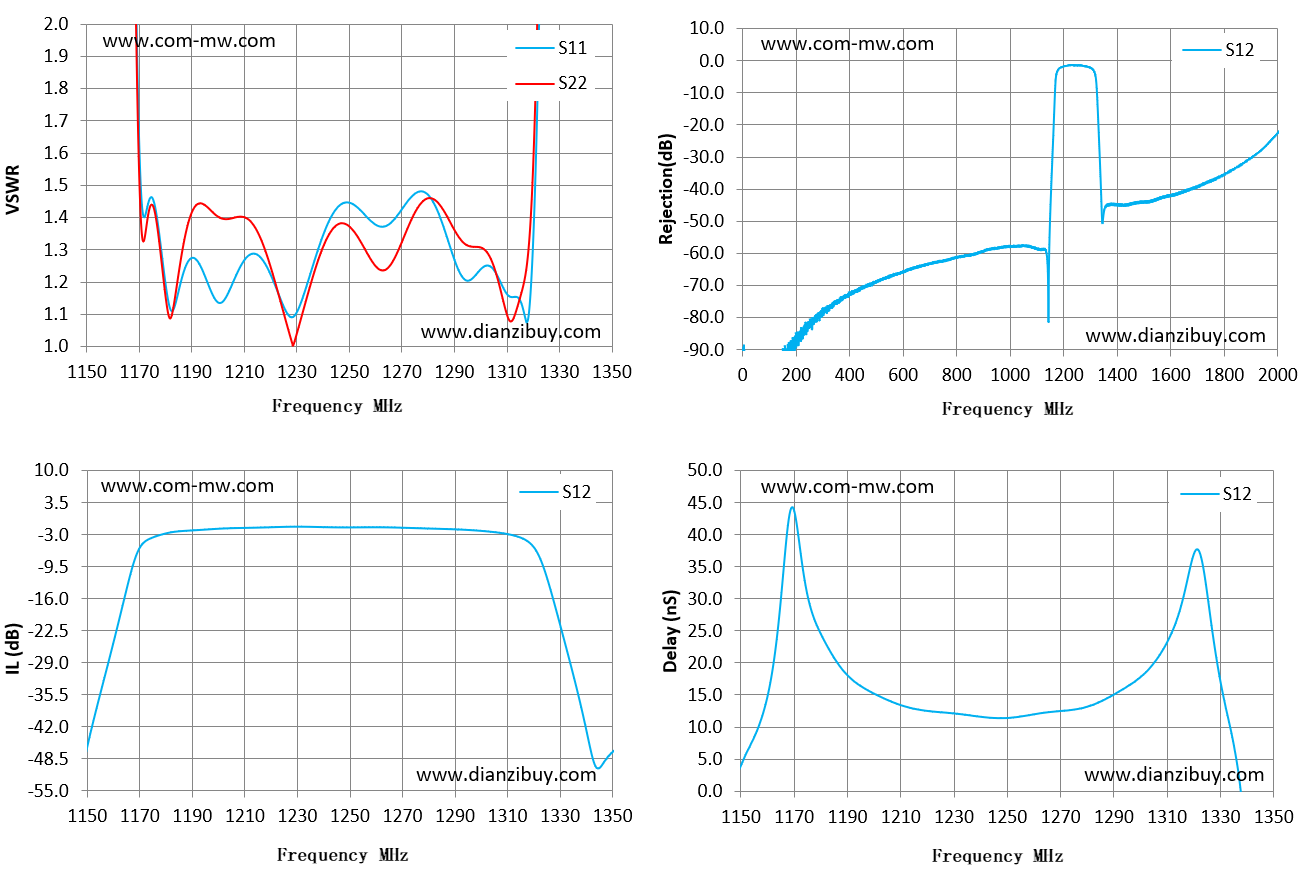

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1150 | 21.28 | 20.8 | -46.21 | 3.89 |
| 1164 | 6.58 | 6.55 | -16.77 | 24.75 |
| 1179 | 1.27 | 1.24 | -2.9 | 25.64 |
| 1193 | 1.26 | 1.44 | -2.04 | 17.01 |
| 1207 | 1.22 | 1.4 | -1.65 | 13.88 |
| 1221 | 1.21 | 1.23 | -1.47 | 12.47 |
| 1236 | 1.24 | 1.21 | -1.41 | 11.83 |
| 1250 | 1.45 | 1.37 | -1.52 | 11.4 |
| 1264 | 1.37 | 1.24 | -1.51 | 12.23 |
| 1279 | 1.48 | 1.46 | -1.73 | 13.03 |
| 1293 | 1.22 | 1.33 | -1.97 | 15.74 |
| 1307 | 1.21 | 1.2 | -2.6 | 21.02 |
| 1321 | 1.55 | 1.8 | -6.29 | 37.69 |
| 1336 | 14.32 | 15.23 | -33.41 | 5 |
| 1350 | 28.35 | 30.06 | -47.23 | -4 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 支持245℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
