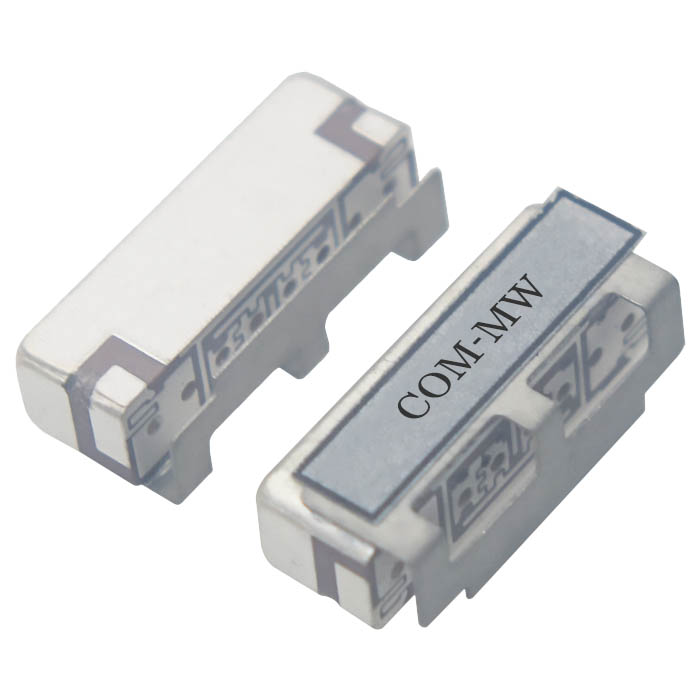

通带频率1200~1340MHz, DC-1.07GHz≥50dB, 1.47-1.8GHz≥50dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 1200 | ~ | 1340 | MHz | ||
| 通带损耗 | 2.2 | dB | ||||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | DC-1.07 | GHz≥ | 50 | dB | ||
| 带外抑制 | 1.47-1.8 | GHz≥ | 50 | dB | ||
| 通带驻波 | 1.5 | |||||
| 回波损耗 | / | / | dB |

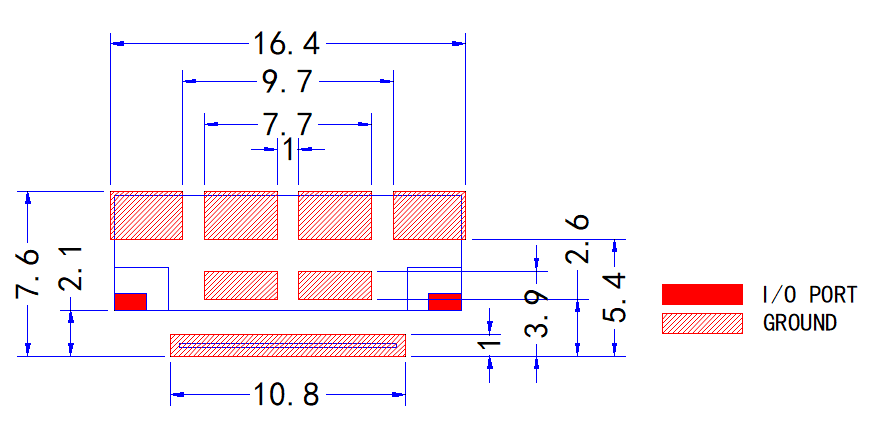

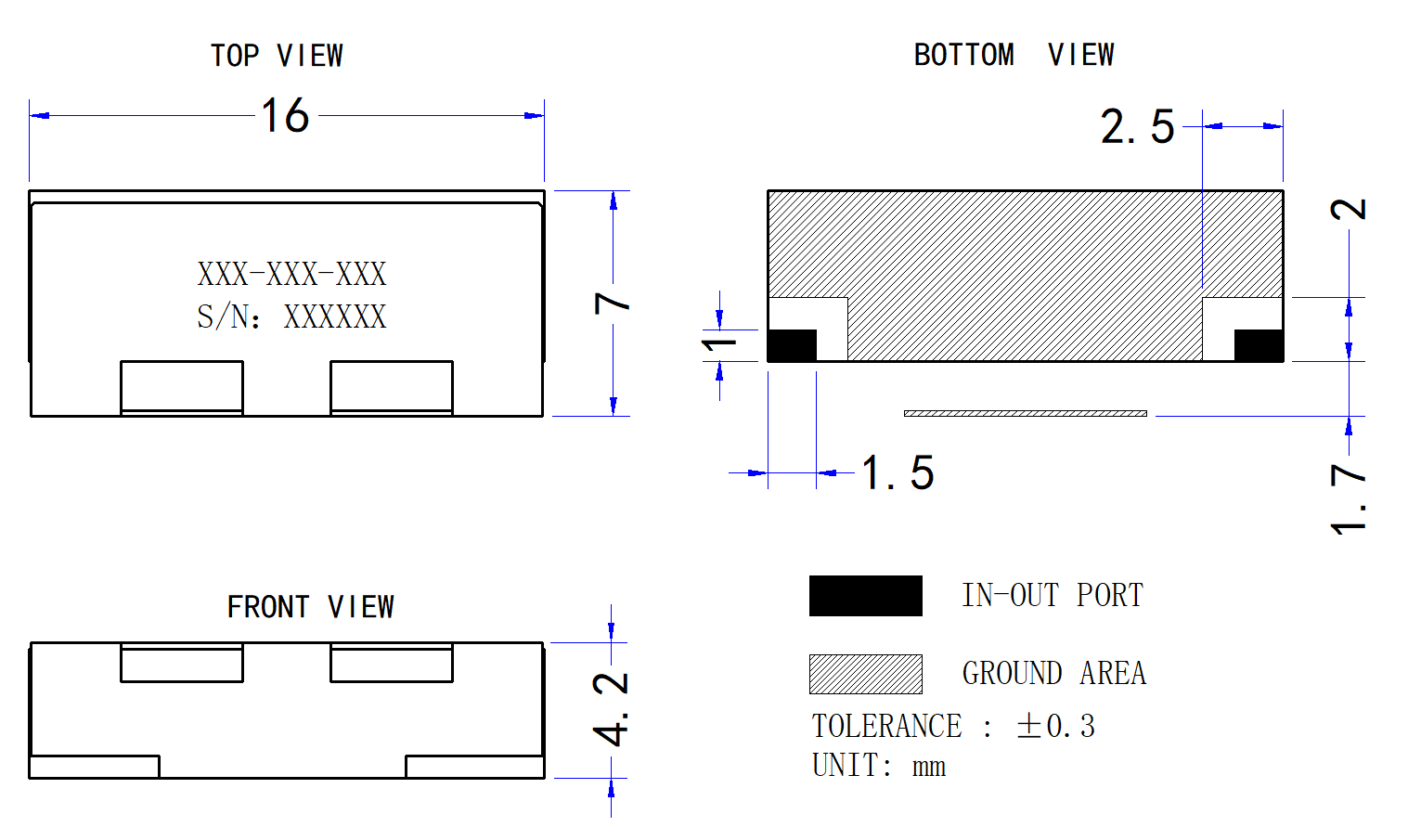

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 满足ROHS |

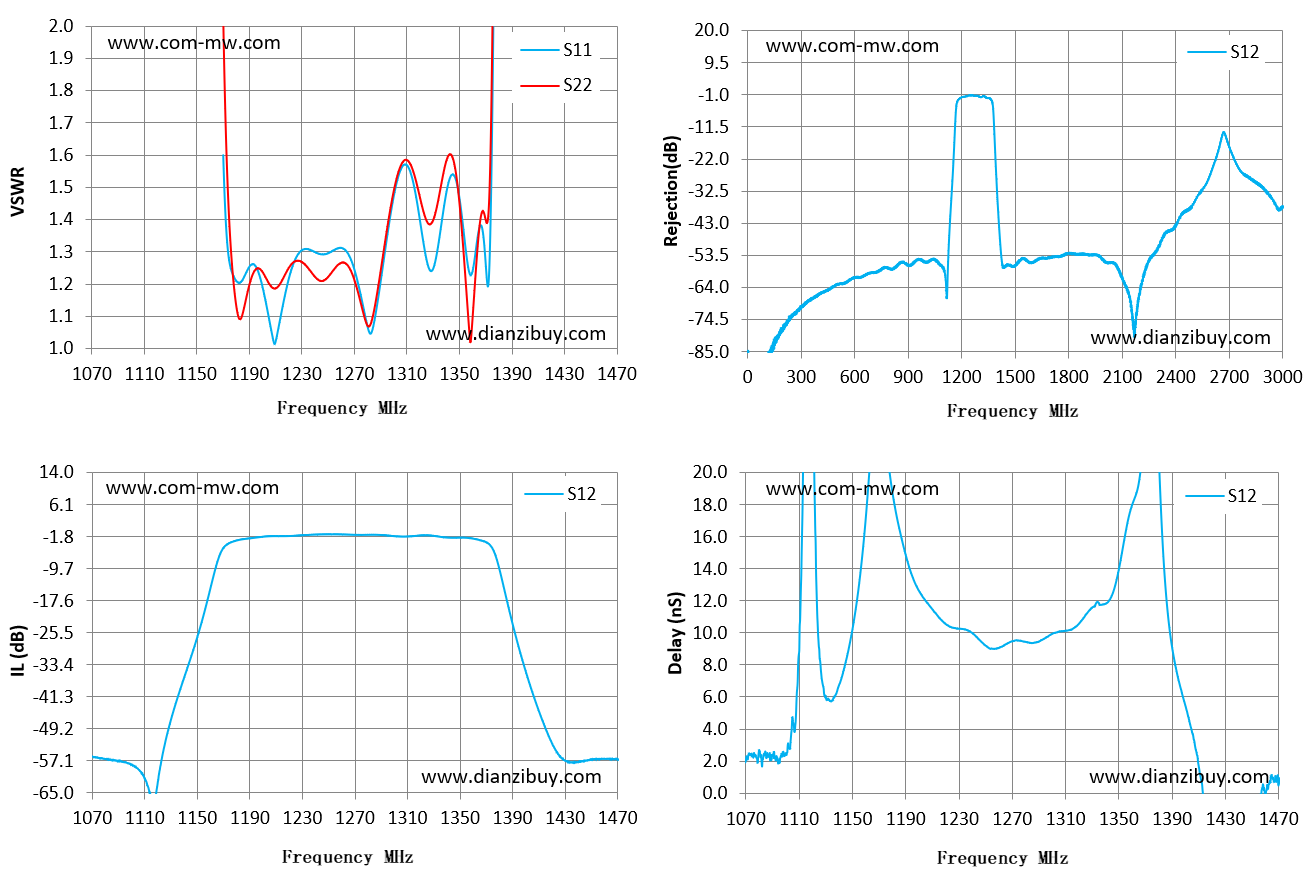

| Frequency MHz | S12 损耗 dB | S12 时延 ns |
|---|---|---|
| 1070 | -56.02 | 2.1 |
| 1099 | -57.88 | 2.31 |
| 1127 | -50.72 | 7.17 |
| 1156 | -19.67 | 13.74 |
| 1184 | -2.47 | 17 |
| 1213 | -1.66 | 11.17 |
| 1241 | -1.28 | 9.93 |
| 1270 | -1.34 | 9.48 |
| 1299 | -1.63 | 9.89 |
| 1327 | -1.5 | 11.32 |
| 1356 | -2.1 | 16.6 |
| 1384 | -15.19 | 14 |
| 1413 | -47.2 | 0.21 |
| 1441 | -57.35 | -2.97 |
| 1470 | -56.72 | 0.47 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
