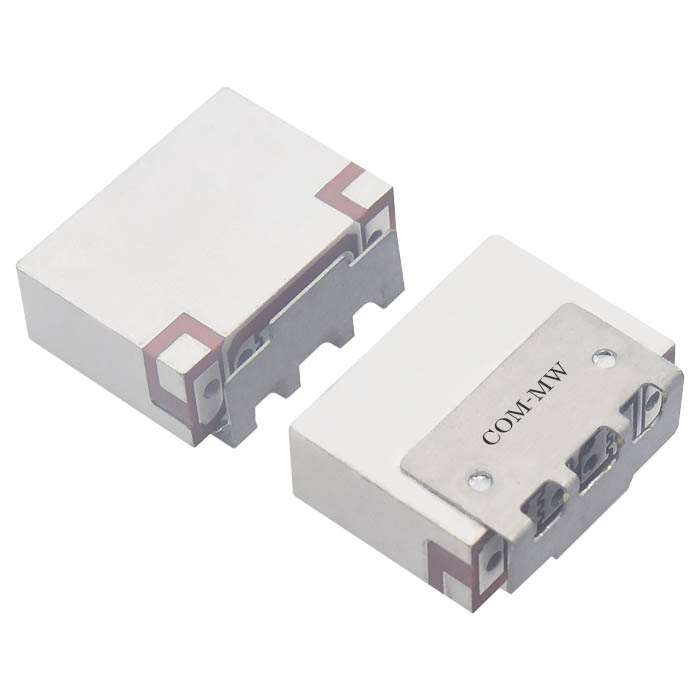

通带频率1310~1490MHz, DC-1210MHz≥45dBc, 1590MHz≥45dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1310 | ~ | 1490 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-1210 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 1590 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

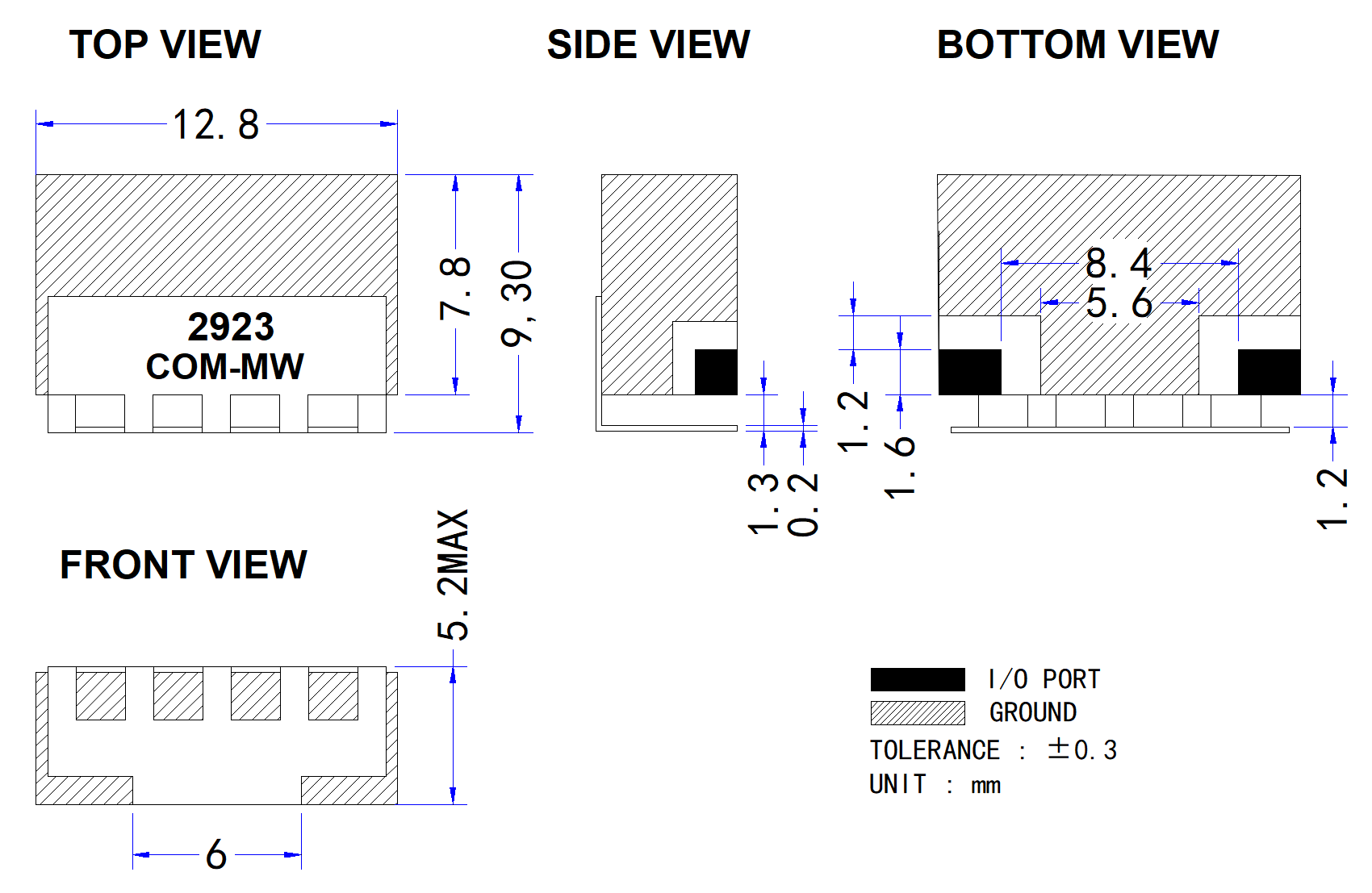

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

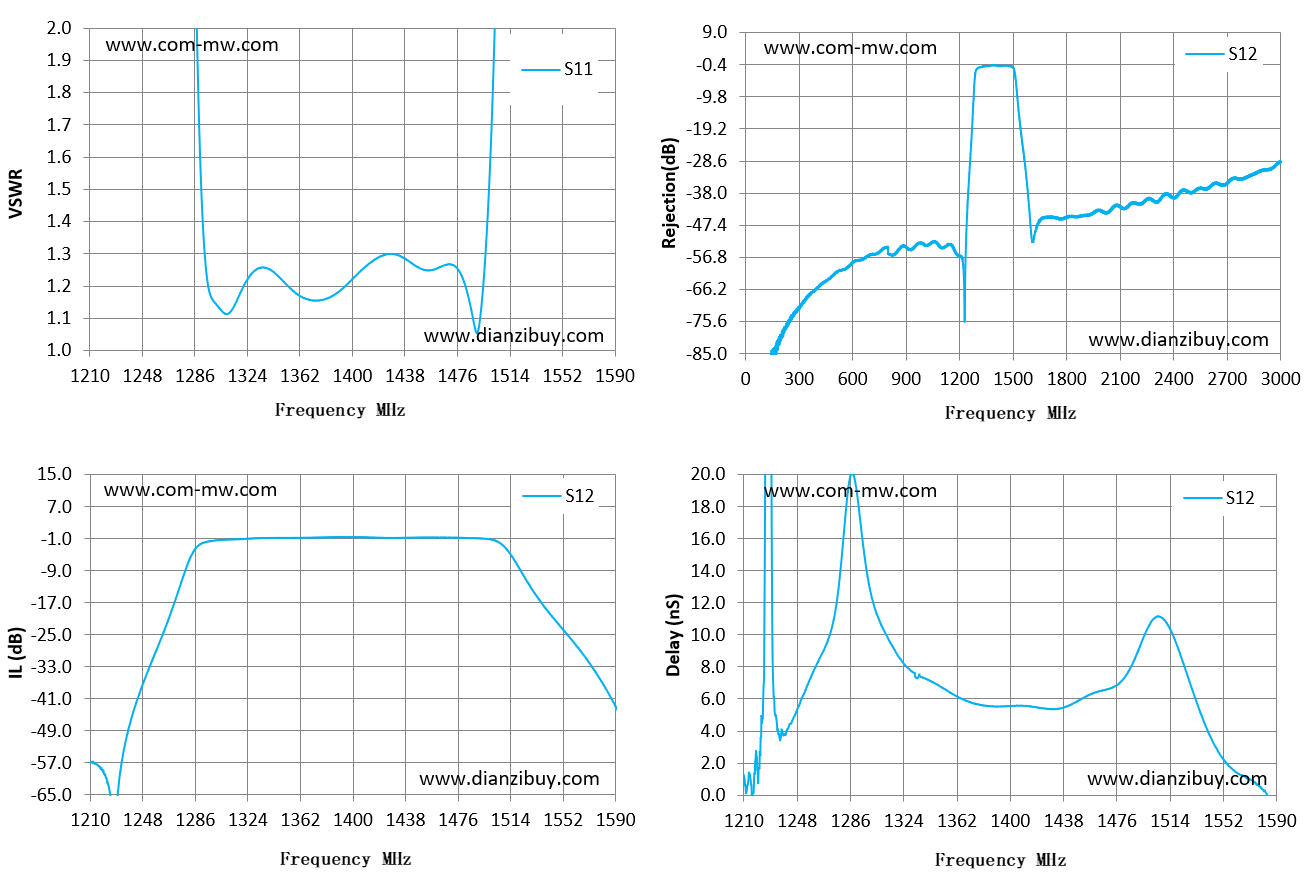

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 1210 | 85.28 | -56.77 | 1.14 |
| 1237 | 40.39 | -49.57 | 4.09 |
| 1264 | 18.1 | -23.55 | 8.52 |
| 1291 | 1.47 | -2.15 | 18.63 |
| 1319 | 1.18 | -1.11 | 8.84 |
| 1346 | 1.23 | -0.8 | 6.99 |
| 1373 | 1.16 | -0.74 | 5.75 |
| 1400 | 1.22 | -0.61 | 5.55 |
| 1427 | 1.3 | -0.8 | 5.38 |
| 1454 | 1.25 | -0.72 | 6.15 |
| 1481 | 1.21 | -0.81 | 7.27 |
| 1509 | 3.28 | -2.75 | 11.03 |
| 1536 | 29.43 | -16.76 | 5.1 |
| 1563 | 72.33 | -28.23 | 1.32 |
| 1590 | 121.39 | -42.78 | -1.38 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
