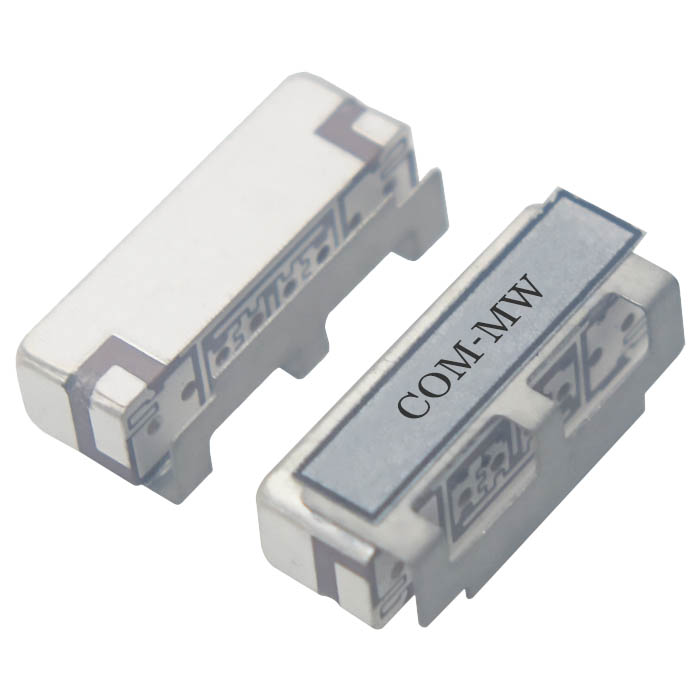

通带频率1400~1500MHz, DC-1350MHz≥40dB, 1550-2100MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1400 | ~ | 1500 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-1350 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1550-2100 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | ||||
| 回波损耗 | / | / | -14 | dB |

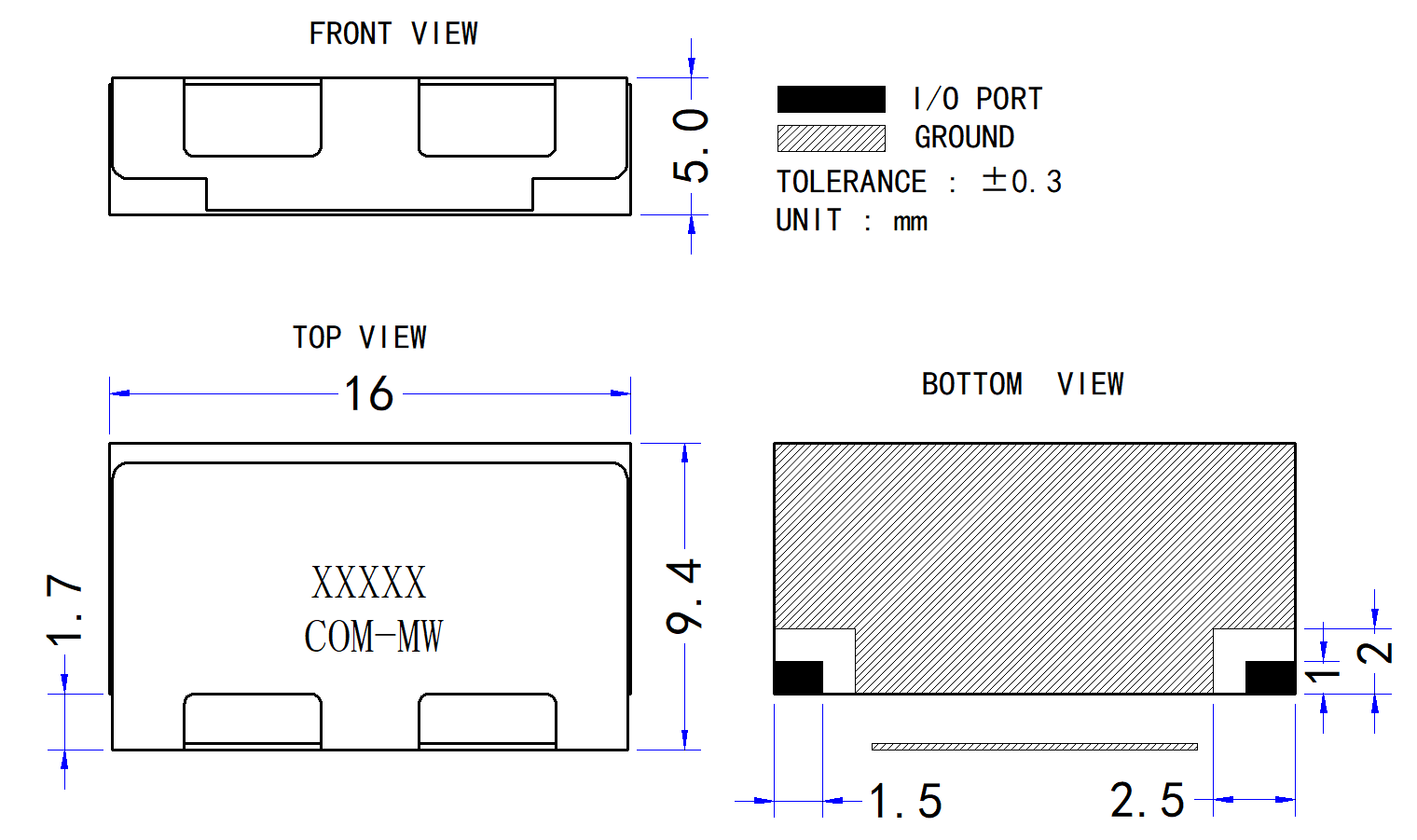

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

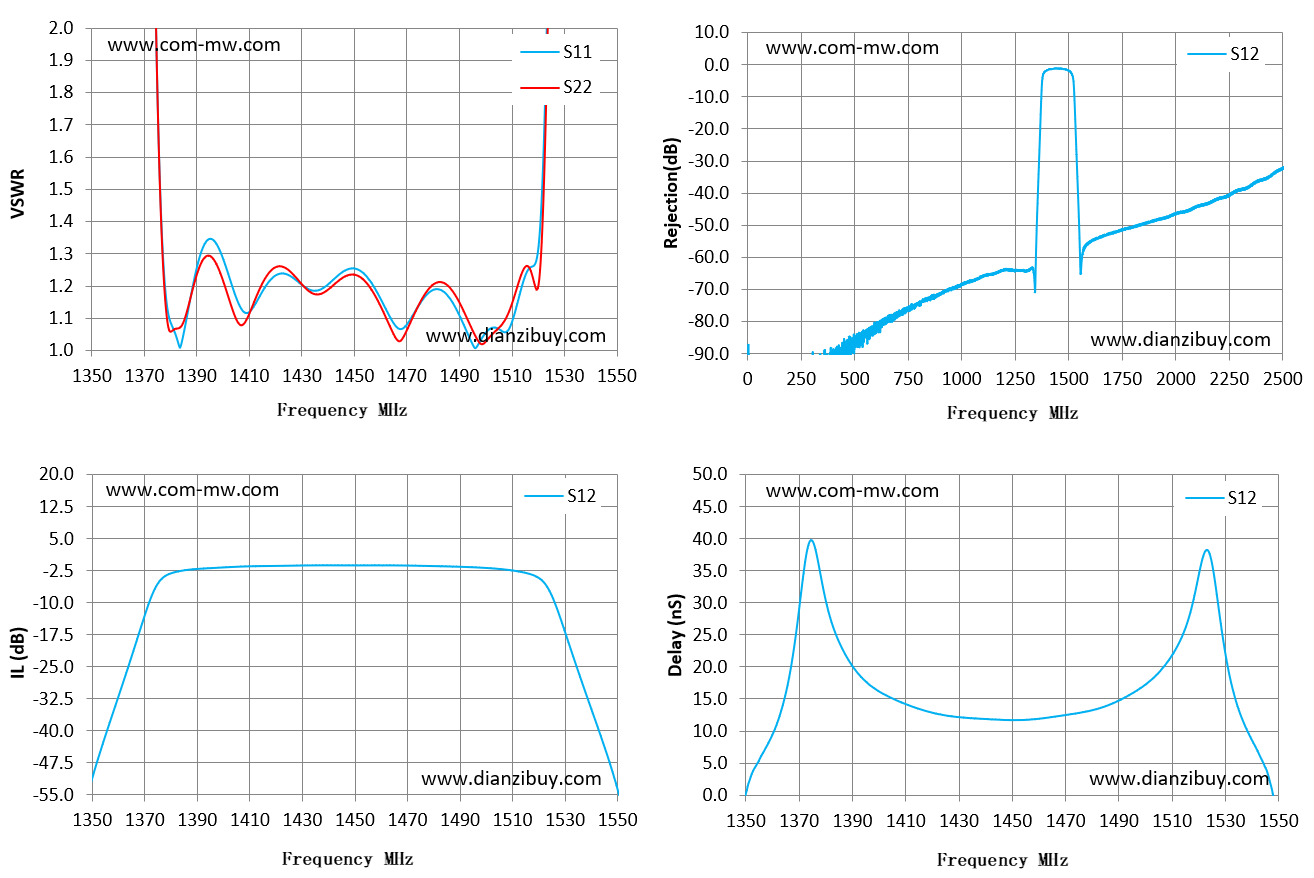

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1350 | 25.85 | 23.67 | -51.69 | -0.28 |
| 1364 | 11.22 | 11.43 | -24.77 | 14.01 |
| 1379 | 1.13 | 1.09 | -3.39 | 32.62 |
| 1393 | 1.33 | 1.29 | -1.96 | 18.57 |
| 1407 | 1.13 | 1.08 | -1.53 | 14.74 |
| 1421 | 1.24 | 1.26 | -1.36 | 12.77 |
| 1436 | 1.19 | 1.17 | -1.24 | 11.97 |
| 1450 | 1.25 | 1.24 | -1.25 | 11.7 |
| 1464 | 1.1 | 1.07 | -1.25 | 12.11 |
| 1479 | 1.18 | 1.2 | -1.4 | 13.12 |
| 1493 | 1.06 | 1.1 | -1.64 | 15.36 |
| 1507 | 1.06 | 1.09 | -2.21 | 20.07 |
| 1521 | 1.38 | 1.25 | -4.53 | 35.82 |
| 1536 | 14.37 | 14.82 | -27.41 | 12.44 |
| 1550 | 33.58 | 36.86 | -53.42 | -5.49 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 支持245℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
