通带频率1410~1590MHz, DC-1.2GHz≥45dB, 1.8-2.5GHz≥45dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1410 | ~ | 1590 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1.2 | GHz≥ | 45 | dB | ||
| 带外抑制 | 1.8-2.5 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

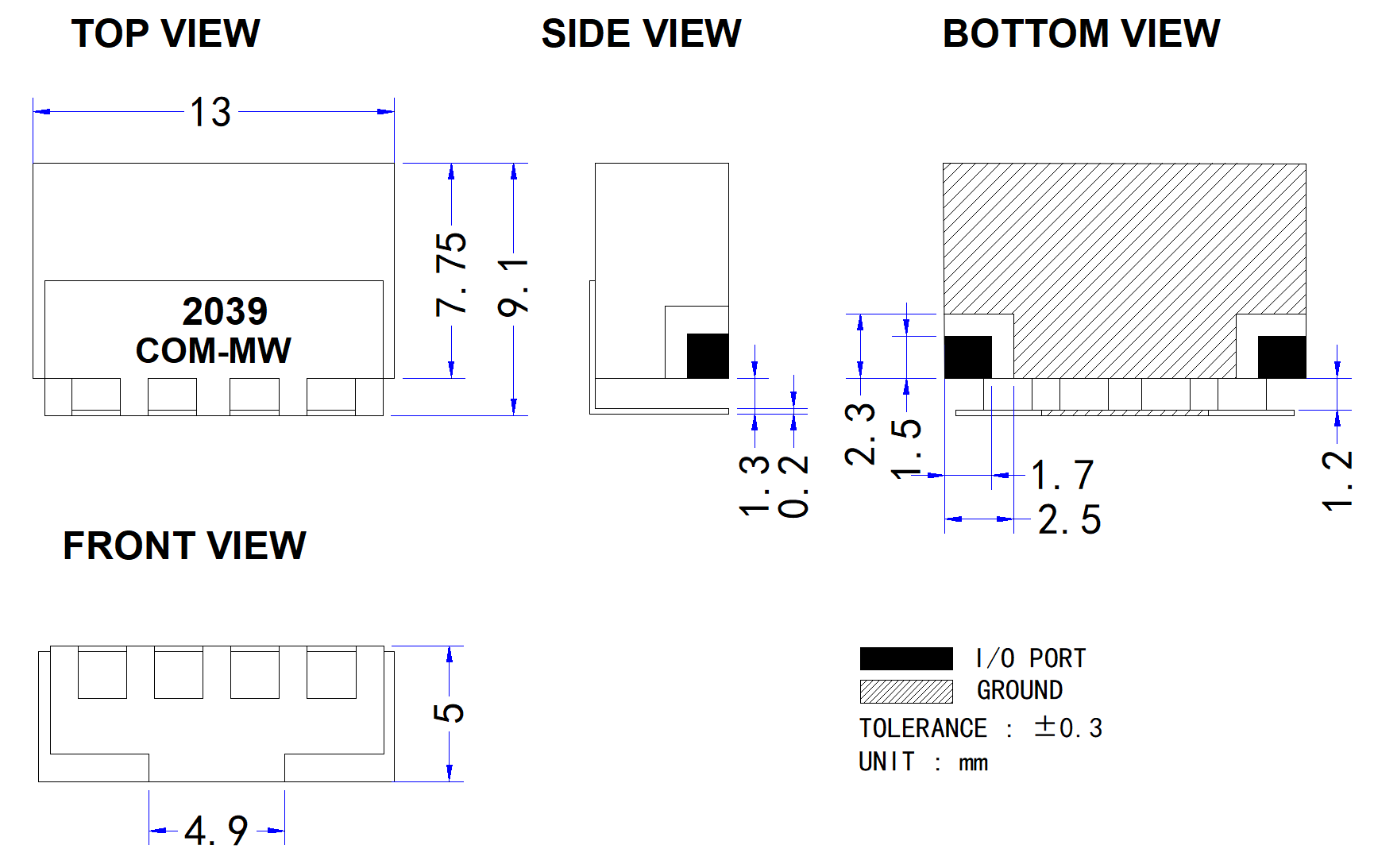

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |

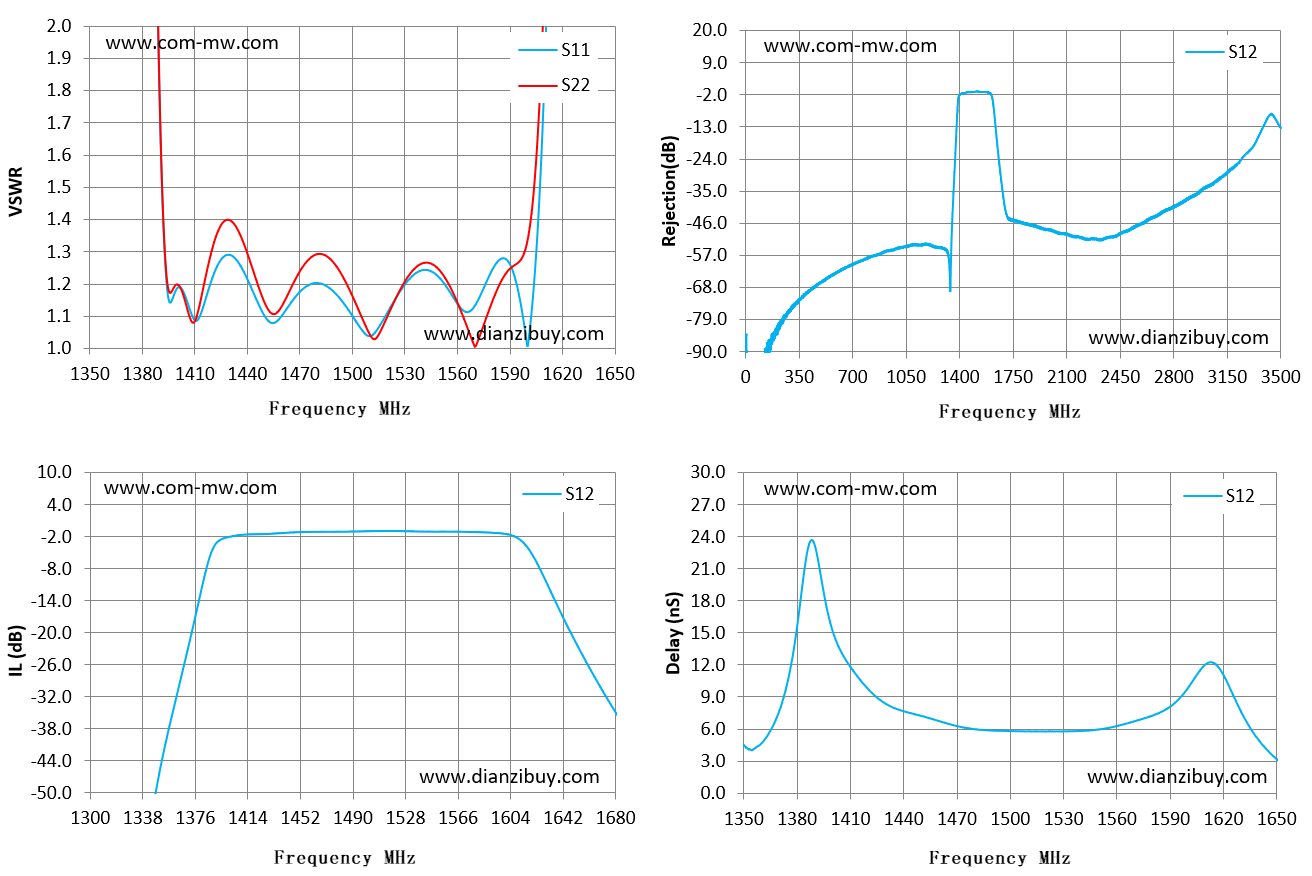

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1350 | 12.27 | 24.17 | -46.23 | 4.49 |
| 1371 | 10.08 | 15.45 | -22.58 | 8.21 |
| 1393 | 1.3 | 1.31 | -2.82 | 20.92 |
| 1414 | 1.11 | 1.16 | -1.59 | 10.97 |
| 1436 | 1.26 | 1.35 | -1.38 | 7.89 |
| 1457 | 1.08 | 1.11 | -1.12 | 6.9 |
| 1479 | 1.2 | 1.29 | -1.08 | 6 |
| 1500 | 1.1 | 1.17 | -0.99 | 5.8 |
| 1521 | 1.12 | 1.11 | -0.94 | 5.77 |
| 1543 | 1.24 | 1.27 | -1.06 | 5.85 |
| 1564 | 1.12 | 1.09 | -1.07 | 6.44 |
| 1586 | 1.28 | 1.22 | -1.21 | 7.67 |
| 1607 | 1.47 | 1.76 | -1.96 | 11.51 |
| 1629 | 11.85 | 13.65 | -10.03 | 7.94 |
| 1650 | 28.54 | 37.1 | -21.22 | 3.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
