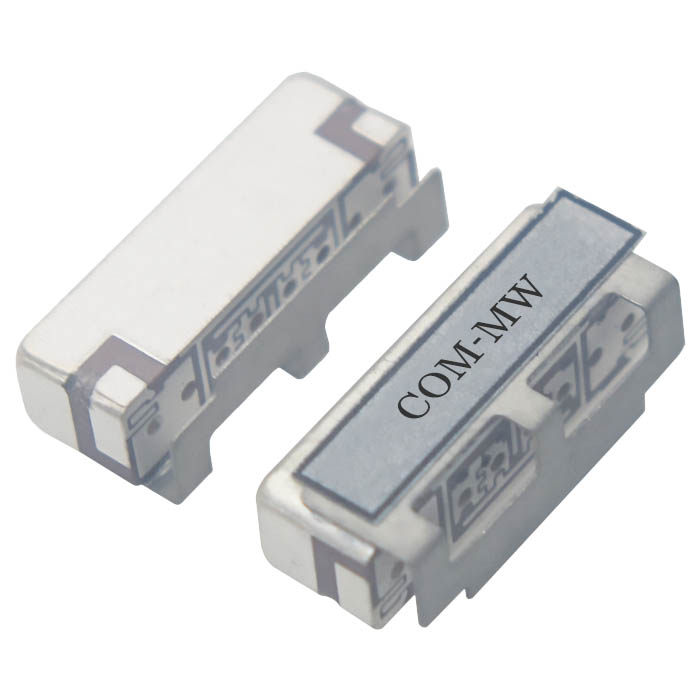

通带频率1500~1600MHz, DC-1450MHz≥40dB, 1650-2200MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1500 | ~ | 1600 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-1450 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1650-2200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | ||||
| 回波损耗 | / | / | -14 | dB |

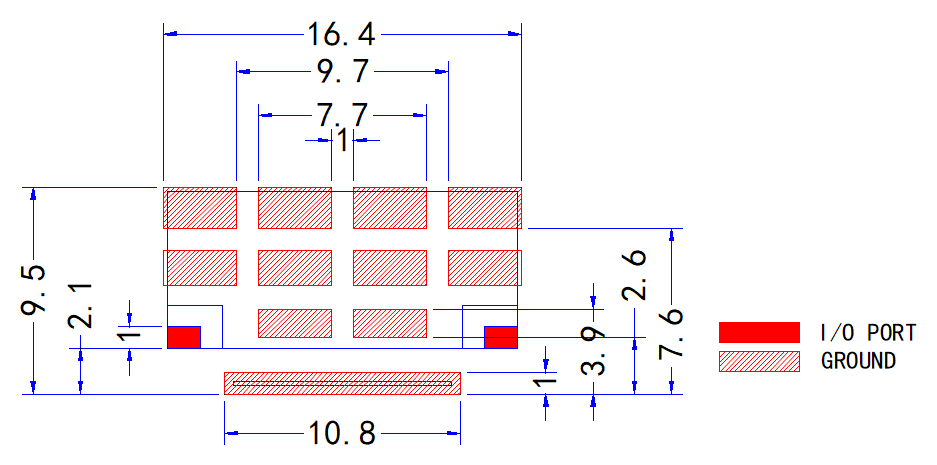

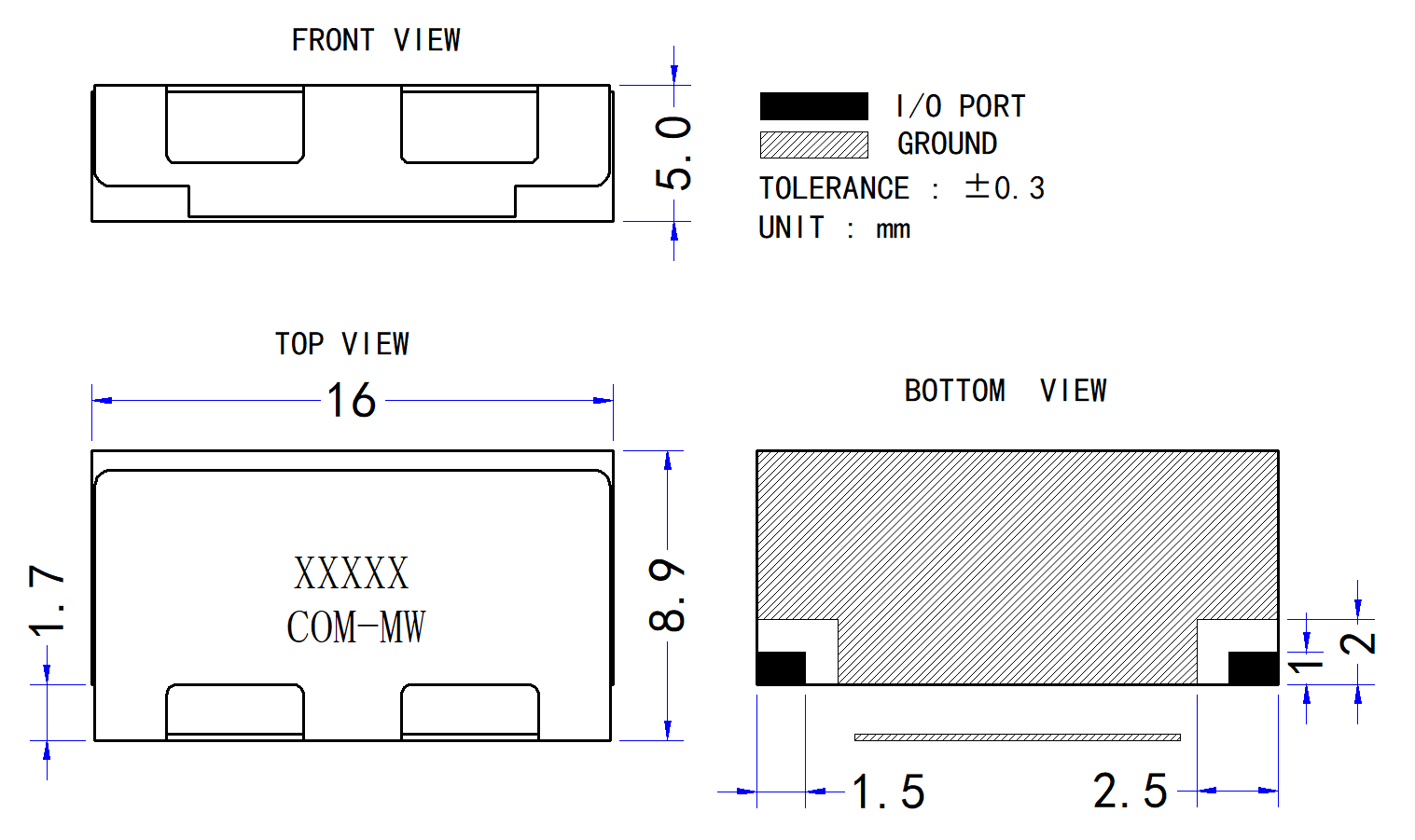

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

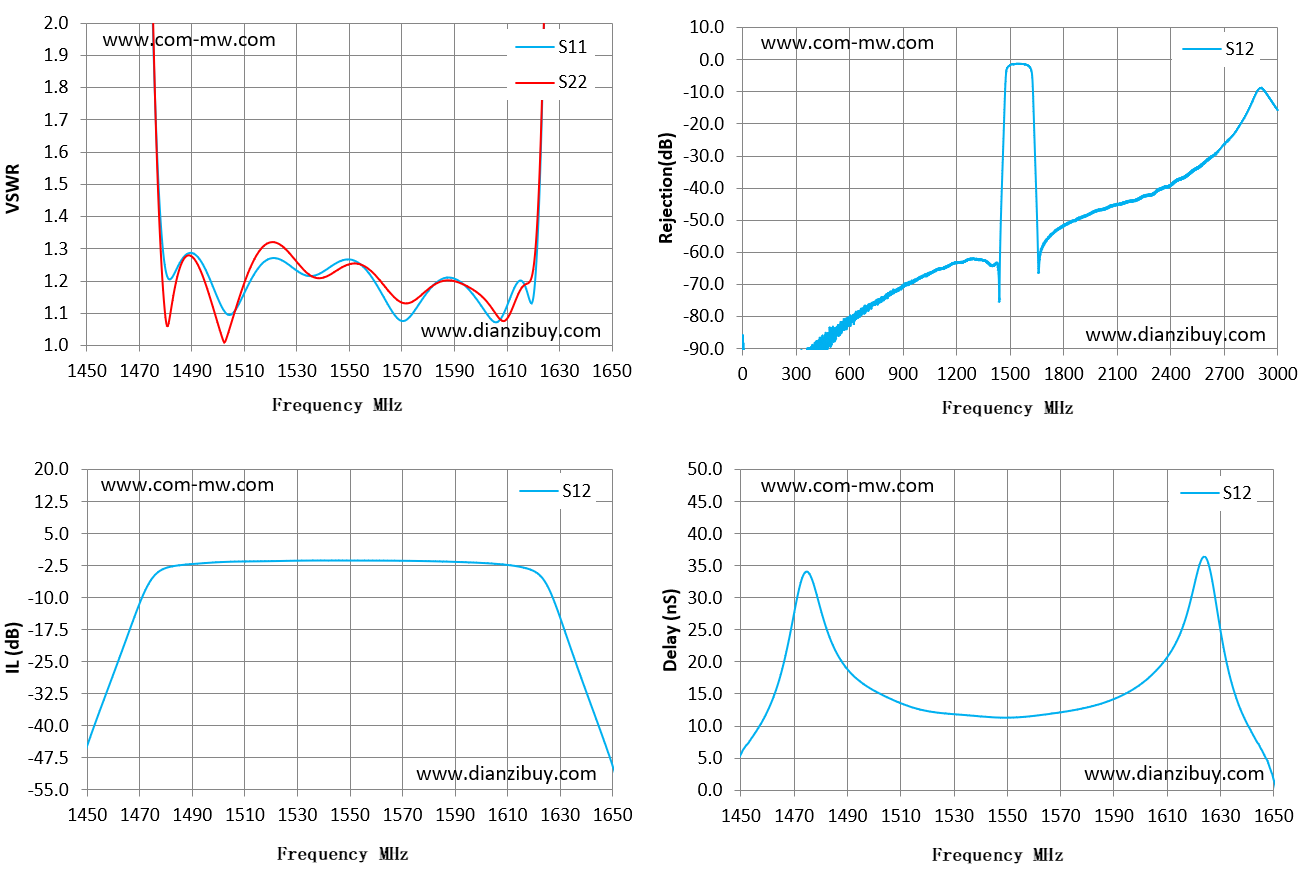

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1450 | 17.75 | 23.23 | -44.73 | 5.53 |
| 1464 | 8.86 | 11.57 | -21.58 | 16.32 |
| 1479 | 1.32 | 1.21 | -3.33 | 30.04 |
| 1493 | 1.27 | 1.24 | -1.97 | 17.6 |
| 1507 | 1.11 | 1.12 | -1.53 | 14.09 |
| 1521 | 1.27 | 1.32 | -1.42 | 12.27 |
| 1536 | 1.22 | 1.21 | -1.29 | 11.65 |
| 1550 | 1.27 | 1.25 | -1.29 | 11.3 |
| 1564 | 1.14 | 1.18 | -1.31 | 11.79 |
| 1579 | 1.16 | 1.17 | -1.42 | 12.8 |
| 1593 | 1.19 | 1.19 | -1.65 | 14.71 |
| 1607 | 1.08 | 1.09 | -2.12 | 19.08 |
| 1621 | 1.22 | 1.31 | -4.08 | 33.32 |
| 1636 | 13.19 | 12.1 | -25.15 | 14.35 |
| 1650 | 28.26 | 26.53 | -48.88 | 1.95 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 支持245℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
