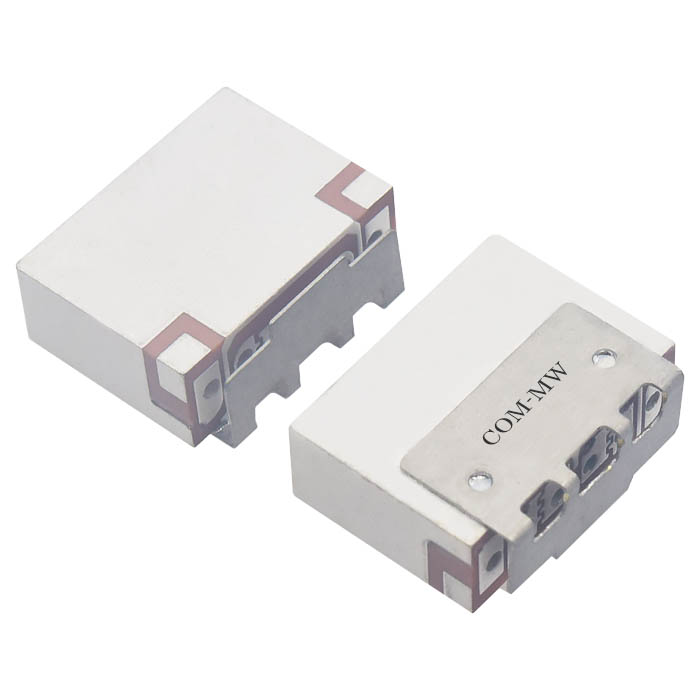

通带频率1596~1647MHz, DC-1556MHz≥30dB, 1687-2500MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1596 | ~ | 1647 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1556 | MHz≥ | 30 | dB | ||
| 带外抑制 | 1687-2500 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |

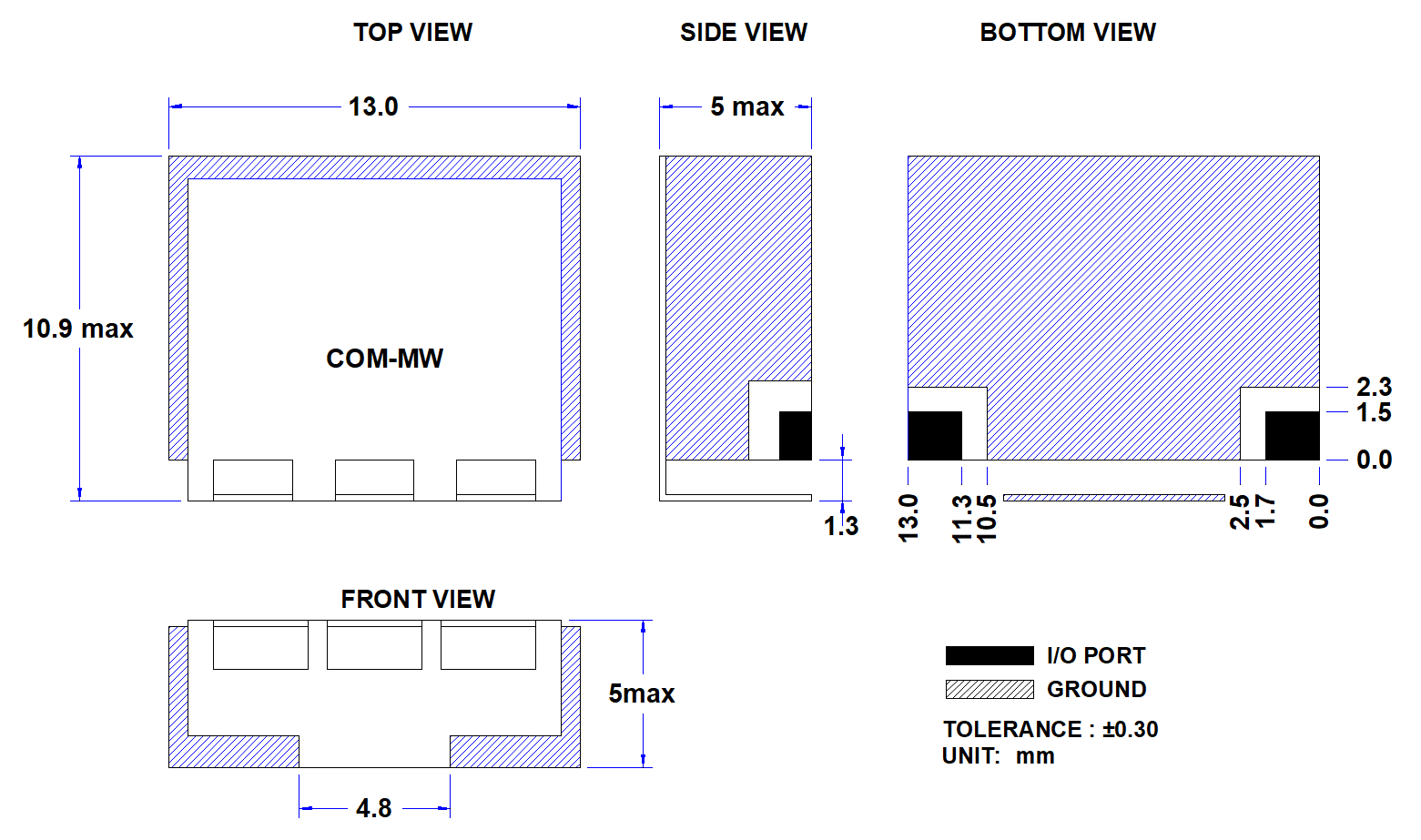

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

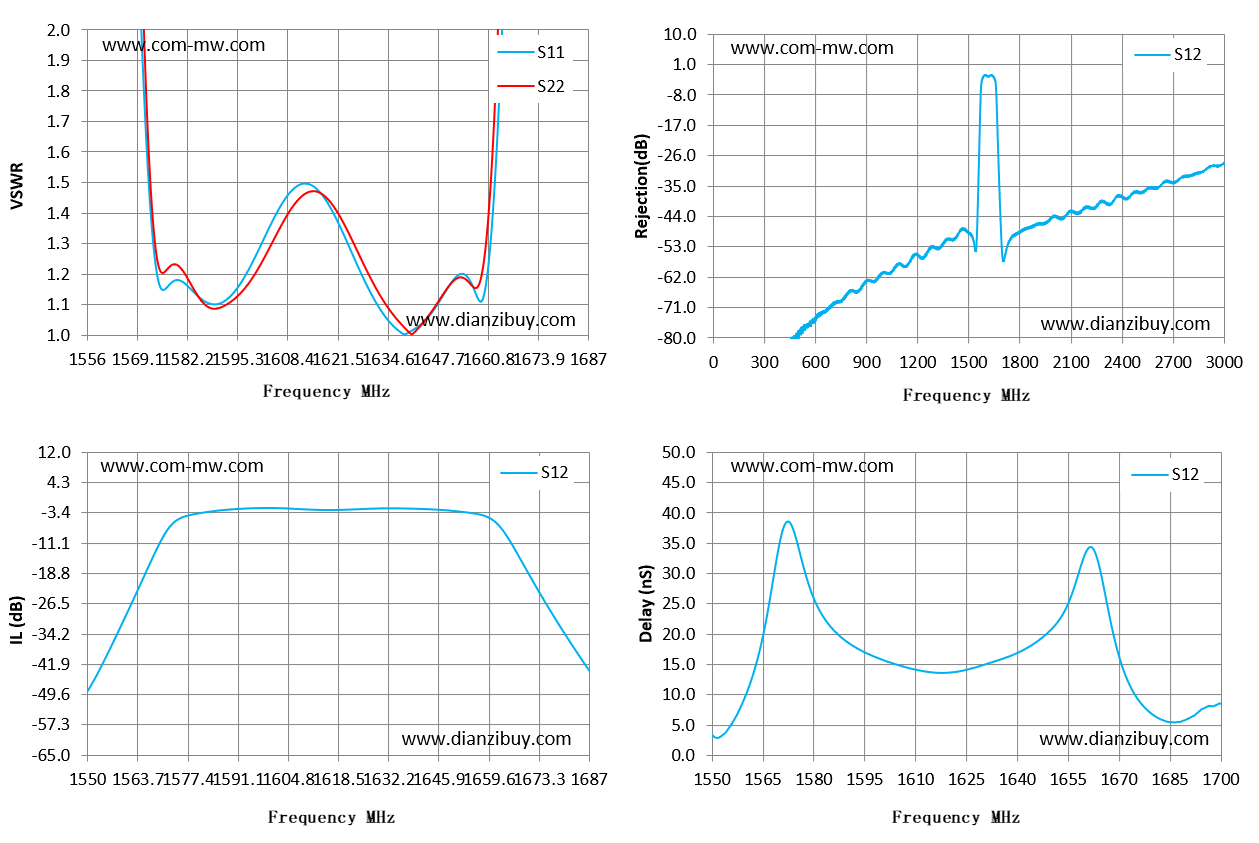

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1556 | 6.85 | 17.35 | -38.56 | -38.56 | 5.19 |
| 1565 | 3.93 | 6.07 | -20.78 | -20.78 | 19.05 |
| 1575 | 1.17 | 1.22 | -4.91 | -4.91 | 35.81 |
| 1584 | 1.14 | 1.15 | -2.91 | -2.91 | 22.08 |
| 1593 | 1.12 | 1.1 | -2.19 | -2.19 | 17.67 |
| 1603 | 1.33 | 1.27 | -2.09 | -2.09 | 15.28 |
| 1612 | 1.49 | 1.45 | -2.48 | -2.48 | 13.95 |
| 1622 | 1.36 | 1.39 | -2.42 | -2.42 | 13.77 |
| 1631 | 1.12 | 1.17 | -2.13 | -2.13 | 15.06 |
| 1640 | 1.01 | 1.01 | -2.23 | -2.23 | 16.84 |
| 1650 | 1.15 | 1.15 | -2.76 | -2.76 | 20.65 |
| 1659 | 1.11 | 1.18 | -4.15 | -4.15 | 31.34 |
| 1668 | 3.39 | 4.29 | -14.34 | -14.34 | 21.35 |
| 1678 | 9.65 | 11.79 | -30.28 | -30.28 | 7.76 |
| 1687 | 18.51 | 20.24 | -43.09 | -43.09 | 5.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
