通带频率 1930~2010MHz, 2120-2200MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1930 | ~ | 2010 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | 2120-2200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

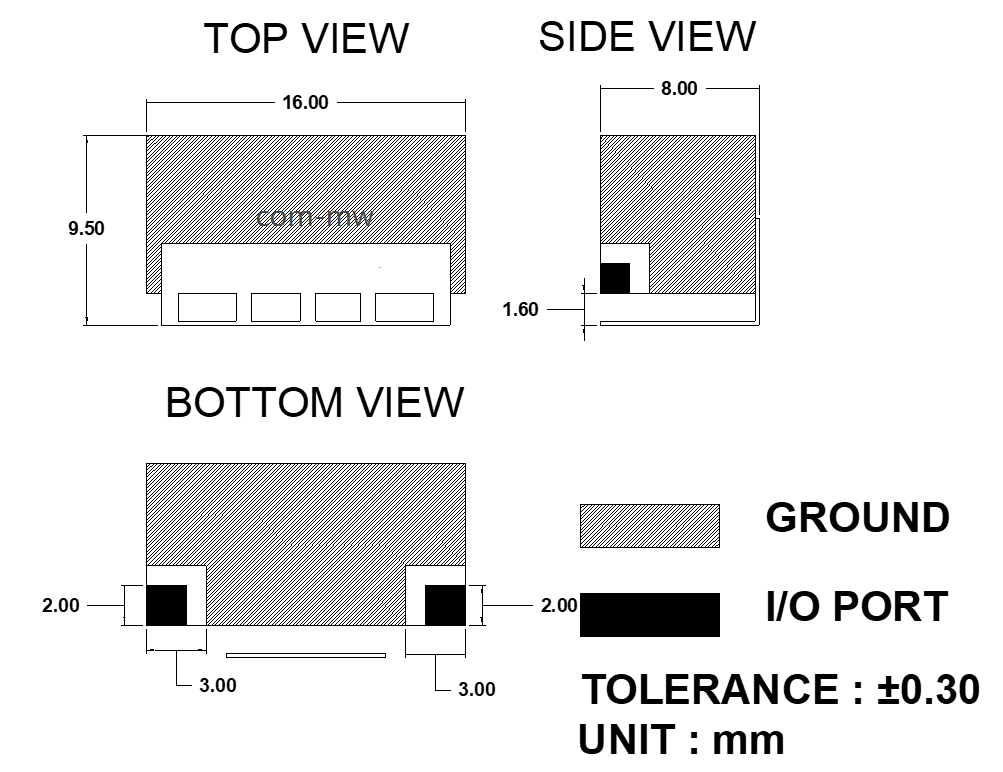

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
| Frequency MHz | S21 IL dB | S11 VSWR | S21 GD ns |
| 1470.00 | -38.29 | 68.42 | - |
| 1541.25 | -34.86 | 63.30 | -3.84 |
| 1612.50 | -30.98 | 59.69 | 1.79 |
| 1683.75 | -26.04 | 53.49 | -1.97 |
| 1756.25 | -19.44 | 41.16 | 1.05 |
| 1827.50 | -9.83 | 16.87 | 2.18 |
| 1898.75 | -0.91 | 1.59 | 4.99 |
| 1970.00 | -0.68 | 1.15 | 5.02 |
| 2041.25 | -4.57 | 4.95 | 11.58 |
| 2112.50 | -50.98 | 84.75 | -4.00 |
| 2183.75 | -64.79 | 93.49 | -15.18 |
| 2256.25 | -54.50 | 93.96 | 4.13 |
| 2327.50 | -51.88 | 85.71 | -0.15 |
| 2398.75 | -51.30 | 85.28 | -1.20 |
| 2470.00 | -50.44 | 83.57 | -1.52 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 支持245℃回流焊。 |

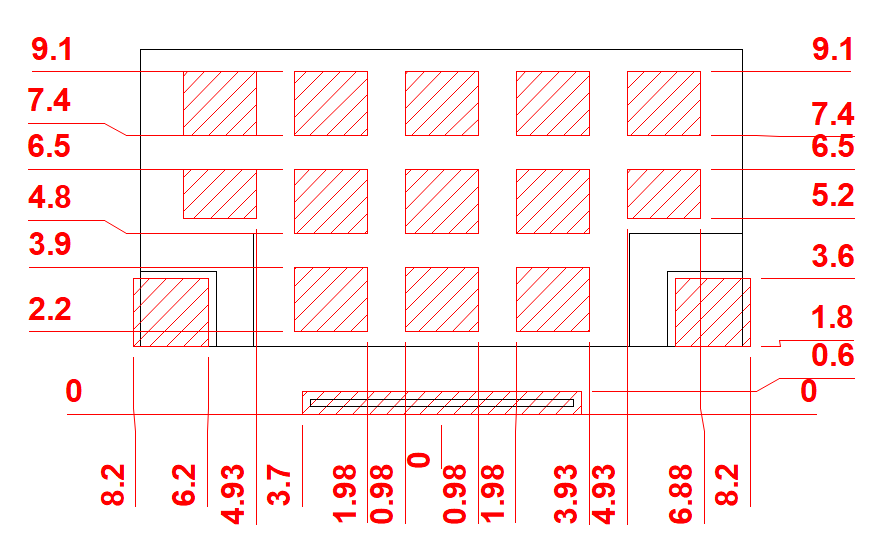

| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
