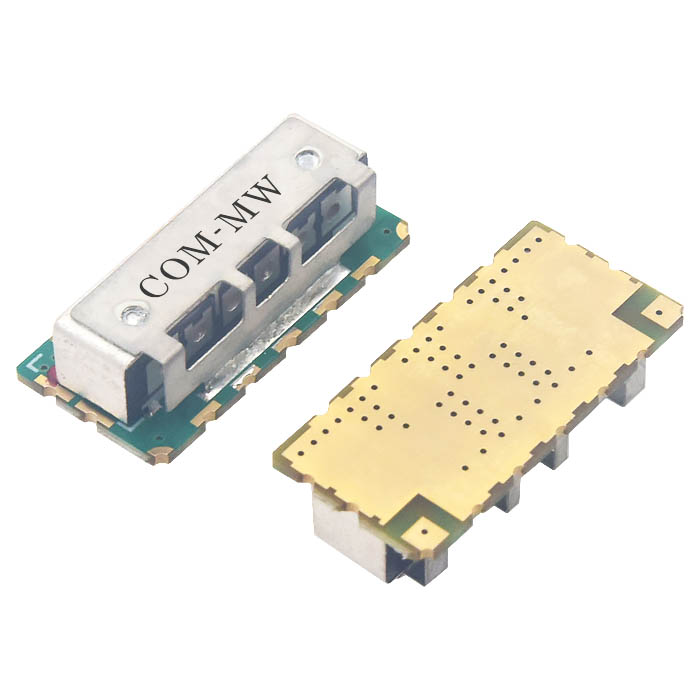

通带频率1975~2025MHz, DC-1760MHz≥55dB, 2240MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1975 | ~ | 2025 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1760 | MHz≥ | 55 | dB | ||
| 带外抑制 | 2240 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

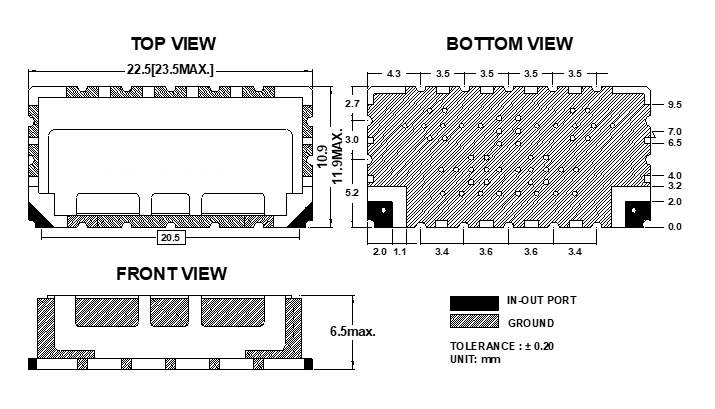

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

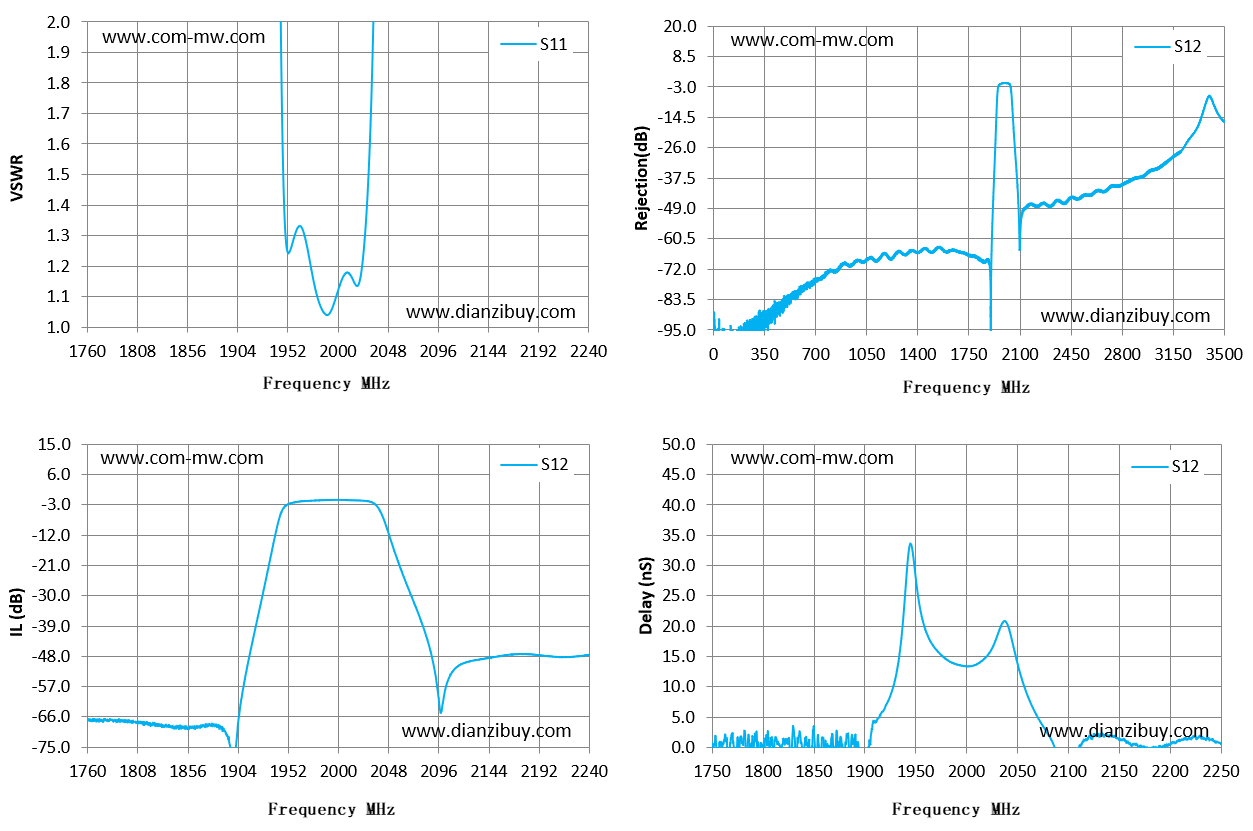

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 1760 | 246.94 | -66.89 | -0.23 |
| 1794 | 407.22 | -67.02 | 1.92 |
| 1829 | 118.1 | -68.3 | 1.77 |
| 1863 | 93.3 | -69.58 | -0.63 |
| 1897 | 46.64 | -75.5 | -5.12 |
| 1931 | 12.15 | -24.43 | 12.18 |
| 1966 | 1.32 | -1.9 | 17.05 |
| 2000 | 1.12 | -1.51 | 13.36 |
| 2034 | 2.01 | -2.58 | 20.1 |
| 2069 | 33.69 | -29.49 | 5.26 |
| 2103 | 77.15 | -56.86 | -9.06 |
| 2137 | 100.16 | -48.84 | 2.22 |
| 2171 | 104.02 | -47.39 | 0.22 |
| 2206 | 129.89 | -48.1 | 0.77 |
| 2240 | 137.98 | -47.55 | 1.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
