通带频率2510~2690MHz, DC-2.3GHz≥45dB, 2.9GHz≥45dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2510 | ~ | 2690 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-2.3 | GHz≥ | 45 | dB | ||
| 带外抑制 | 2.9 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |

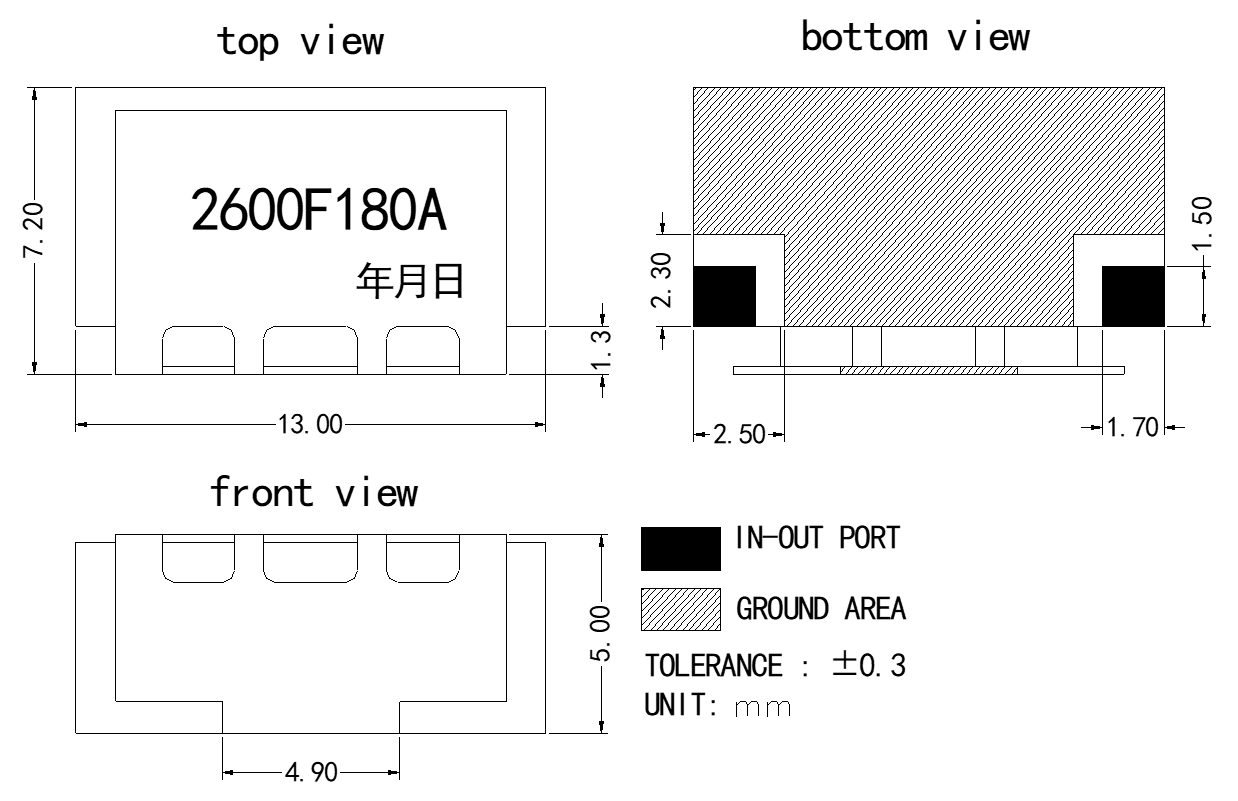

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |

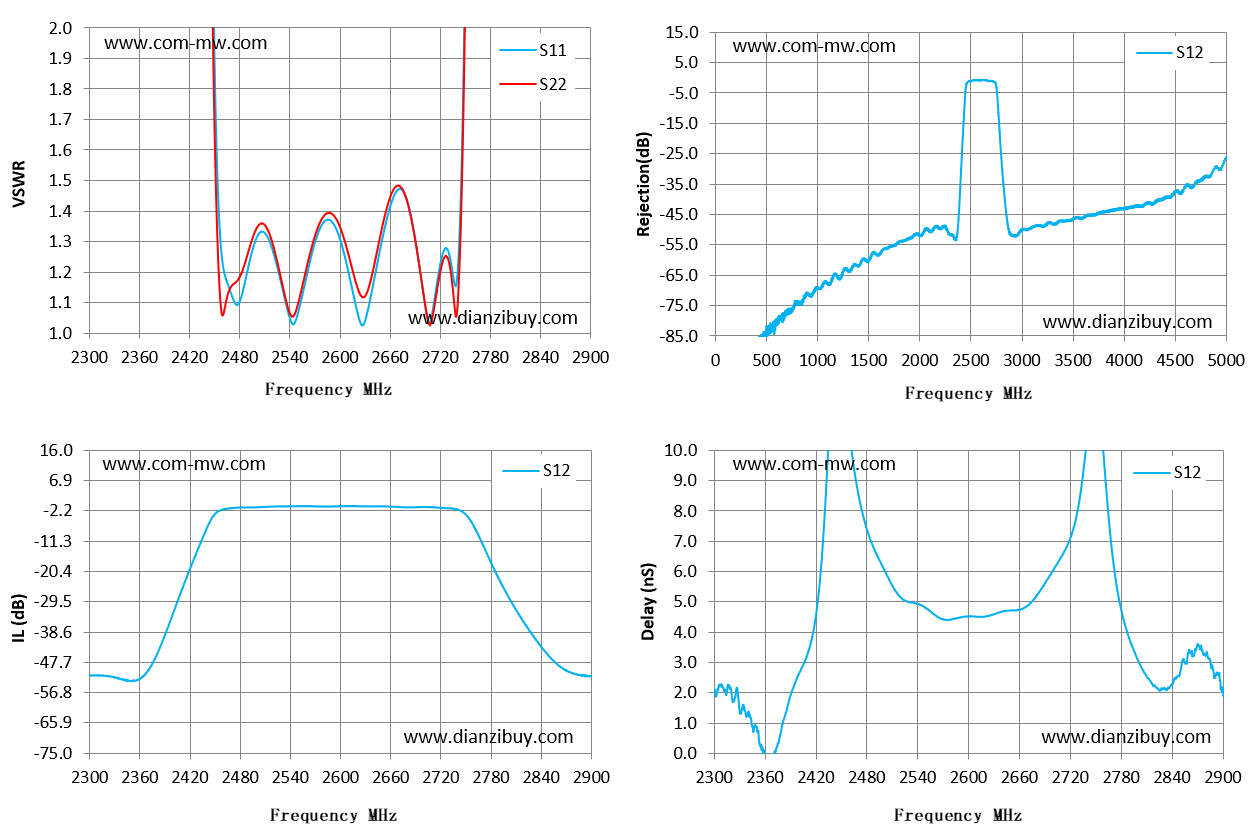

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2300 | 507.1 | 1215.83 | -51.66 | 2.03 |
| 2343 | 138.91 | 269.27 | -53.12 | 1.21 |
| 2386 | 56.84 | 64.51 | -42.27 | 1.43 |
| 2429 | 12.62 | 12.05 | -14.07 | 7.24 |
| 2471 | 1.12 | 1.16 | -1.36 | 8.43 |
| 2514 | 1.31 | 1.34 | -0.95 | 5.37 |
| 2557 | 1.15 | 1.17 | -0.79 | 4.64 |
| 2600 | 1.31 | 1.35 | -0.82 | 4.52 |
| 2643 | 1.2 | 1.24 | -0.83 | 4.7 |
| 2686 | 1.37 | 1.37 | -1.14 | 5.42 |
| 2729 | 1.27 | 1.25 | -1.42 | 8.06 |
| 2771 | 15.99 | 15.32 | -12.73 | 6.26 |
| 2814 | 154 | 101.59 | -33.39 | 2.42 |
| 2857 | 811.92 | 263.66 | -47.71 | 2.96 |
| 2900 | 348.4 | 716.28 | -51.87 | 2.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
