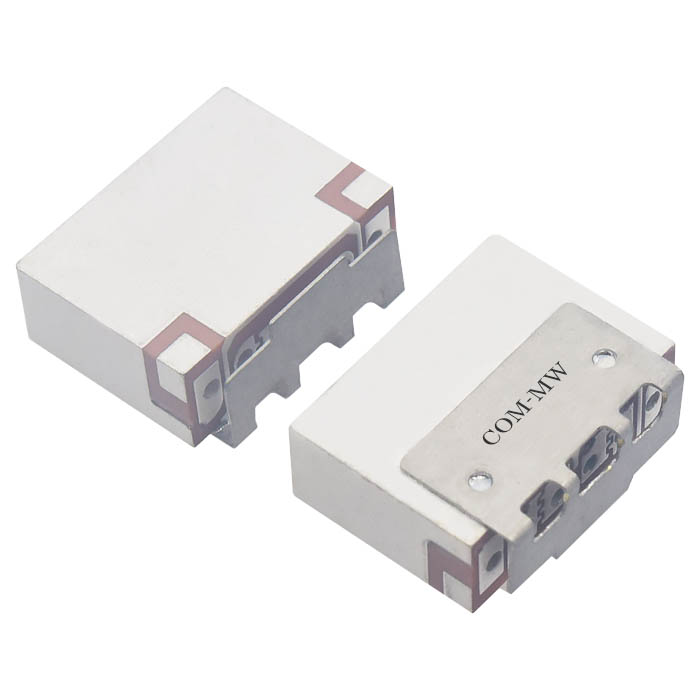

通带频率2610~2790MHz, DC-2510MHz≥45dBc, 2890MHz≥45dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2610 | ~ | 2790 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-2510 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 2890 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

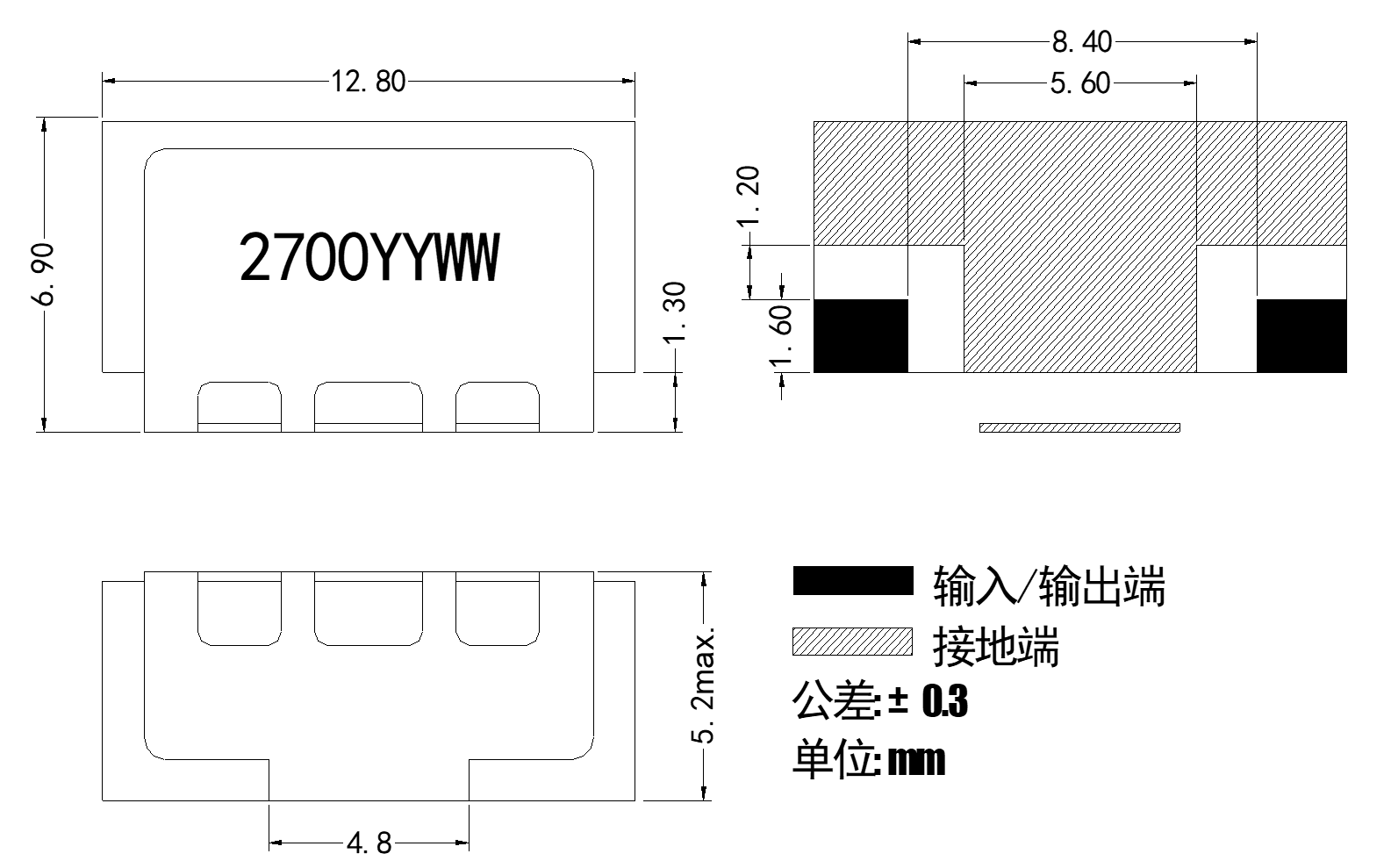

| 接口形式 | 表面贴装 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

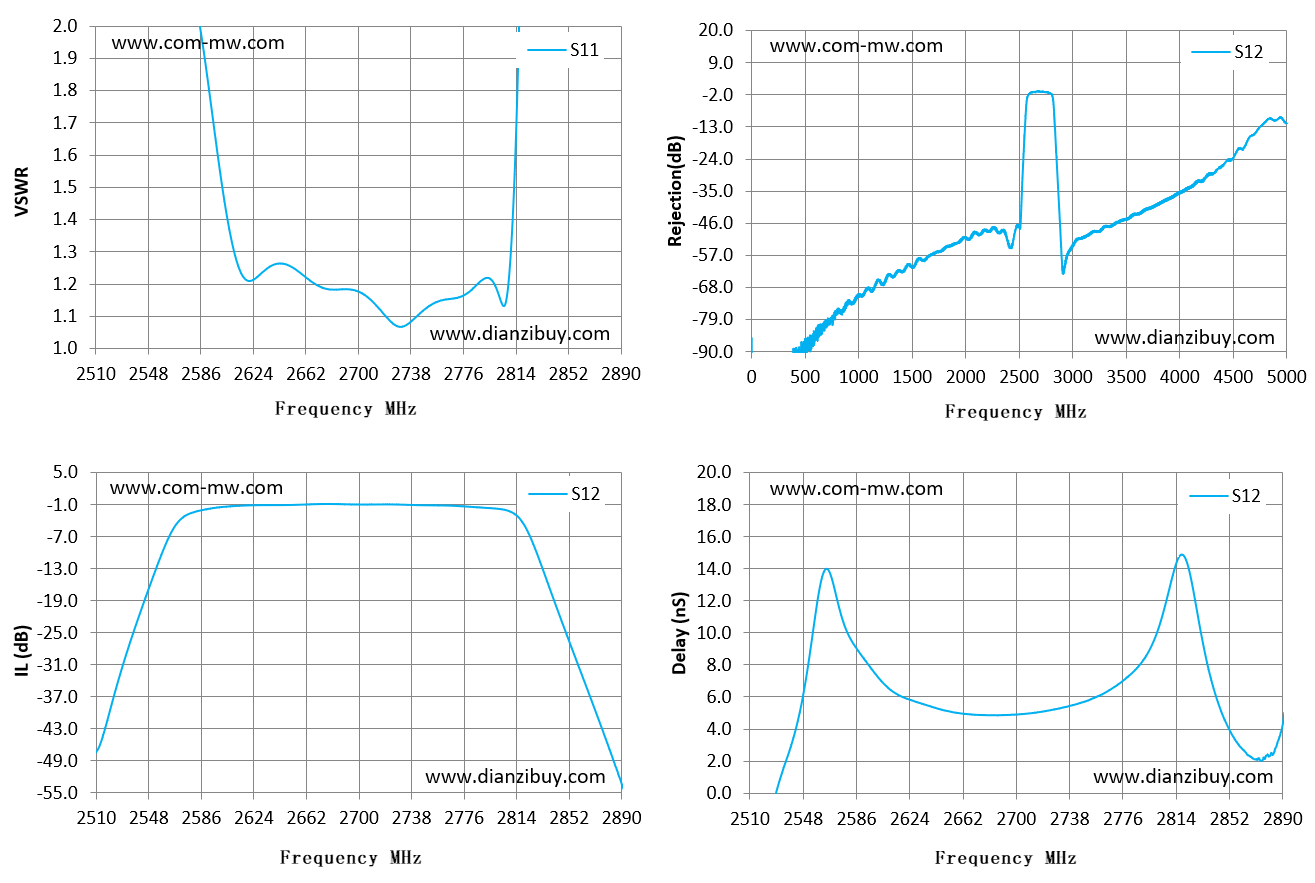

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 2510 | 69.89 | -47.45 | -14.67 |
| 2537 | 30.63 | -25.17 | 2.21 |
| 2564 | 4.92 | -6.55 | 13.94 |
| 2591 | 1.85 | -1.81 | 8.48 |
| 2619 | 1.21 | -1.15 | 6.01 |
| 2646 | 1.26 | -1.07 | 5.23 |
| 2673 | 1.19 | -0.88 | 4.88 |
| 2700 | 1.18 | -0.97 | 4.9 |
| 2727 | 1.07 | -0.97 | 5.21 |
| 2754 | 1.14 | -1.12 | 5.87 |
| 2781 | 1.18 | -1.4 | 7.34 |
| 2809 | 1.2 | -2.2 | 12.55 |
| 2836 | 10.98 | -14.97 | 8.31 |
| 2863 | 27 | -33.83 | 2.63 |
| 2890 | 46.94 | -52.91 | 4.11 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
