通带频率3410~3590MHz, DC-3310MHz≥45dBc, 3690MHz≥45dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3410 | ~ | 3590 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-3310 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 3690 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

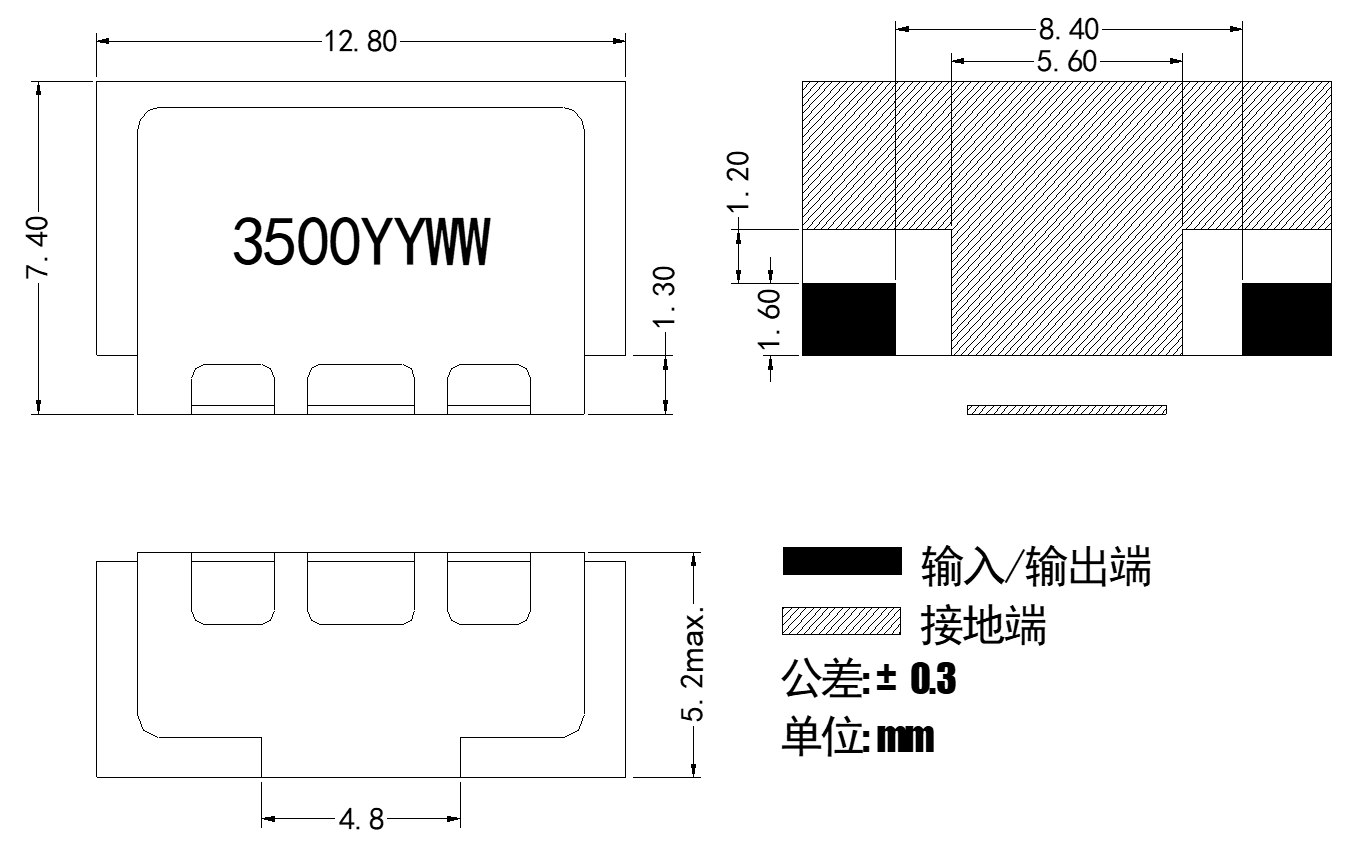

| 接口形式 | 表面贴装 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

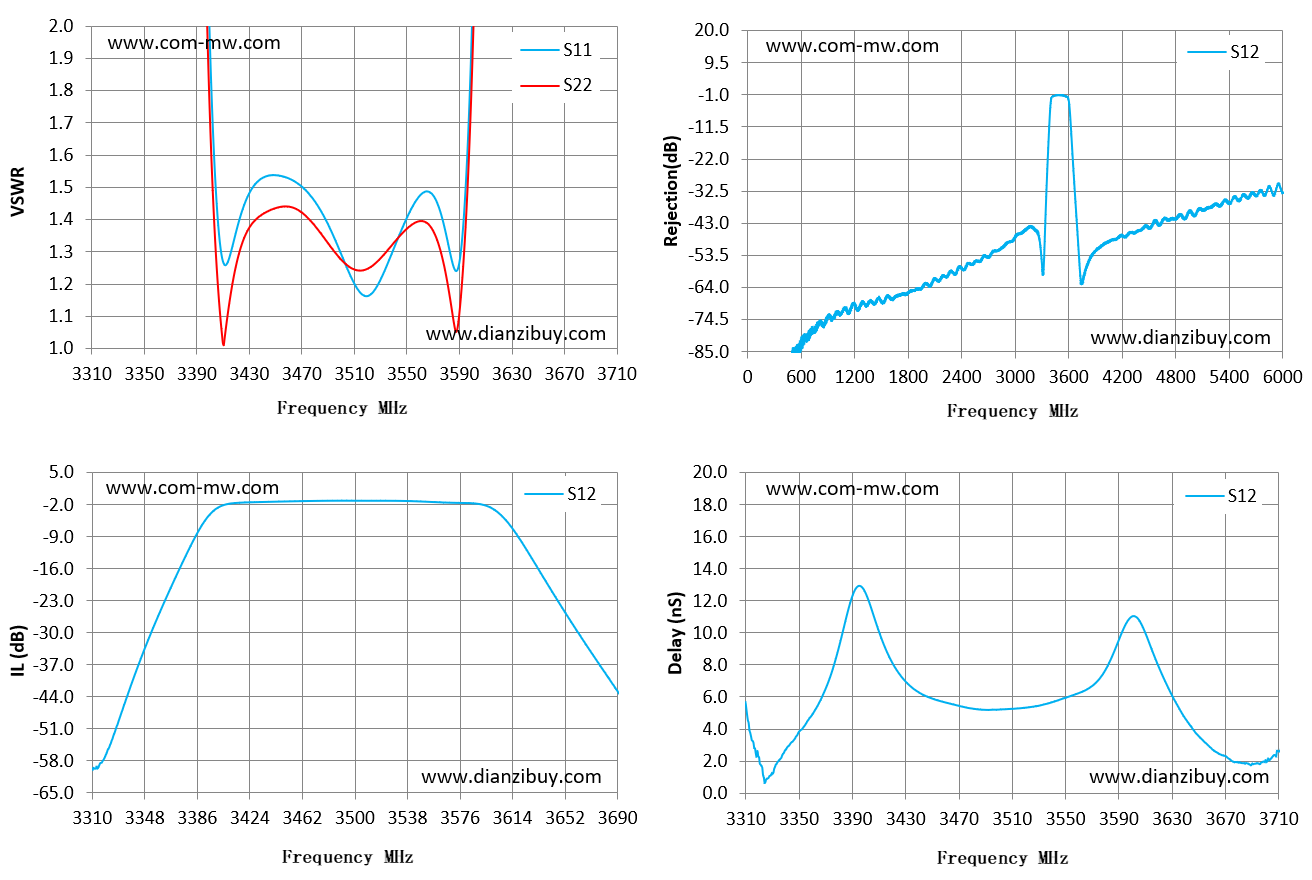

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3310 | 35.68 | 47.03 | -59.71 | 5.66 |
| 3339 | 29.98 | 31.69 | -41.11 | 2.5 |
| 3367 | 17.24 | 14.06 | -20.23 | 5.91 |
| 3396 | 2.75 | 2.42 | -3.99 | 12.93 |
| 3424 | 1.42 | 1.32 | -1.49 | 7.62 |
| 3453 | 1.54 | 1.44 | -1.28 | 5.83 |
| 3481 | 1.45 | 1.38 | -1.14 | 5.26 |
| 3510 | 1.21 | 1.25 | -1.14 | 5.26 |
| 3539 | 1.3 | 1.32 | -1.21 | 5.64 |
| 3567 | 1.49 | 1.39 | -1.55 | 6.49 |
| 3596 | 1.59 | 1.47 | -2.33 | 10.65 |
| 3624 | 12.05 | 9.38 | -11.54 | 7.2 |
| 3653 | 35.36 | 22.11 | -25.97 | 3.31 |
| 3681 | 59.08 | 39.22 | -38.55 | 1.92 |
| 3710 | 91.09 | 59.41 | -51.87 | 2.61 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
