通带频率3590~3630MHz, DC-3460MHz≥30dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3590 | ~ | 3630 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-3460 | MHz≥ | 30 | dB | ||
| 带外抑制 | 3760-5500 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |

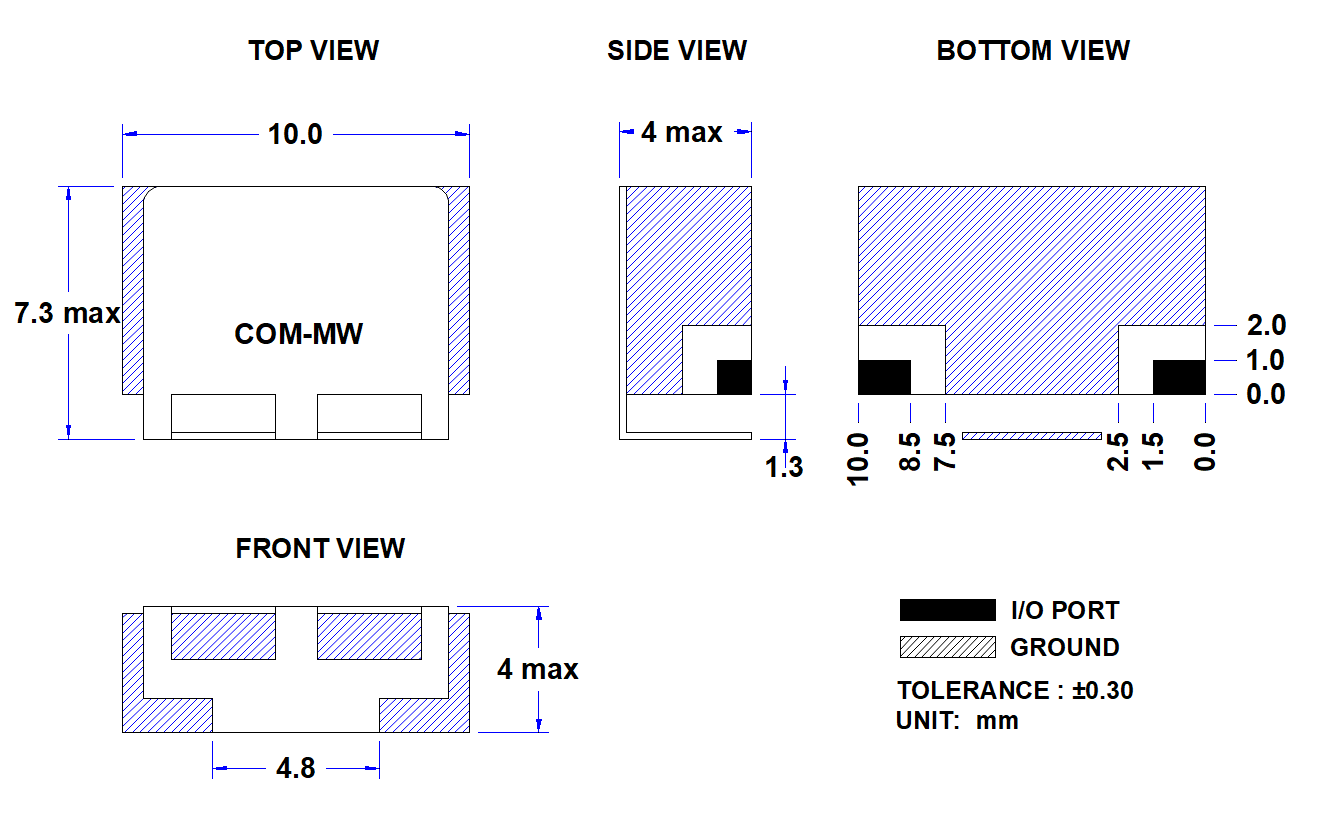

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤2ns |
| 工作温度 | -30~+70℃设计保证 |

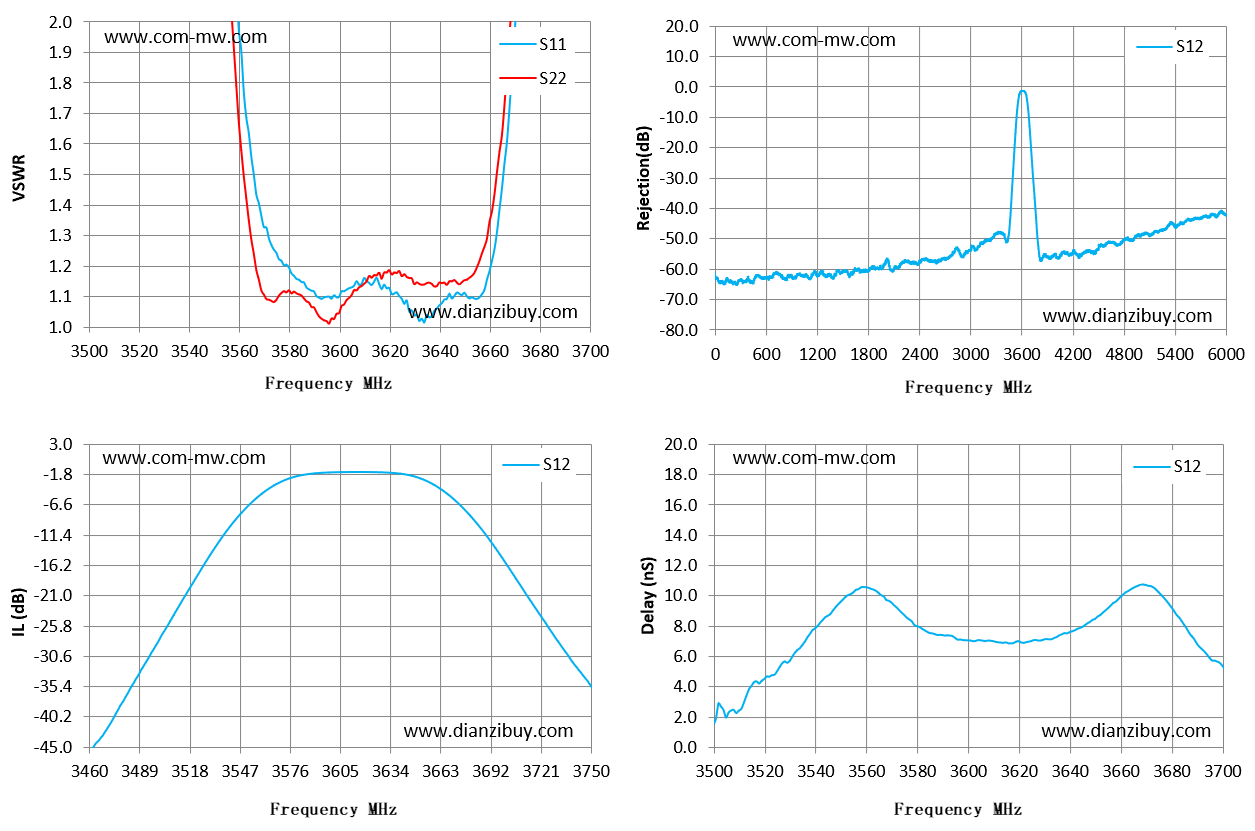

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3500 | 103 | 34.38 | -28.3 | 1.54 |
| 3514 | 43.18 | 22.1 | -21.71 | 3.85 |
| 3529 | 19.52 | 13.44 | -14.99 | 5.6 |
| 3543 | 7.37 | 5.98 | -9.53 | 8.42 |
| 3557 | 2.45 | 2.04 | -5.49 | 10.45 |
| 3571 | 1.33 | 1.09 | -2.95 | 9.4 |
| 3586 | 1.15 | 1.09 | -1.76 | 7.54 |
| 3600 | 1.1 | 1.05 | -1.46 | 7.08 |
| 3614 | 1.15 | 1.17 | -1.39 | 6.91 |
| 3629 | 1.05 | 1.16 | -1.45 | 7.08 |
| 3643 | 1.09 | 1.14 | -1.78 | 7.84 |
| 3657 | 1.11 | 1.24 | -3.05 | 9.52 |
| 3671 | 2.12 | 2.37 | -5.72 | 10.68 |
| 3686 | 6.47 | 7.45 | -10.12 | 7.88 |
| 3700 | 15.6 | 15.58 | -15.43 | 5.42 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
