通带频率4210~4390MHz, DC-4110MHz≥45dBc, 4490-5500MHz≥45dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4210 | ~ | 4390 | MHz |
| 中心损耗 | / | / | 5 | dB | ||
| -1.5dB BW | / | / | 180 | MHz | ||
| 带外抑制 | DC-4110 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 4490-5500 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 5500-6500 | MHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

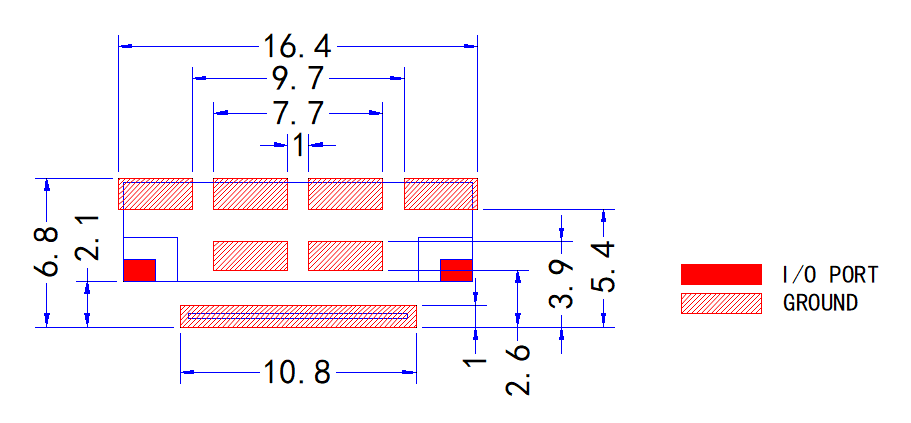

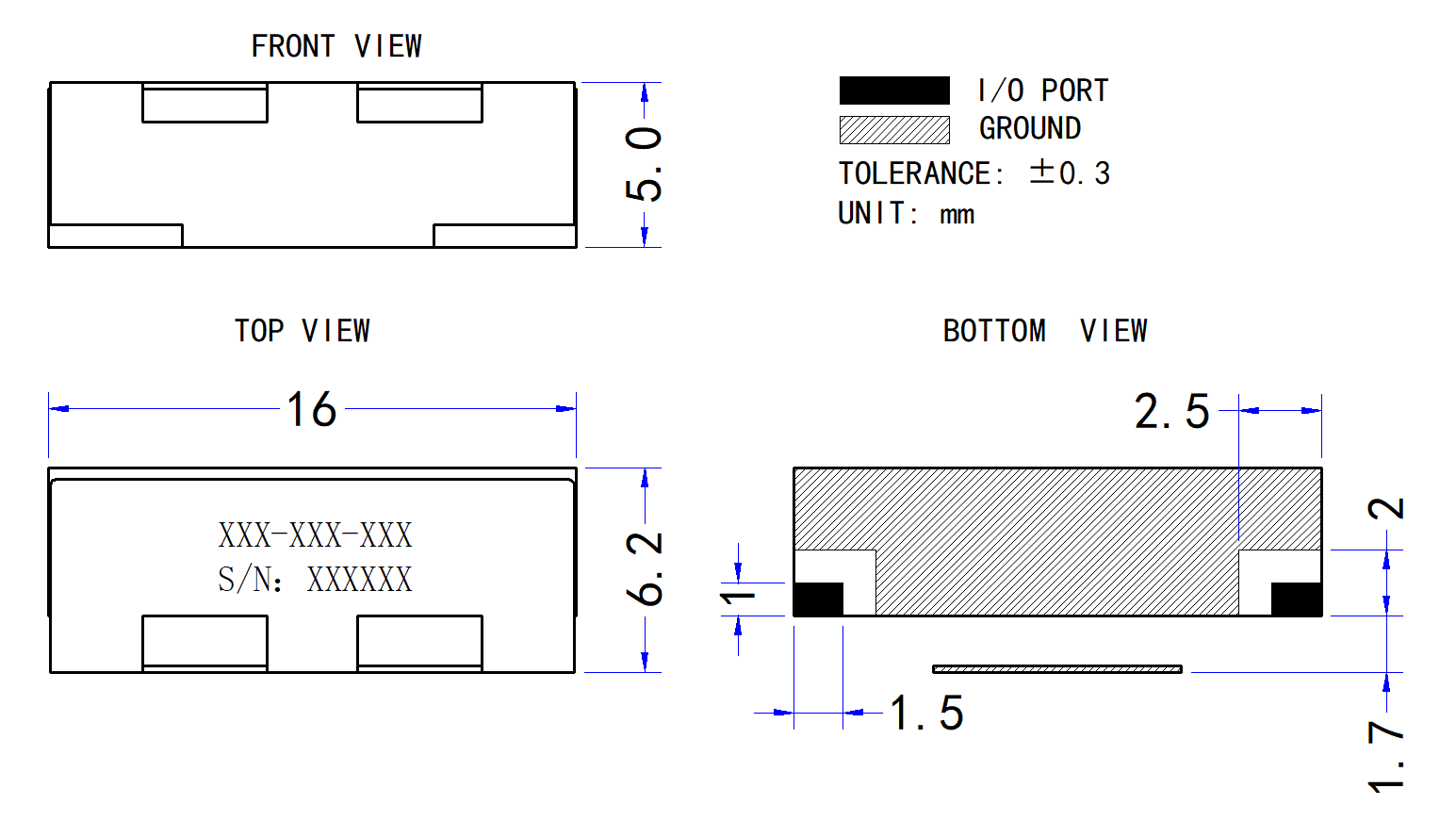

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

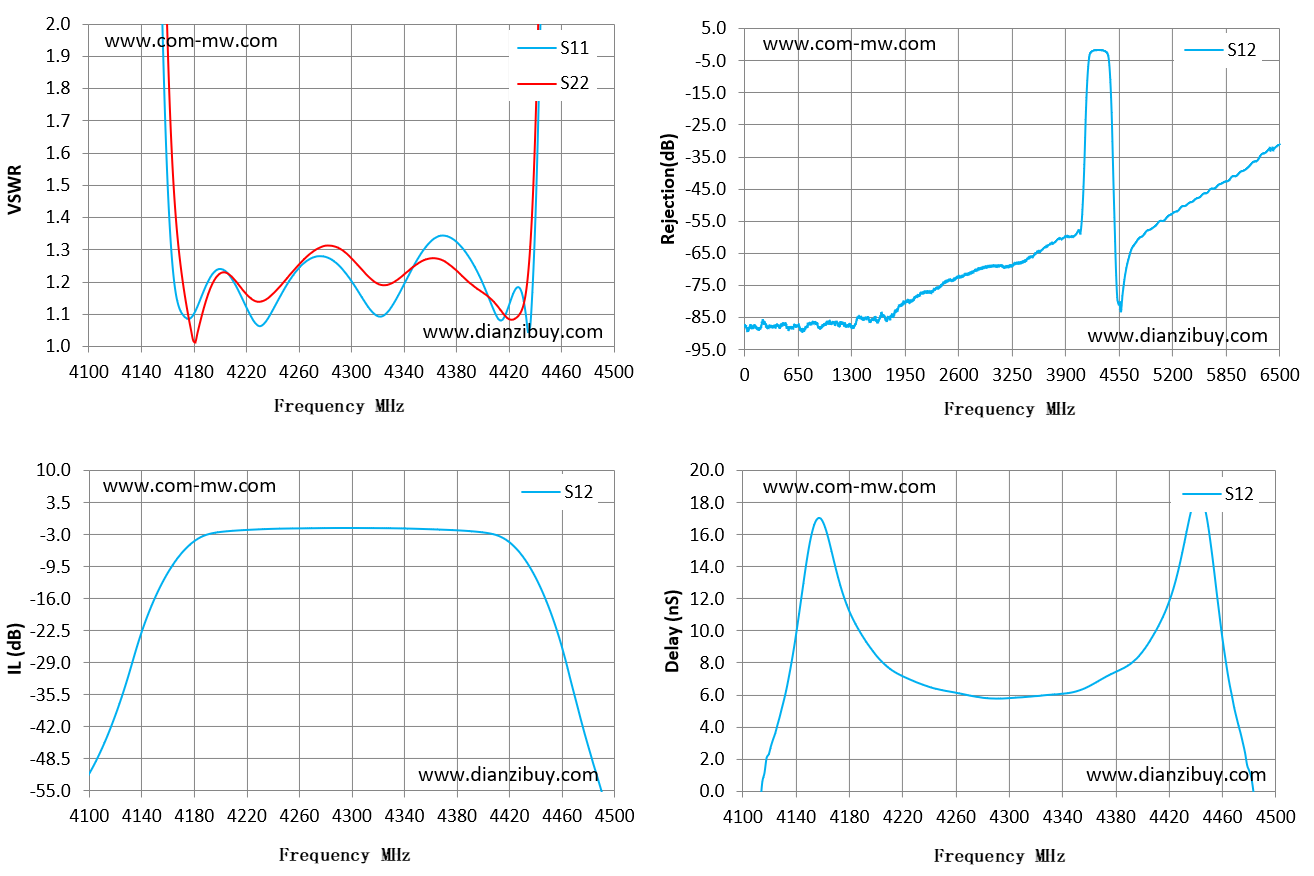

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 4100 | 16.77 | 17.36 | -51.34 | -20.01 |
| 4129 | 9.46 | 11.63 | -33.3 | 4.63 |
| 4157 | 1.89 | 2.49 | -11.94 | 17.06 |
| 4186 | 1.14 | 1.07 | -3.44 | 10.46 |
| 4214 | 1.18 | 1.19 | -2.03 | 7.46 |
| 4243 | 1.13 | 1.17 | -1.69 | 6.44 |
| 4271 | 1.28 | 1.29 | -1.59 | 5.97 |
| 4300 | 1.21 | 1.27 | -1.55 | 5.82 |
| 4329 | 1.11 | 1.19 | -1.59 | 6.01 |
| 4357 | 1.31 | 1.27 | -1.77 | 6.43 |
| 4386 | 1.3 | 1.21 | -2.11 | 7.7 |
| 4414 | 1.08 | 1.11 | -3.41 | 10.59 |
| 4443 | 1.77 | 2.07 | -13.35 | 18.54 |
| 4471 | 11.46 | 11.24 | -36.75 | 4.65 |
| 4500 | 26.63 | 20.66 | -64.26 | -18.37 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
