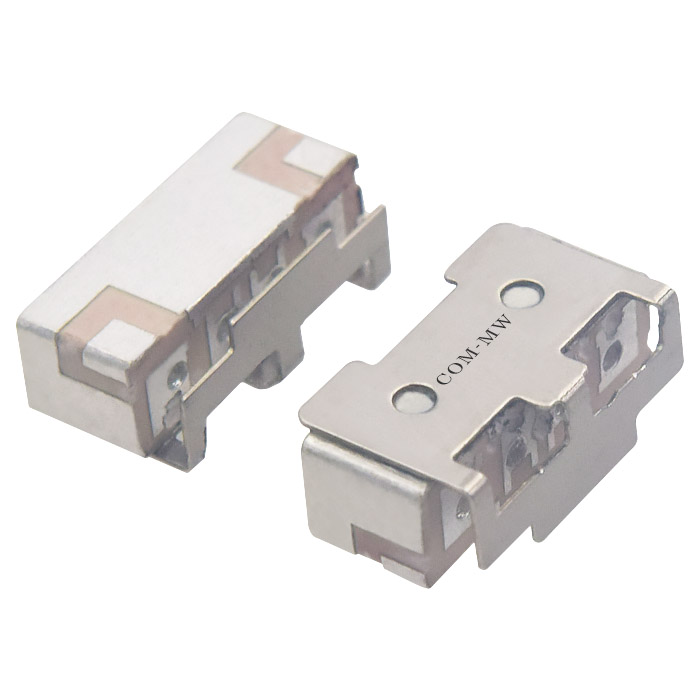

通带频率5091~5150MHz, DC-5000MHz≥31dB, 5250-6000MHz≥31dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5091 | ~ | 5150 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-5000 | MHz≥ | 31 | dB | ||
| 带外抑制 | 5250-6000 | MHz≥ | 31 | dB | ||
| 通带驻波 | / | / | 1.5 |

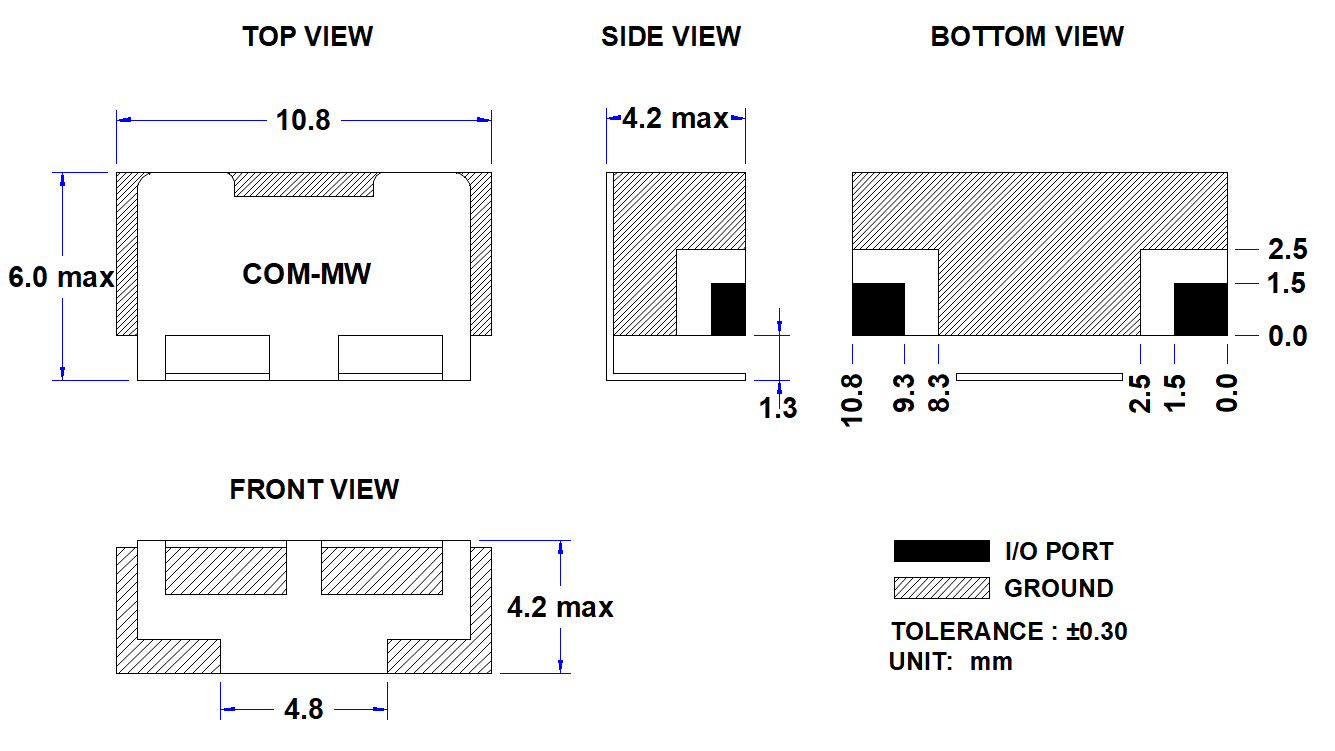

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

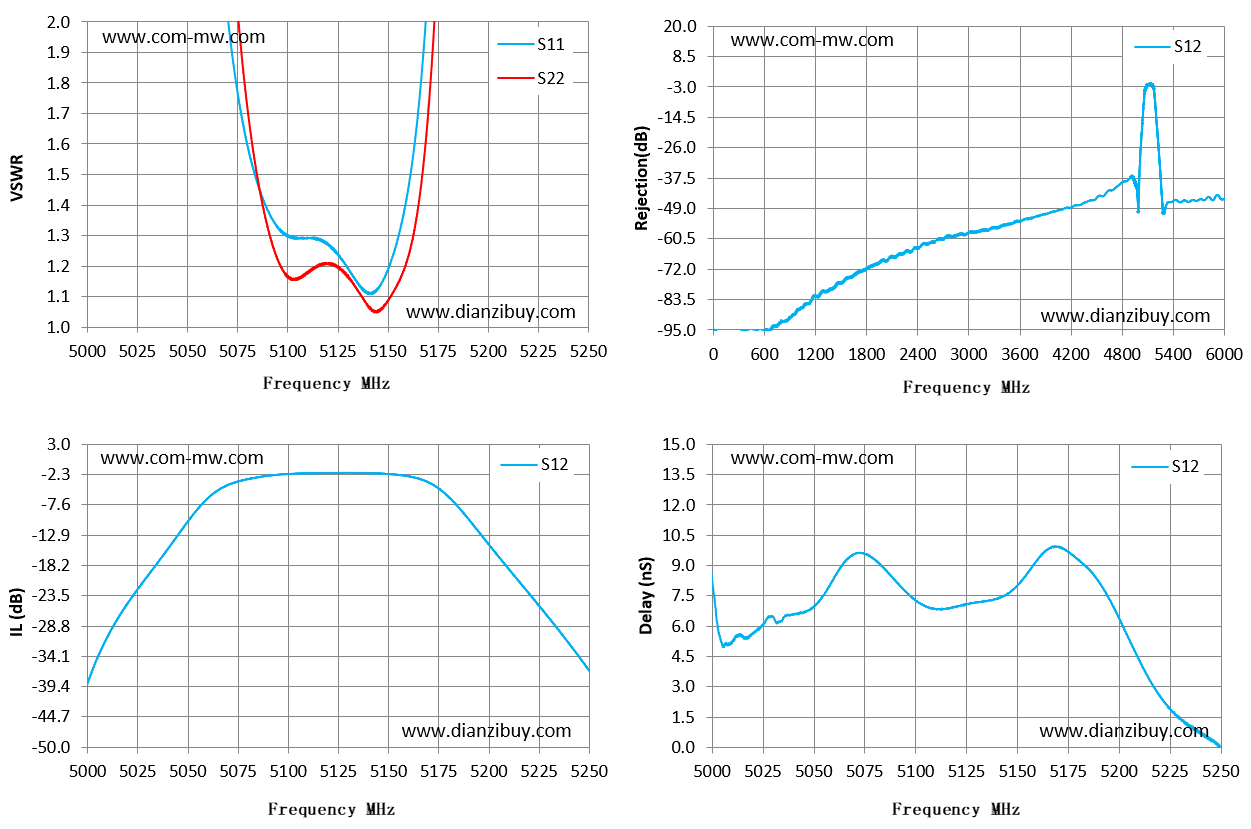

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 5000 | 19.25 | 33.1 | -38.75 | 8.24 |
| 5018 | 12.42 | 26.33 | -25.81 | 5.46 |
| 5036 | 7.15 | 16.04 | -17.17 | 6.51 |
| 5054 | 3.69 | 6.08 | -8.66 | 7.43 |
| 5071 | 1.96 | 2.39 | -3.96 | 9.61 |
| 5089 | 1.4 | 1.35 | -2.55 | 8.35 |
| 5107 | 1.29 | 1.17 | -2.11 | 6.9 |
| 5125 | 1.24 | 1.2 | -2.01 | 7.08 |
| 5143 | 1.11 | 1.05 | -2.08 | 7.48 |
| 5161 | 1.49 | 1.26 | -2.67 | 9.44 |
| 5179 | 3.65 | 2.91 | -5.92 | 9.36 |
| 5196 | 11.35 | 9.12 | -12.83 | 7.17 |
| 5214 | 29.51 | 19.86 | -20.62 | 3.5 |
| 5232 | 54.15 | 33.51 | -28.34 | 1.22 |
| 5250 | 67.62 | 72.12 | -36.66 | -0.05 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
