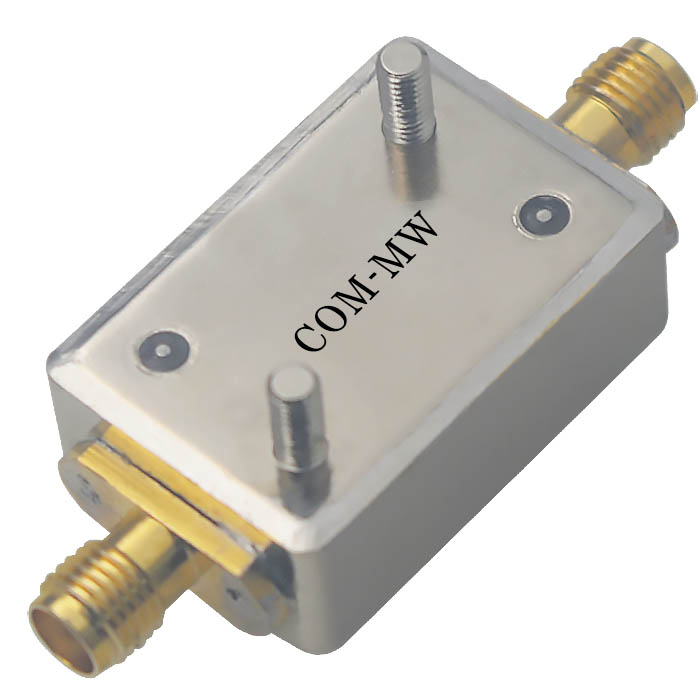

中心频率10MHz, -3dB BW20KHz, -70dB BW±400KHz, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 10 | MHz | ||
| 通带损耗 | / | / | 5 | dB | ||
| -3dB BW | / | / | 20 | KHz | ||
| -70dB BW | / | / | ±400 | KHz |

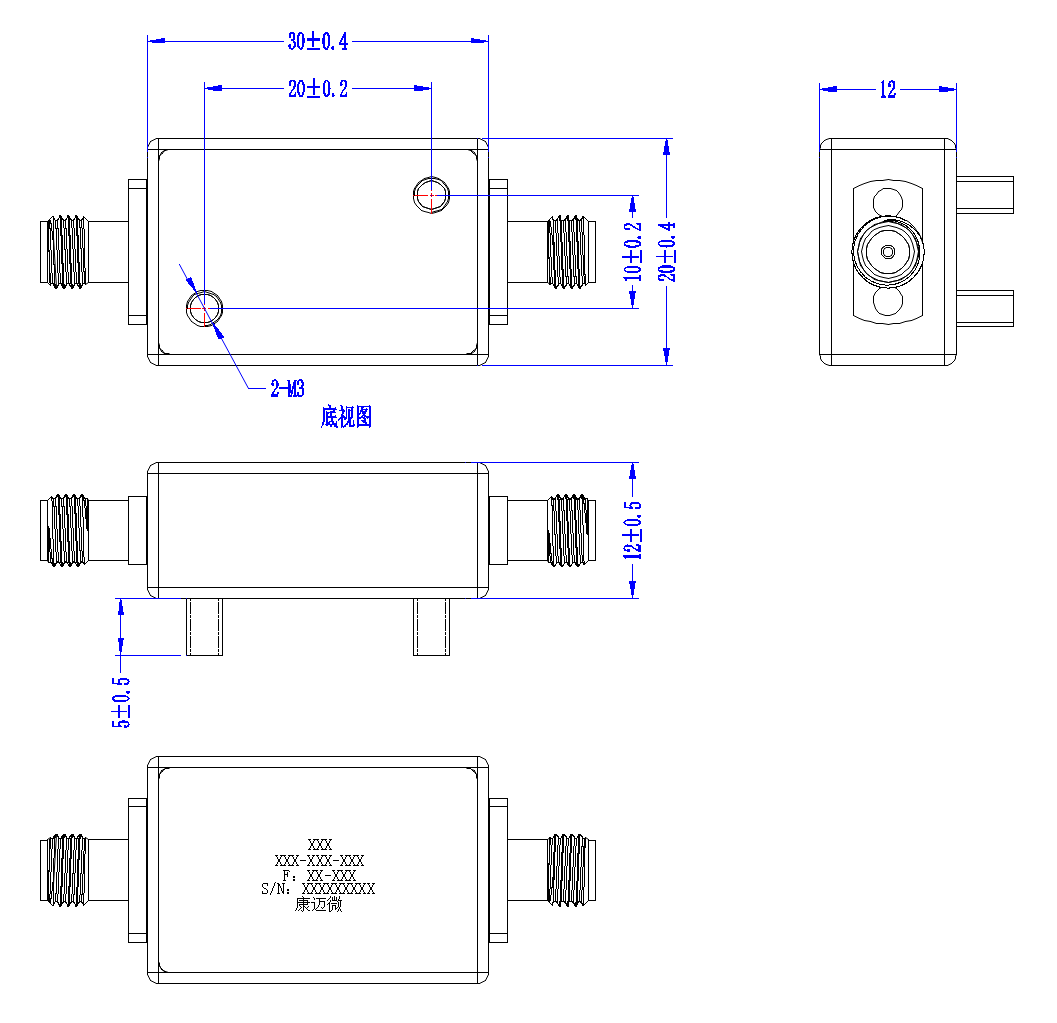

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 功率容量 | 10dBm设计保证 |
| 时延波动 | ≤15us（±10KHz） |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

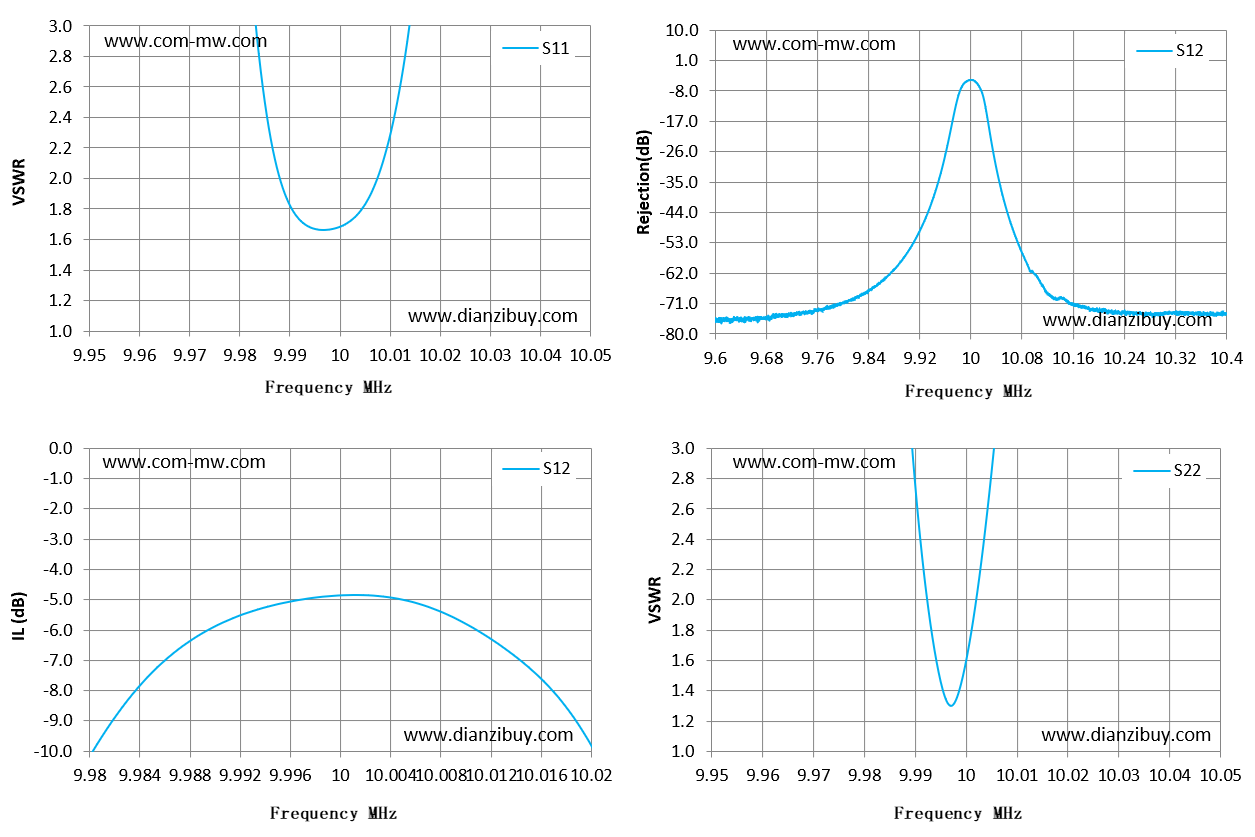

| Frequency MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 9.95 | 7.98 | -34.92 | 6.29 |
| 9.957 | 9.08 | -29.85 | 7.59 |
| 9.964 | 10.2 | -24.32 | 9.72 |
| 9.971 | 9.6 | -17.8 | 13.28 |
| 9.979 | 4.96 | -10.89 | 11.84 |
| 9.986 | 2.33 | -7.07 | 5.07 |
| 9.993 | 1.7 | -5.37 | 1.85 |
| 10 | 1.68 | -4.85 | 1.56 |
| 10.007 | 1.93 | -5.17 | 3.37 |
| 10.014 | 2.99 | -6.82 | 5.13 |
| 10.021 | 5.47 | -10.27 | 5.08 |
| 10.029 | 5.55 | -18.54 | 4.2 |
| 10.036 | 4.63 | -26.44 | 3.67 |
| 10.043 | 4.42 | -32.86 | 3.48 |
| 10.05 | 4.43 | -38.66 | 3.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
