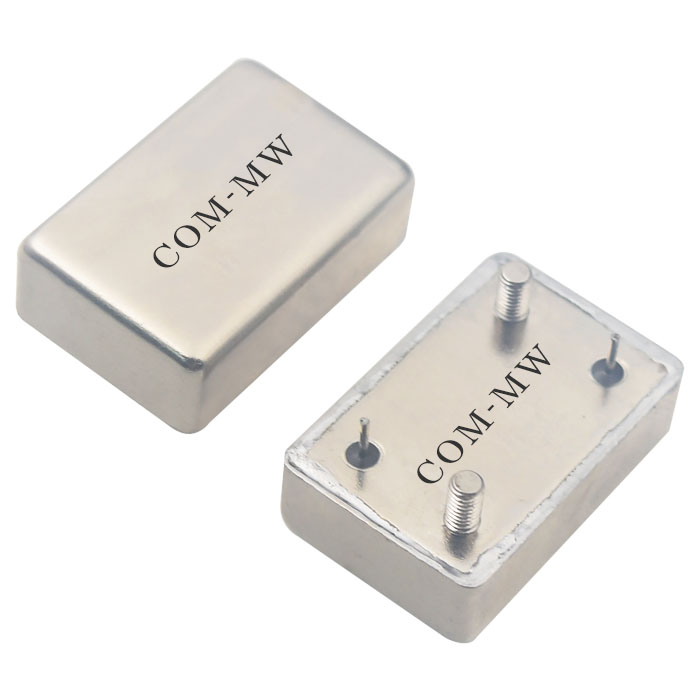

中心频率 70MHz, -6dB BW 38KHz, BW-60dB/6dB 3, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 70 | MHz | ||
| 通带损耗 | / | / | 4 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| -3dB BW | 30 | KHz | ||||
| -6dB BW | 38 | KHz | ||||
| BW-60dB/6dB | 3 | |||||
| 带外抑制 | DC-69.9 | MHz≥ | 55 | dB | ||
| 带外抑制 | 70.1 | MHz≥ | 55 | dB |

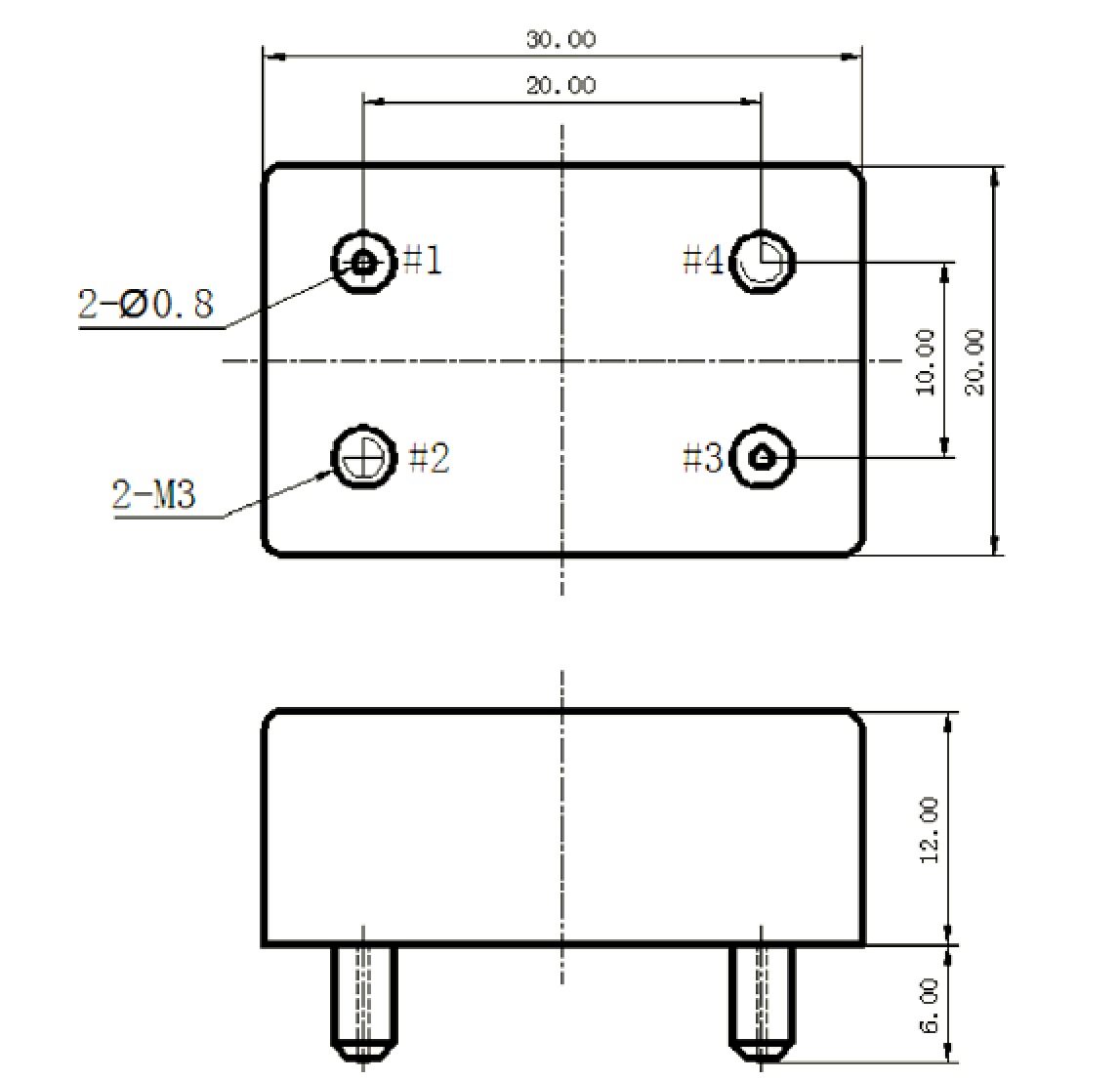

| 接口形式 | 微带圆针 |
| 功率容量 | 10dBm设计保证 |
| 时延波动 | ＜8uS@±20KHz |
| 工作温度 | -40~+75℃设计保证 |
| 质量等级 | 工业级 |

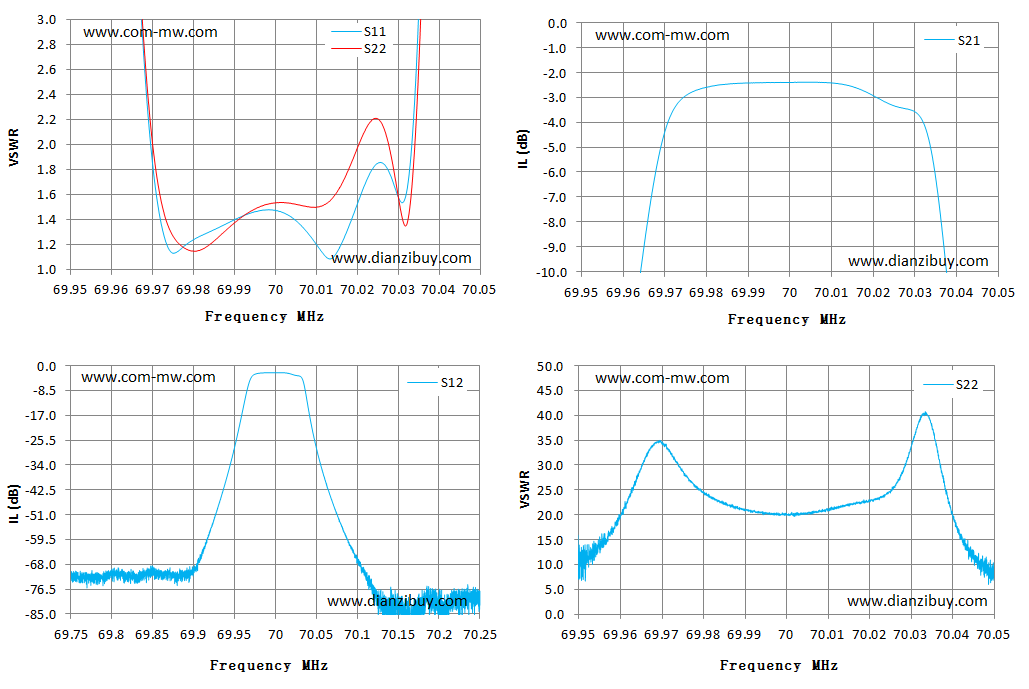

| Frequency MHz | S11 VSWR | S12 IL dB | S21 IL dB | S22 VSWR | Delay us |
| 69.90 | 18.48 | -69.81 | -70.66 | 21.10 | / |
| 69.95 | 14.91 | -28.21 | -28.24 | 14.30 | 7.02 |
| 69.96 | 8.82 | -15.52 | -15.53 | 8.27 | 19.89 |
| 69.97 | 1.82 | -4.36 | -4.36 | 1.98 | 34.76 |
| 69.98 | 1.24 | -2.59 | -2.58 | 1.14 | 24.28 |
| 69.99 | 1.40 | -2.42 | -2.41 | 1.37 | 20.92 |
| 70.00 | 1.47 | -2.39 | -2.39 | 1.53 | 20.11 |
| 70.01 | 1.20 | -2.41 | -2.41 | 1.50 | 21.03 |
| 70.02 | 1.52 | -2.93 | -2.92 | 1.97 | 22.80 |
| 70.03 | 1.58 | -3.57 | -3.57 | 1.58 | 33.78 |
| 70.04 | 9.13 | -14.04 | -14.09 | 8.56 | 19.93 |
| 70.05 | 17.11 | -27.87 | -27.97 | 18.51 | 9.54 |
| 70.10 | 21.56 | -66.95 | -66.39 | 25.62 | / |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
