中心频率140MHz, 3dB带宽6.4MHz, 40dB带宽17.5MHz
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 140 | MHz | ||
| 中心损耗 | / | / | 12 | 13.5 | dB | |
| 带内波动 | / | / | 0.3 | 1 | dB | |
| 带外抑制 | 40 | 45 | dB | |||
| 1dB带宽 | 3.5 | 4.1 | MHz | |||
| 3dB带宽 | 5.5 | 6.4 | MHz | |||
| 40dB带宽 | 16 | 17.5 | MHz | |||
| 驻波比 | / | / | ||||
| 回波损耗 | / | / | dB |
| 接口形式 | 表面贴装 |
| 功率容量 | 10dBm设计保证 |
| 基板材料 | YZ-LiNbO3 |
| 工作温度 | -40~+80℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 5，11 |
| 接地端口 | 1，2，3，4，6，7，8，9，10，12 |

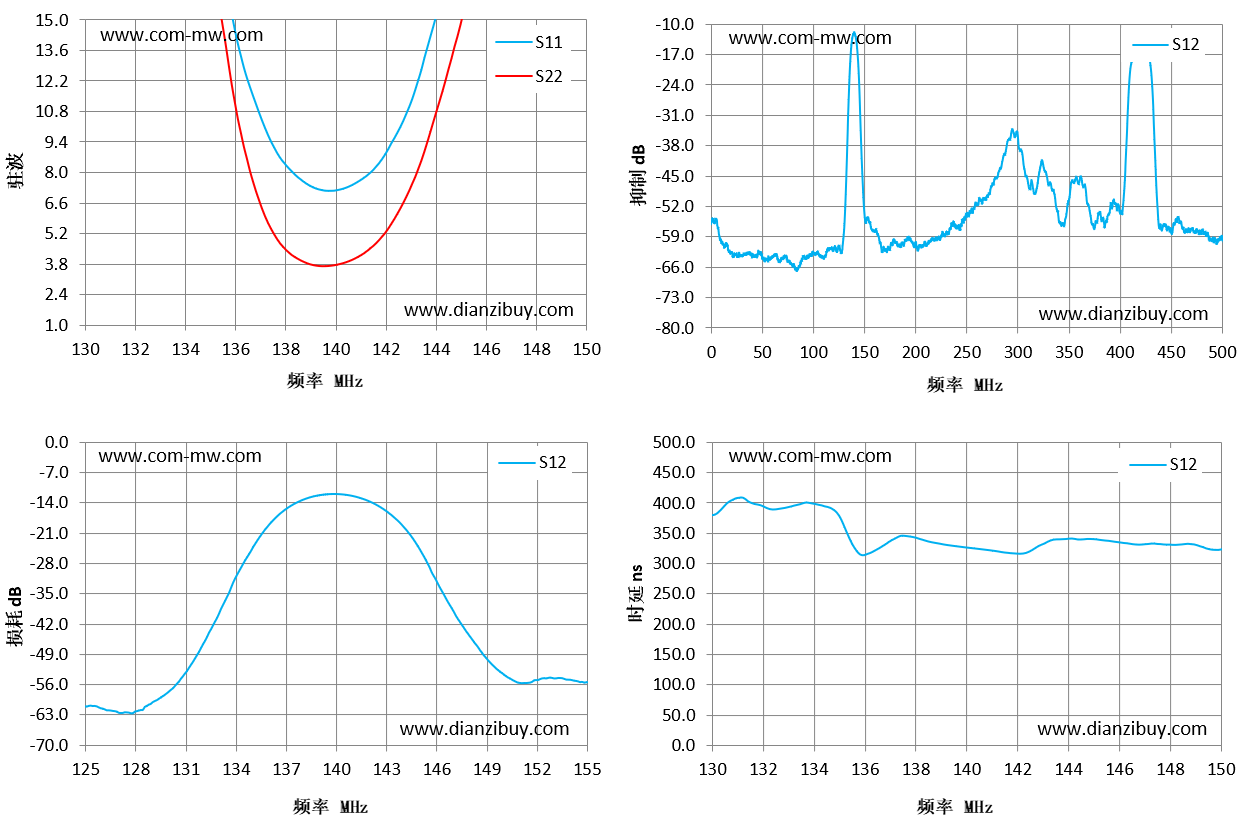

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 130 | 62.28 | 59.25 | -57.67 | 380 |
| 131 | 56.47 | 53.72 | -53.51 | 407.94 |
| 133 | 40.75 | 36.91 | -39.64 | 393.18 |
| 134 | 31.28 | 28.48 | -31.53 | 399.24 |
| 136 | 14.54 | 11.21 | -19.1 | 314.18 |
| 137 | 10.76 | 6.74 | -15.62 | 335.78 |
| 139 | 7.39 | 3.79 | -12.31 | 332.66 |
| 140 | 7.16 | 3.74 | -12.03 | 326.91 |
| 141 | 7.58 | 4.13 | -12.43 | 322.15 |
| 143 | 11.03 | 7.18 | -15.87 | 331.22 |
| 144 | 14.72 | 10.33 | -19.11 | 340.62 |
| 146 | 24.95 | 18.89 | -31.77 | 335.53 |
| 147 | 30.29 | 22.56 | -38.45 | 331.59 |
| 149 | 40.28 | 28.15 | -49.86 | 331.77 |
| 150 | 42.96 | 29.15 | -53.41 | 322.7 |
| 1 | 产品支持220°回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
