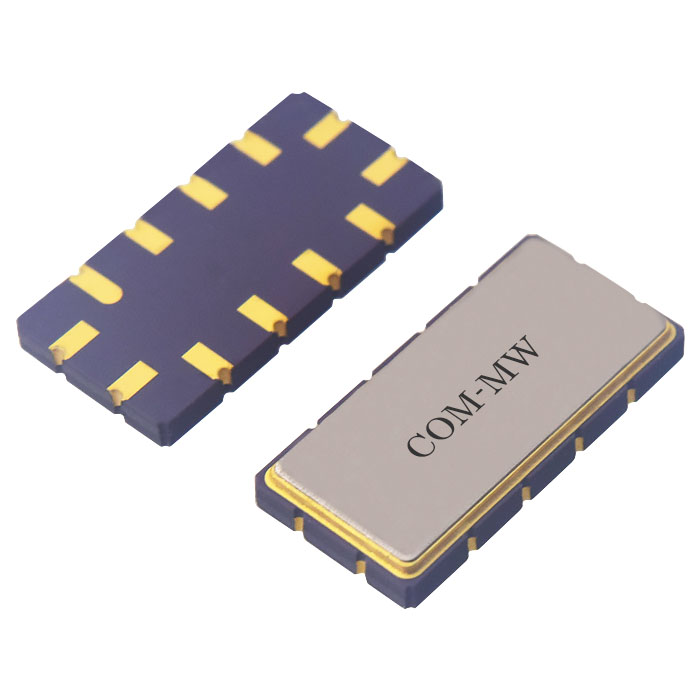

中心频率 21.4MHz, 3dB带宽 1.2MHz, 30dB带宽 2.5MHz, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 21.4 | MHz | ||
| 通带损耗 | / | / | 9.9 | 12 | dB | |
| 带内波动 | / | / | 0.5 | 1 | dB | |
| 带外抑制 | 30 | 35 | dB | |||
| 1dB带宽 | 0.5 | 0.58 | MHz | |||
| 3dB带宽 | 1 | 1.2 | MHz | |||
| 30dB带宽 | 2.5 | 2.8 | MHz |
| 接口形式 | 表面贴装 |
| 功率容量 | 10dBm |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

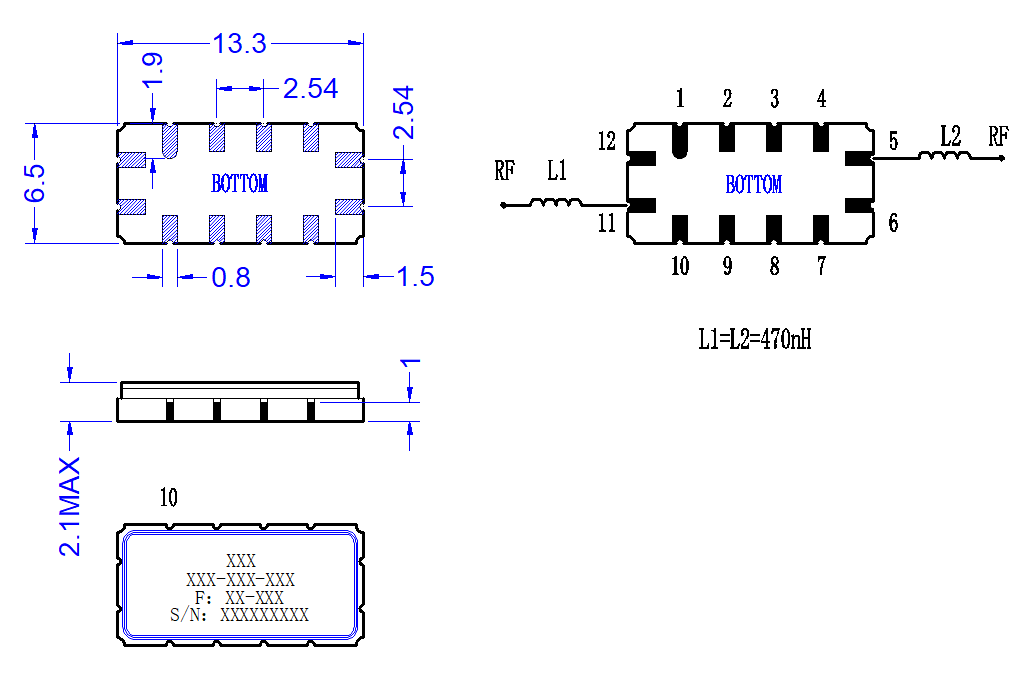

| 输入/输出端 | 5，11 |

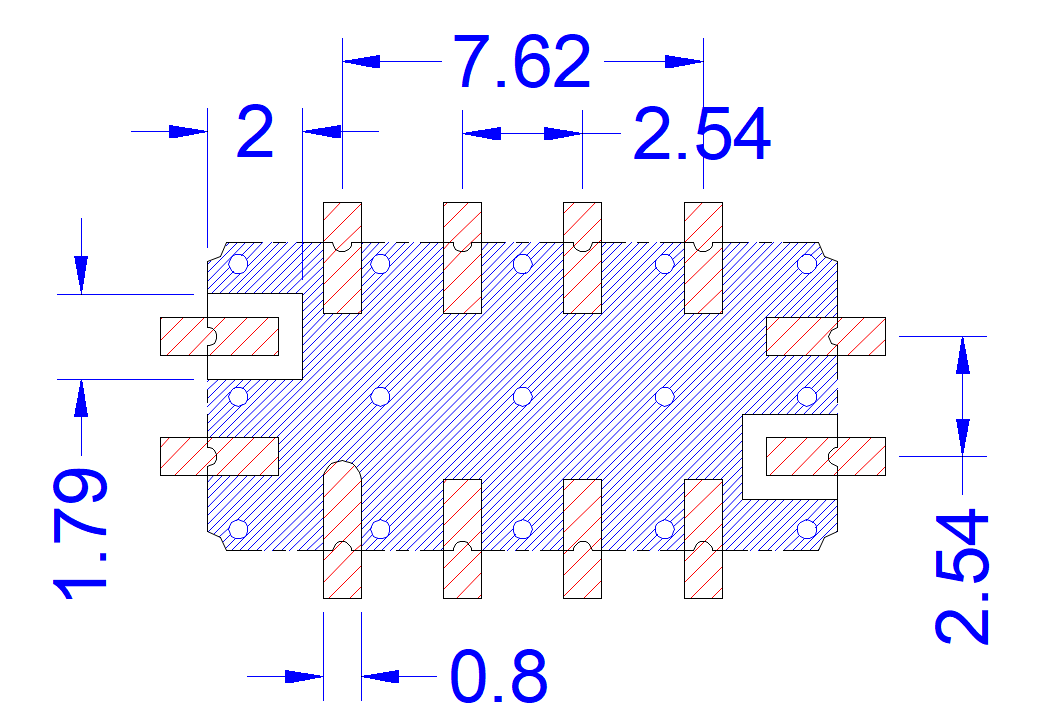

| 接地端口 | 1，2，3，4，6，7，8，9，10，12 |

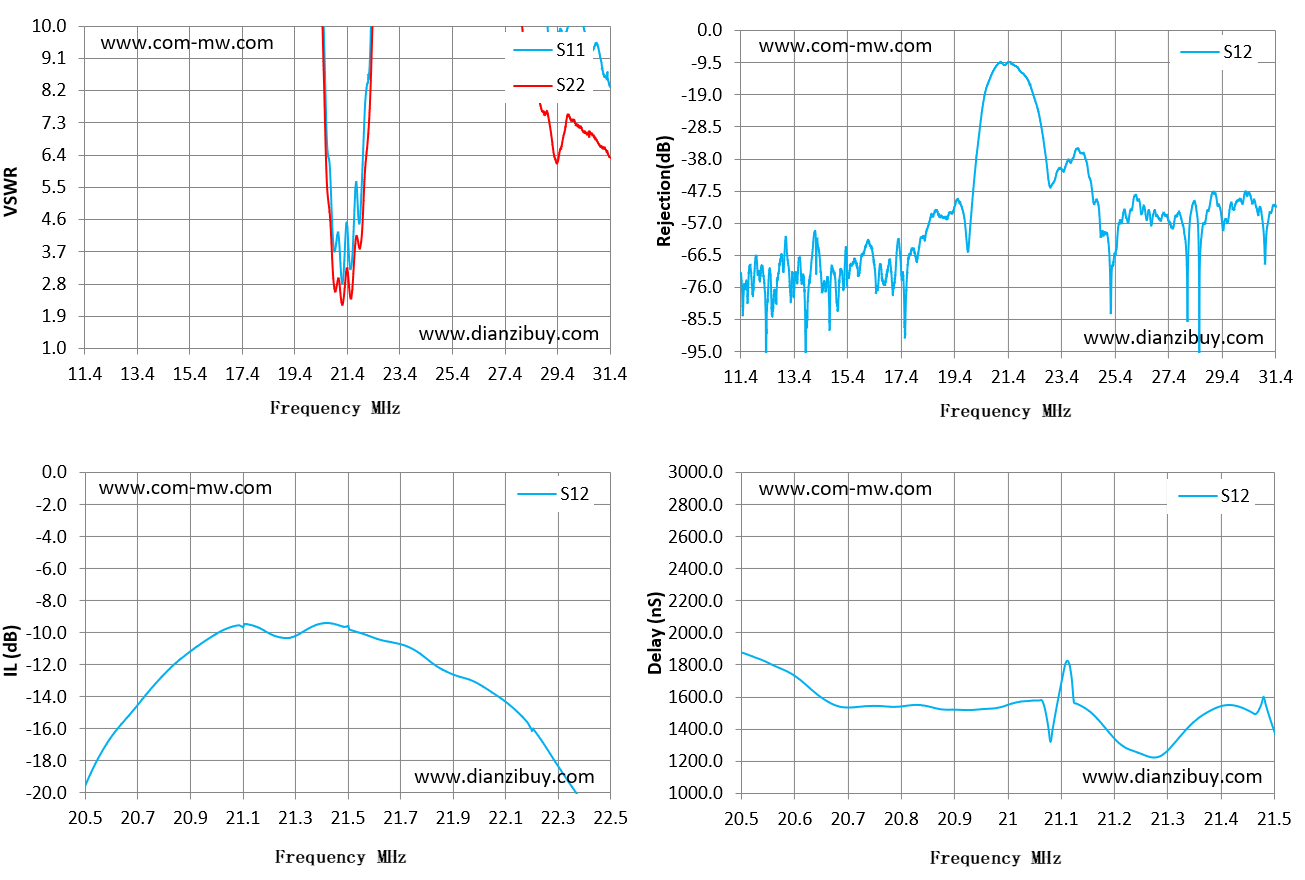

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 11.00 | 351.91 | 234.50 | -71.91 | 3569.20 |
| 13.00 | 159.34 | 136.66 | -70.48 | -254.05 |
| 14.00 | 165.61 | 124.22 | -71.58 | 541.95 |
| 16.00 | 126.92 | 93.92 | -65.48 | 1169.72 |
| 17.00 | 105.33 | 76.62 | -70.12 | 1363.82 |
| 19.00 | 55.52 | 44.20 | -55.28 | 1936.85 |
| 20.00 | 37.55 | 29.11 | -55.17 | 1973.82 |
| 21.00 | 4.11 | 2.79 | -10.03 | 1548.62 |
| 23.00 | 28.73 | 22.31 | -46.00 | 2972.81 |
| 24.00 | 19.04 | 14.77 | -35.06 | 2149.21 |
| 26.00 | 17.79 | 12.53 | -53.12 | 1924.70 |
| 27.00 | 17.40 | 12.38 | -55.39 | 1032.01 |
| 29.00 | 10.19 | 7.62 | -48.51 | 2186.63 |
| 30.00 | 10.76 | 7.37 | -50.31 | 1584.60 |
| 31.00 | 9.23 | 6.68 | -68.00 | -3447.12 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
