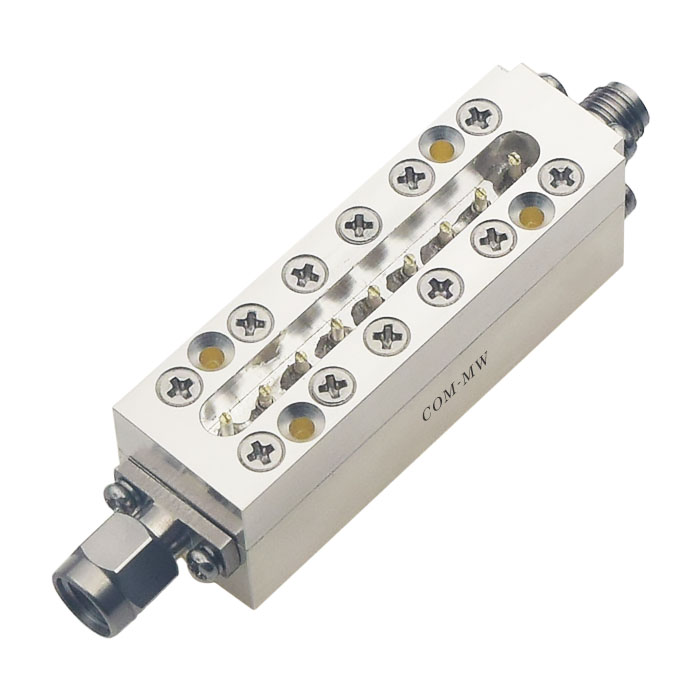

通带频率 54.5~60.5GHz, DC-52GHz≥60dB, 64GHz≥50dB, 1.85
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 54.5 | ~ | 60.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-52 | GHz≥ | 60 | dB | ||
| 带外抑制 | 64 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | 1.85-JK |
| 接口材质 | 不锈钢 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 批次群时延一致性:≤0.5ns;批次损耗一致性:≤0.3dB。 |

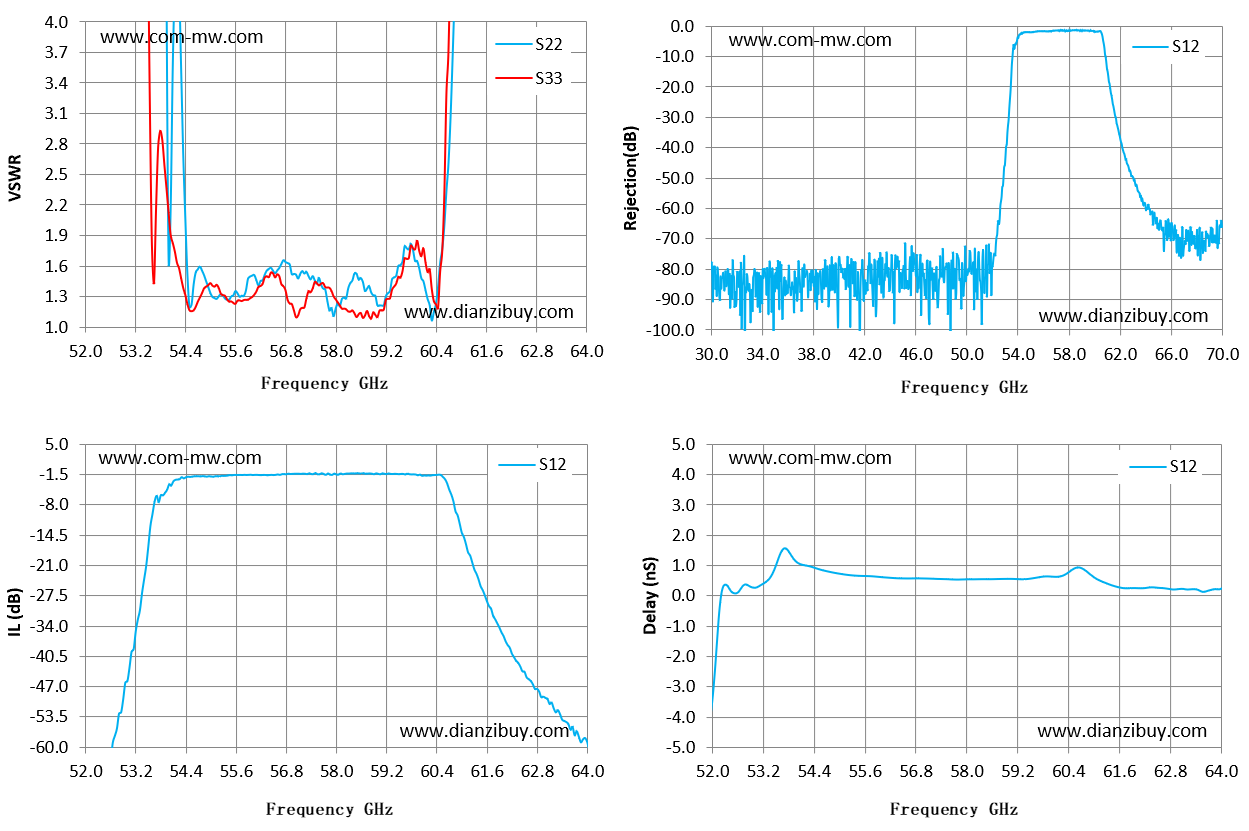

| Frequency GHz | S21 IL dB | S11 VSWR | S21 GD ns | S22 VSWR |
| 52.00 | -79.39 | 376.60 | 4.03 | 61.45 |
| 52.85 | -53.15 | 12.50 | 1.89 | 64.92 |
| 53.70 | -6.41 | 4.69 | 1.76 | 2.16 |
| 54.55 | -1.74 | 1.04 | 0.84 | 1.16 |
| 55.45 | -1.57 | 1.19 | 0.66 | 1.25 |
| 56.30 | -1.60 | 1.44 | 0.58 | 1.49 |
| 57.15 | -1.35 | 1.11 | 0.56 | 1.17 |
| 58.00 | -1.47 | 1.33 | 0.47 | 1.27 |
| 58.85 | -1.21 | 1.18 | 0.55 | 1.09 |
| 59.70 | -0.98 | 1.50 | 0.53 | 1.67 |
| 60.55 | -1.79 | 1.66 | 1.01 | 1.75 |
| 61.45 | -25.57 | 10.26 | 0.18 | 16.47 |
| 62.30 | -40.17 | 16.11 | 0.37 | 16.55 |
| 63.15 | -50.84 | 14.71 | 1.01 | 22.55 |
| 64.00 | -59.24 | 11.27 | 0.19 | 38.37 |



| 1 | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况,订货前与我们协商。 |
提供技术要求,工程师 1 个工作日内响应。
