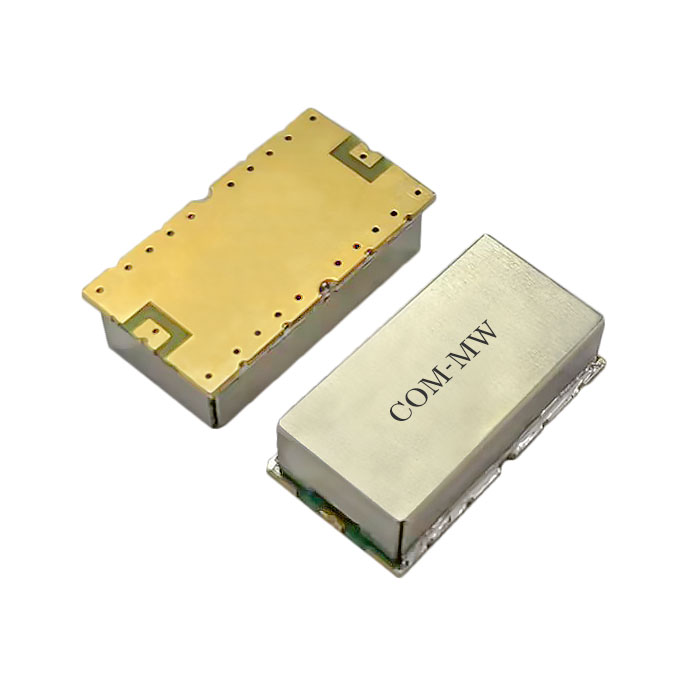

阻带频率 98MHz,≥25dB,通带频率 DC~88MHz,108~560MHz,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 98 | MHz | |||
| 阻带抑制 | ≥ | 25 | dB | ||
| 通带频率 | DC | ~ | 88 | MHz | |
| 通带频率 | 108 | ~ | 560 | MHz | |
| 通带损耗 | 5.0 | dB | |||
| 通带驻波 | 1.6 |

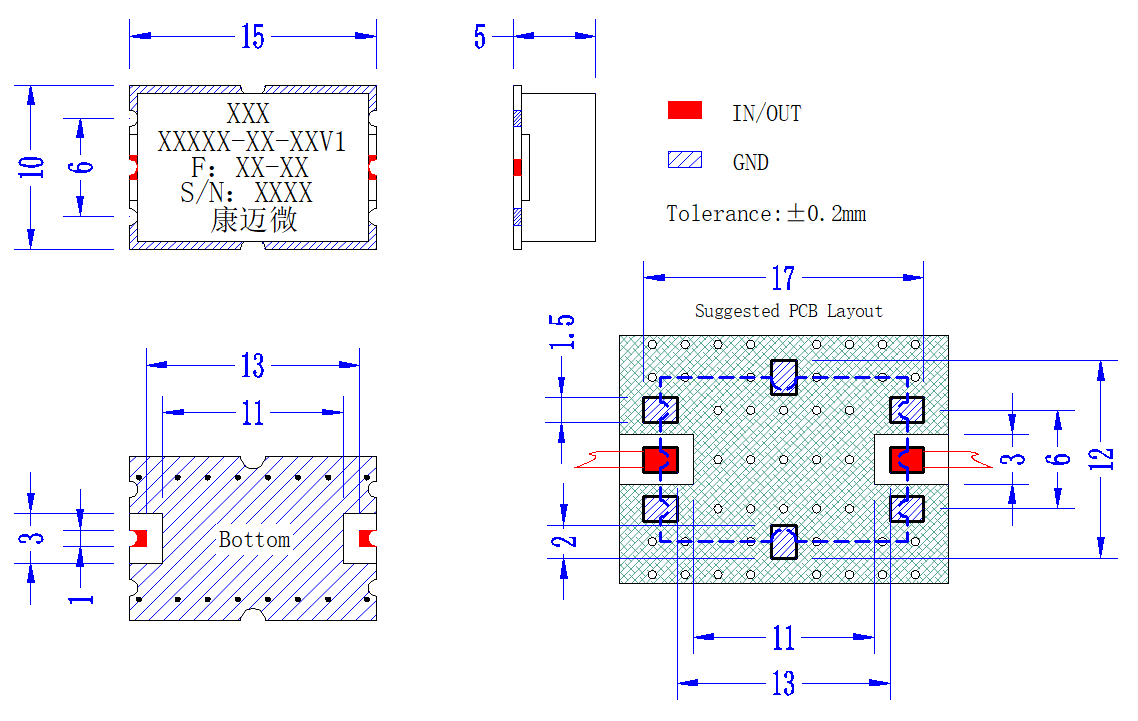

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 相位一致性 | ±3° |
| 幅度一致性 | ±0.25db（力争） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

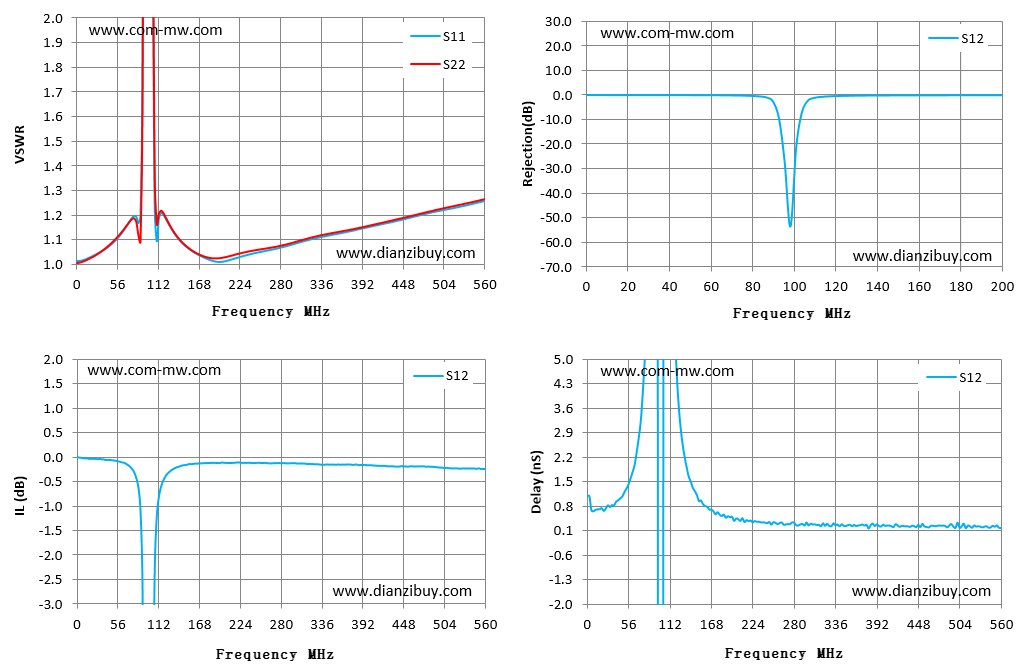

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.00 | 0.00 | 0.00 | 1.08 |
| 40 | 1.07 | 1.06 | -0.06 | -0.06 | 0.92 |
| 80 | 1.20 | 1.18 | -0.32 | -0.32 | 5.26 |
| 120 | 1.21 | 1.21 | -0.50 | -0.50 | 6.42 |
| 160 | 1.05 | 1.05 | -0.14 | -0.14 | 0.80 |
| 200 | 1.01 | 1.02 | -0.11 | -0.11 | 0.37 |
| 240 | 1.04 | 1.05 | -0.12 | -0.12 | 0.33 |
| 280 | 1.07 | 1.07 | -0.12 | -0.12 | 0.33 |
| 320 | 1.10 | 1.11 | -0.14 | -0.14 | 0.30 |
| 360 | 1.13 | 1.13 | -0.15 | -0.15 | 0.22 |
| 400 | 1.15 | 1.15 | -0.17 | -0.17 | 0.21 |
| 440 | 1.18 | 1.18 | -0.20 | -0.20 | 0.24 |
| 480 | 1.21 | 1.21 | -0.20 | -0.20 | 0.23 |
| 520 | 1.23 | 1.24 | -0.23 | -0.23 | 0.22 |
| 560 | 1.26 | 1.26 | -0.25 | -0.25 | 0.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
